API 610 원심펌프란?

API 610 원심펌프는 정유, 석유화학 및 천연가스 산업의 공정에서 사용되는 고신뢰성 원심펌프를 위한 표준에 따라 설계되는 펌프입니다.

API 610은 단순히 펌프의 유량과 양정만을 규정하는 것이 아니라 펌프의 구조, 재질, 회전체, 베어링, 축봉, 검사 및 시험 등 다양한 설계·제작 요구사항을 다룹니다.

API 공식 자료에 따르면 API 610은 Overhung Pumps, Between-Bearings Pumps, Vertically Suspended Pumps에 적용됩니다.

따라서 API 610 원심펌프를 이해하려면 먼저 이 세 가지 기본 구조를 이해하는 것이 중요합니다.

API 610 원심펌프의 3가지 기본 구조

API 610의 펌프 형식은 크게 다음과 같이 이해할 수 있습니다.

구분	명칭	주요 특징
OH	Overhung Pump	임펠러가 베어링 지지부의 바깥쪽에 위치
BB	Between-Bearings Pump	회전체가 양쪽 베어링 사이에서 지지
VS	Vertically Suspended Pump	펌프 액체부가 수직으로 매달린 구조

이러한 분류는 단순히 외형을 구분하기 위한 것이 아닙니다.

유량, 양정, 압력, 온도, 설치공간, 회전속도 및 운전조건에 따라 적절한 구조를 선택하기 위한 중요한 기준입니다.

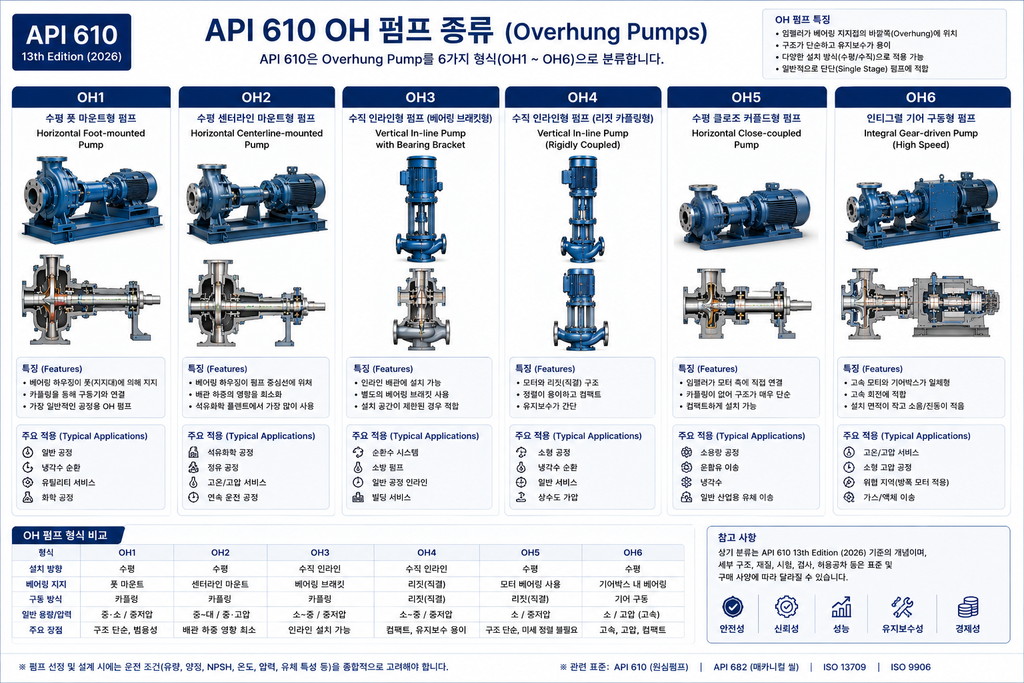

OH형(Overhung) 펌프

OH형은 Overhung Pump의 약자로, 임펠러가 베어링 지지점에서 한쪽으로 돌출된 구조를 갖습니다.

대표적인 API 610 OH 형식에는 OH1, OH2, OH3, OH4, OH5, OH6 등이 있습니다.

대표적인 OH 형식

OH1
수평형 Foot-mounted 구조의 단단 펌프입니다.

OH2
수평형 Centerline-mounted 구조로, 석유화학 플랜트에서 대표적으로 볼 수 있는 프로세스 펌프 형식입니다.

OH3
수직 In-line 구조이며 별도의 베어링 브래킷을 갖습니다.

OH4
수직 In-line 구조의 Rigidly Coupled 형식입니다.

OH5
Close-coupled 방식으로 임펠러가 구동기 축에 직접 연결되는 구조입니다.

OH6
고속 Integral Gear-driven 구조입니다.

API 610의 기존 판본에서도 OH1~OH6을 이러한 구조적 특징으로 분류하고 있으며, 특히 OH2는 Centerline-mounted 단단 펌프로 설명됩니다.

OH형의 장점

구조가 비교적 단순
단단 펌프에 적합
유지보수가 비교적 용이
다양한 공정에 적용 가능
수평 및 수직 구조로 구성 가능

주의할 점

임펠러가 베어링 지지점에서 돌출되어 있기 때문에 축 처짐과 회전체 안정성을 충분히 검토해야 합니다.

특히 대형 임펠러나 고속 회전에서는 Shaft Deflection, Rotor Dynamics 및 베어링 하중을 함께 고려해야 합니다.

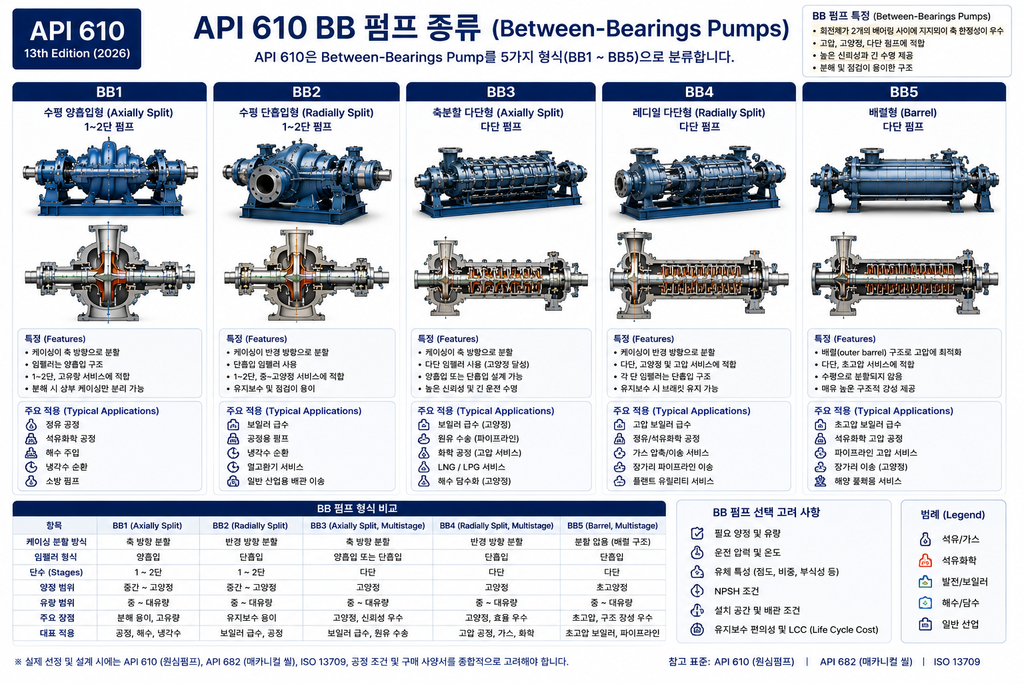

BB형(Between-Bearings) 펌프

BB형은 Between-Bearings Pump를 의미합니다.

가장 큰 특징은 회전체가 두 개의 베어링 사이에서 지지된다는 것입니다.

따라서 OH형보다 회전체를 안정적으로 지지하기에 유리한 구조를 만들 수 있습니다.

대표적인 형식은 다음과 같습니다.

BB1
BB2
BB3
BB4
BB5

API 610의 분류에서는 BB1은 Axially Split 구조의 1~2단 펌프, BB2는 Radially Split 구조의 1~2단 펌프, BB3는 Axially Split Multistage 구조로 구분됩니다.

BB형의 주요 특징

BB형은 특히 다음과 같은 경우에 유용합니다.

높은 양정
다단 펌프
고압 서비스
대형 유량
높은 신뢰성이 요구되는 공정

특히 BB5 Barrel Pump와 같은 구조는 고압 다단 서비스에서 중요한 역할을 합니다.

BB형의 핵심 장점

두 베어링 사이에 회전체가 위치하기 때문에 회전축의 지지조건을 안정적으로 구성할 수 있다는 것이 중요한 장점입니다.

따라서 고속 회전이나 고압 공정에서는 Rotor Dynamics와 Critical Speed 검토가 더욱 중요합니다.

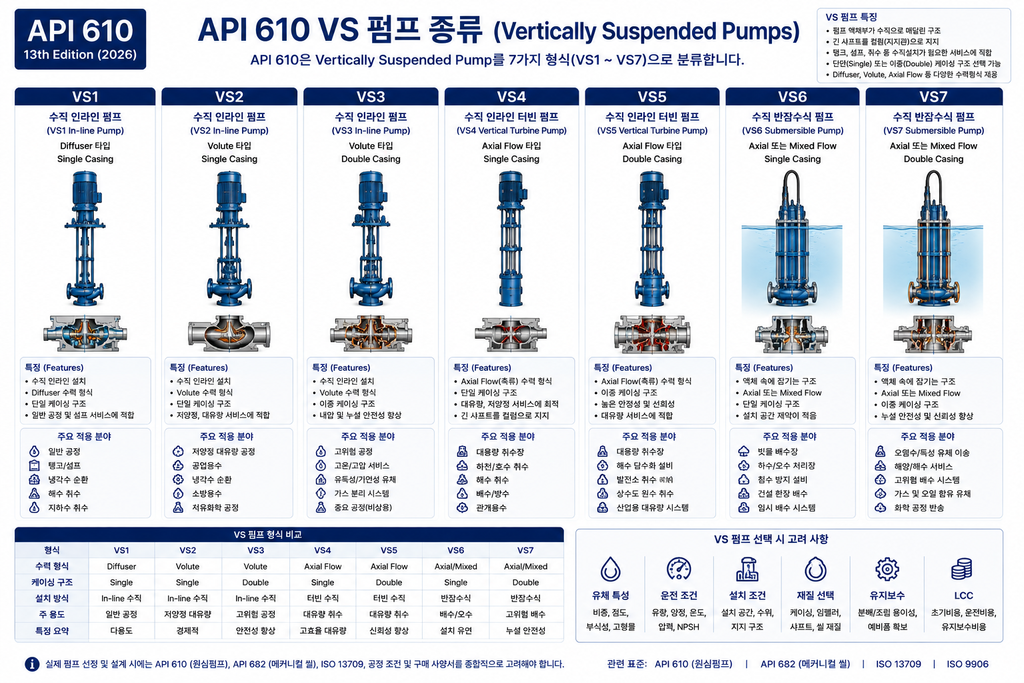

VS형(Vertically Suspended) 펌프

VS형은 Vertically Suspended Pump입니다.

펌프의 액체부(Liquid End)가 수직 방향으로 설치되며, 일반적으로 컬럼이나 지지 구조를 통해 펌프를 지지합니다.

대표적인 형식은 다음과 같습니다.

API 610의 분류에서는 VS 펌프가 Diffuser, Volute, Axial Flow 등의 유압 형식과 Single Casing 또는 Double Casing 등의 구조로 세분화됩니다.

VS형의 주요 적용 분야

탱크
섬프
취수 설비
해수 설비
대형 저장설비
수직 설치가 필요한 공정

VS형에서는 수직축의 길이가 길어질 수 있기 때문에 축 진동, 베어링, 축 지지 및 설치조건을 중요하게 검토해야 합니다.

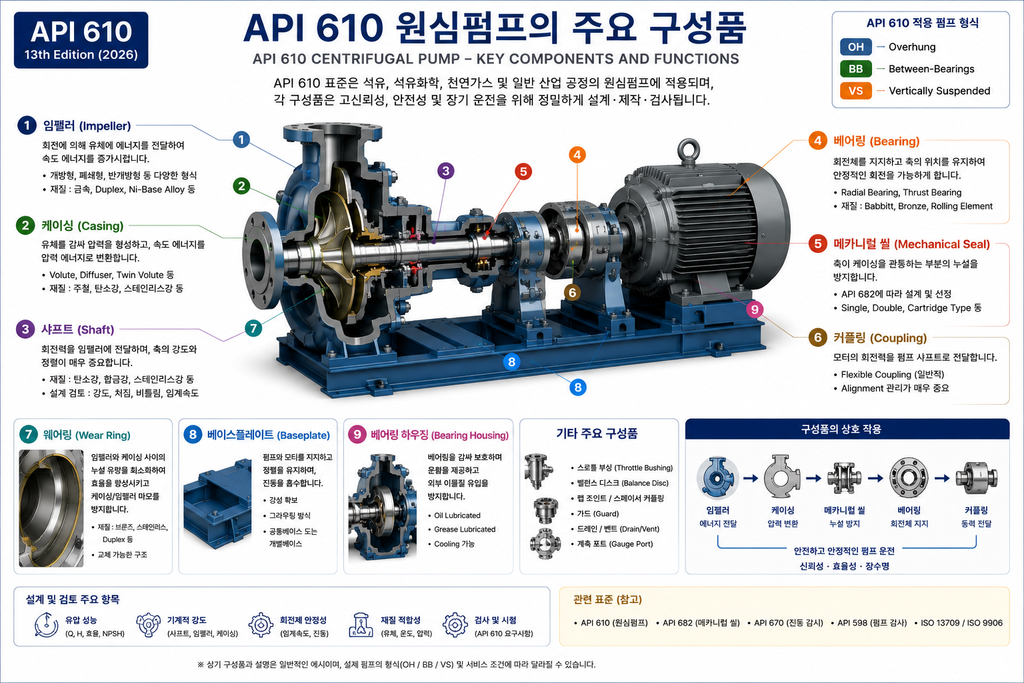

API 610 원심펌프의 주요 구성품

펌프의 형식이 OH, BB, VS로 달라도 기본적으로 여러 핵심 부품이 서로 협력하여 유체에 에너지를 전달합니다.

Impeller

임펠러는 펌프에서 유체에 에너지를 전달하는 핵심 회전 부품입니다.

회전하면서 유체의 속도에너지를 증가시키고, 케이싱 또는 디퓨저에서 이를 압력에너지로 변환합니다.

Shaft

축은 모터 또는 터빈에서 발생한 회전력을 임펠러에 전달합니다.

따라서 축의 강도뿐 아니라

Shaft Deflection
Torsional Stress
Critical Speed
Rotor Dynamics

등을 검토해야 합니다.

Casing

케이싱은 펌프 내부의 유체를 감싸면서 압력경계를 형성하고 유체의 속도에너지를 압력에너지로 변환하는 역할을 합니다.

Bearing

베어링은 회전체를 지지하고 회전축의 위치를 안정적으로 유지합니다.

펌프의 진동과 수명에도 직접적인 영향을 미치는 중요한 부품입니다.

Mechanical Seal

축이 케이싱을 관통하는 부분에서 유체가 외부로 누출되는 것을 방지합니다.

API 자료에서는 API 610 펌프의 Mechanical Seal을 API 682에 따라 선정·설계하도록 설명하고 있습니다.

Coupling

모터와 펌프의 축을 연결하여 동력을 전달합니다.

Coupling Alignment가 적절하지 않으면 진동, 베어링 손상 및 Mechanical Seal 문제로 이어질 수 있습니다.

OH·BB·VS 펌프 비교

항목	OH	BB	VS
기본 구조	임펠러가 베어링 밖에 위치	양쪽 베어링 사이	수직으로 매달린 구조
대표 형식	OH1~OH6	BB1~BB5	VS1~VS7
일반적인 설치	수평/수직	주로 수평	수직
다단 적용	제한적/형식별 상이	매우 적합	형식별 가능
고압 서비스	형식에 따라 가능	매우 적합	형식에 따라 가능
회전체 지지	한쪽 지지 특성	양쪽 지지	수직축 지지
주요 검토사항	축 처짐·베어링 하중	Rotor Dynamics	축 진동·지지조건
대표 적용	공정용 펌프	고압·다단 공정	탱크·섬프·대형 설비

※ 실제 펌프 형식의 적용 가능 여부와 상세 요구사항은 현재 적용되는 API 610 판본과 프로젝트 구매사양을 확인해야 합니다.

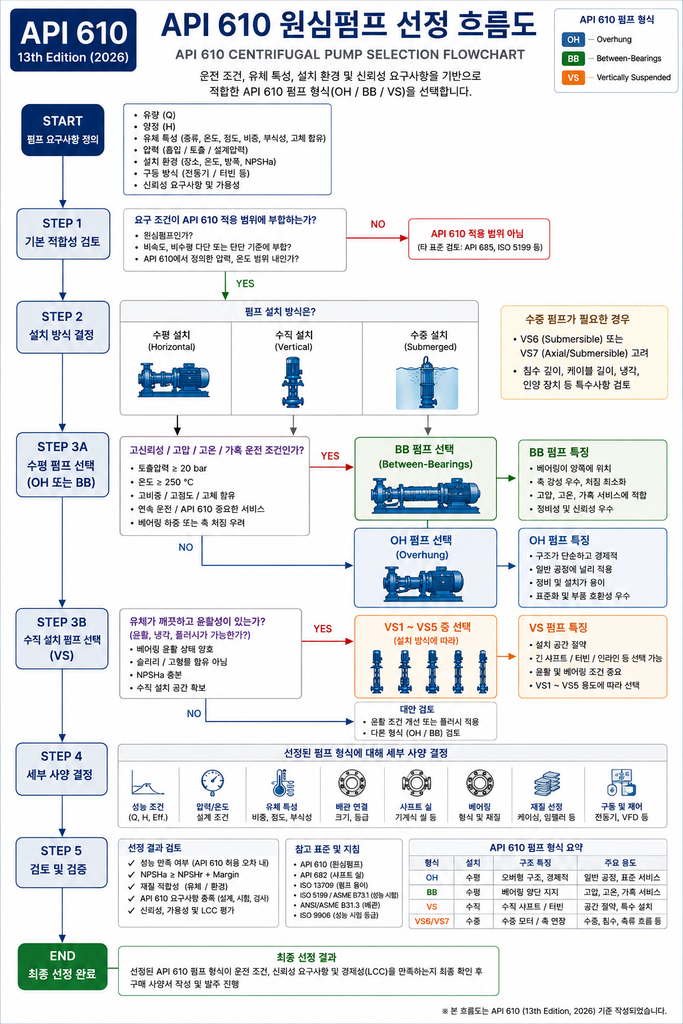

어떤 API 610 펌프를 선택해야 할까?

펌프 형식은 단순히 “OH가 좋다” 또는 “BB가 좋다”라는 방식으로 결정할 수 없습니다.

다음 조건을 종합적으로 검토해야 합니다.

유량

↓

양정

↓

흡입압력 / 토출압력

↓

온도

↓

유체 특성

↓

NPSH

↓

회전속도

↓

압력 및 재질

↓

설치 조건

↓

유지보수 및 생애주기비용

예를 들어 비교적 일반적인 공정용 단단 펌프라면 OH 계열을 검토할 수 있고, 높은 양정과 다단 구성이 필요한 경우 BB 계열이 유리할 수 있습니다.

탱크나 섬프에서 수직 설치가 필요한 경우에는 VS 계열을 검토할 수 있습니다.

API 610 펌프와 일반 산업용 펌프의 차이

API 610 펌프를 선택하는 가장 큰 이유는 단순히 “더 좋은 펌프”이기 때문이 아닙니다.

석유화학 및 정유 플랜트에서는 펌프 고장이 생산공정 전체에 영향을 줄 수 있기 때문에 신뢰성, 안전성, 유지보수성 및 장기적인 운전비용이 중요합니다.

API의 기계장비 표준위원회는 관련 표준을 안전성, 성능, 신뢰성 및 총 생애주기비용을 고려하는 방향으로 개발·관리한다고 설명합니다.

따라서 API 610 펌프는 초기 구매가격만으로 평가하기보다는 LCC(Life Cycle Cost) 관점에서 평가하는 것이 바람직합니다.

API 610 펌프를 선정할 때 확인해야 할 사항

실제 프로젝트에서 API 610 펌프를 선정할 때는 다음 사항을 확인하는 것이 좋습니다.

Process 조건

유체명
유량
흡입압력
토출압력
온도
비중
점도
증기압

Hydraulic 조건

Pump Head
Efficiency
BEP
NPSH
Minimum Flow
Operating Range

Mechanical 조건

Pump Type
Shaft
Bearing
Coupling
Mechanical Seal
Rotor Dynamics
Vibration

Material 조건

Casing Material
Impeller Material
Shaft Material
Wear Ring
Seal Material

API 자료에서도 펌프 구매 시 API 610 Pump Data Sheet 등이 중요한 구매 문서로 활용되며, 재질과 검사·시험 요구사항 역시 구매 및 검사 과정에서 관리됩니다.

결론

API 610 원심펌프의 종류와 구조를 이해하는 것은 펌프 선정과 설계를 위한 첫 단계입니다.

API 610 펌프는 크게 OH(Overhung), BB(Between-Bearings), VS(Vertically Suspended) 구조로 이해할 수 있으며, 각 구조는 유량, 양정, 압력, 설치조건 및 운전환경에 따라 적절하게 선택해야 합니다.

특히 API 610 펌프를 제대로 선정하려면 펌프 형식만 보는 것이 아니라 임펠러, 축, 베어링, 케이싱, Mechanical Seal, Coupling, NPSH, Rotor Dynamics 및 진동을 하나의 시스템으로 검토해야 합니다.

결국 좋은 펌프 선정은 단순히 펌프를 구매하는 과정이 아니라 공정의 안전성, 신뢰성, 에너지 효율 및 생애주기비용을 최적화하는 과정이라고 할 수 있습니다.
