API 610 Rotor Dynamics가 중요한 이유

원심펌프의 회전자는 단순히 일정한 속도로 회전하는 부품이 아닙니다.

운전 중인 회전자는 다음과 같은 여러 힘과 진동의 영향을 받습니다.

회전자 불평형(Unbalance)
베어링 강성 및 감쇠
Mechanical Seal의 영향
유체력(Hydraulic Force)
임펠러 질량
축의 굽힘강성
내부 간극
커플링 질량
회전속도 변화

특히 회전속도가 회전자의 고유진동수와 가까워지면 공진(Resonance)이 발생할 수 있습니다.

공진이 발생하면 작은 불평형도 큰 진동으로 증폭될 수 있습니다.

따라서 API 610 Rotor Dynamics 분석을 통해 임계속도와 운전속도의 관계를 확인하는 것이 중요합니다.

API 610 관련 자료에서는 다단펌프 및 고속펌프의 경우 wet lateral critical speed가 운전속도와 가까워질 가능성을 언급하고 있으며, 이러한 가능성과 진동의 허용성을 판단하기 위해 lateral analysis를 사용할 수 있다고 설명합니다.

API 610 Rotor Dynamics란 무엇인가?

API 610 Rotor Dynamics는 회전하는 축과 임펠러, 베어링, 씰 및 지지구조가 회전 중 어떤 동적 특성을 나타내는지를 분석하는 분야입니다.

쉽게 말하면,

“펌프의 회전자가 특정 속도에서 얼마나 흔들리고 진동할 것인가를 예측하는 기술”

입니다.

API 610 Rotor Dynamics 에서는 일반적으로 다음 항목을 분석합니다.

고유진동수

회전자가 자유진동할 때 나타나는 고유한 진동 주파수입니다.

임계속도

회전속도가 특정 고유진동 특성과 만나 큰 동적 응답이 발생할 수 있는 속도입니다.

Unbalance Response

회전자의 불평형에 의해 발생하는 진동 응답입니다.

Stability

회전자가 동적으로 안정한 상태를 유지할 수 있는지를 평가합니다.

Mode Shape

특정 진동 모드에서 축이 어떤 형태로 휘어지는지를 나타냅니다.

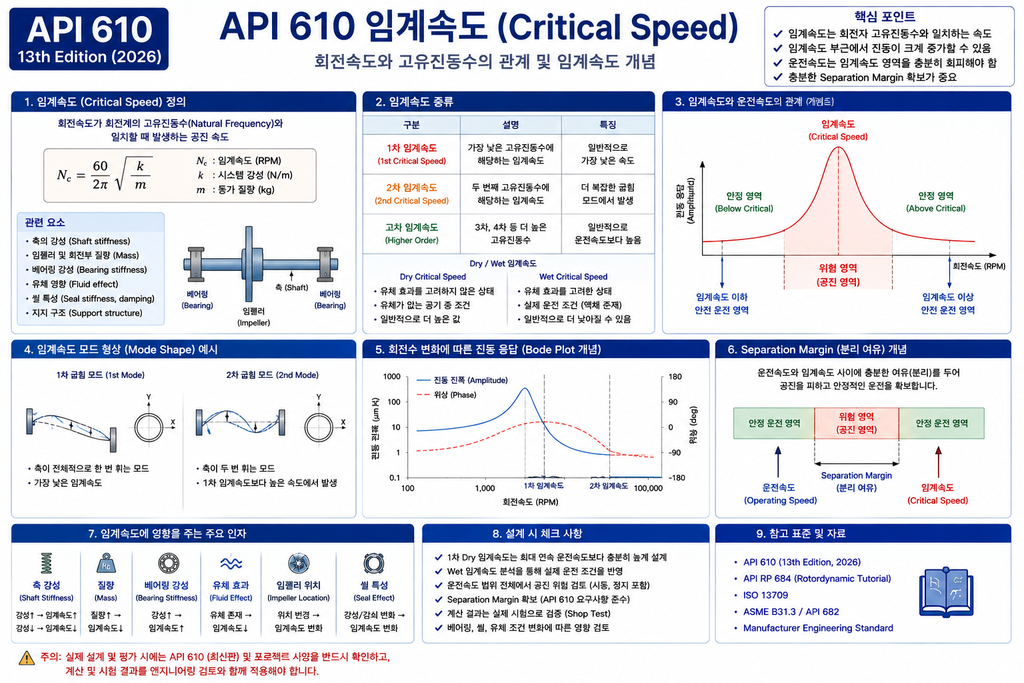

임계속도(Critical Speed)란?

임계속도는 원심펌프 API 610 Rotor Dynamics에서 가장 중요한 개념 중 하나입니다.

회전자의 회전주파수 또는 가진 주파수가 회전계의 고유진동 특성과 일치하거나 매우 가까워지면 공진이 발생할 수 있습니다.

개념적으로는 다음과 같이 이해할 수 있습니다.

회전속도 ↑

↓

회전자 가진주파수 ↑

↓

고유진동수와 접근

↓

공진 가능성 증가

↓

진동 진폭 증가

↓

임계속도 영역

API 684에서는 Critical Speed와 Rotor Dynamics를 보다 상세하게 설명하며, 특히 damped unbalance response analysis를 통해 실제 동적 응답을 평가하는 접근을 중요하게 다룹니다.

1차 임계속도와 2차 임계속도

회전자는 하나의 진동 모드만 갖는 것이 아닙니다.

회전자 구조에 따라 여러 개의 굽힘 진동 모드가 존재할 수 있습니다.

대표적으로

1차 임계속도
2차 임계속도
3차 임계속도

등으로 구분합니다.

1차 모드

축이 비교적 단순한 형태로 크게 휘는 진동 모드입니다.

2차 모드

축에 더 복잡한 굽힘 형상이 발생합니다.

따라서 고속 또는 다단펌프에서는 하나의 임계속도만 확인해서는 충분하지 않을 수 있습니다.

Dry Critical Speed와 Wet Critical Speed

원심펌프의 API 610 Rotor Dynamics에서 매우 중요한 차이입니다.

Dry Condition

펌프 내부에 액체가 없는 상태 또는 유체 효과를 고려하지 않는 조건입니다.

Wet Condition

실제 펌핑 액체의 영향을 고려한 상태입니다.

액체는 회전자 주변에서

Added Mass
Damping
Hydraulic Force

등을 발생시킬 수 있습니다.

따라서 Dry Rotor의 동특성과 Wet Rotor의 동특성이 반드시 동일하지 않습니다.

실제 연구에서도 API 610 BB5 다단펌프의 Rotor Dynamics를 dry-run과 wet-run 조건으로 나누어 분석했으며, 펌핑 유체를 고려하면 회전자 동특성이 크게 달라질 수 있음을 보여줍니다.

API 610에서 회전자 강성이 중요한 이유

축이 너무 유연하면 회전 중 변형이 커질 수 있습니다.

반대로 충분히 강성이 높은 축은 회전 중 변위가 상대적으로 작아질 수 있습니다.

따라서 펌프 설계에서는

Shaft Diameter
Bearing Span
Impeller Weight
Coupling Weight
Bearing Stiffness
Seal Characteristics

등을 함께 고려해야 합니다.

API 610의 관련 자료에서는 1·2단 펌프의 경우 first dry-bending critical speed가 최대 연속 운전속도보다 일정 여유를 두도록 설계하는 요구사항을 확인할 수 있습니다. 2021판 자료에서는 wet-running only rotor에 20%, dry-running 가능 rotor에 30%가 제시되어 있습니다. 다만 실제 프로젝트에서는 반드시 최신 API 610 제13판의 해당 조항과 구매사양서를 확인해야 합니다.

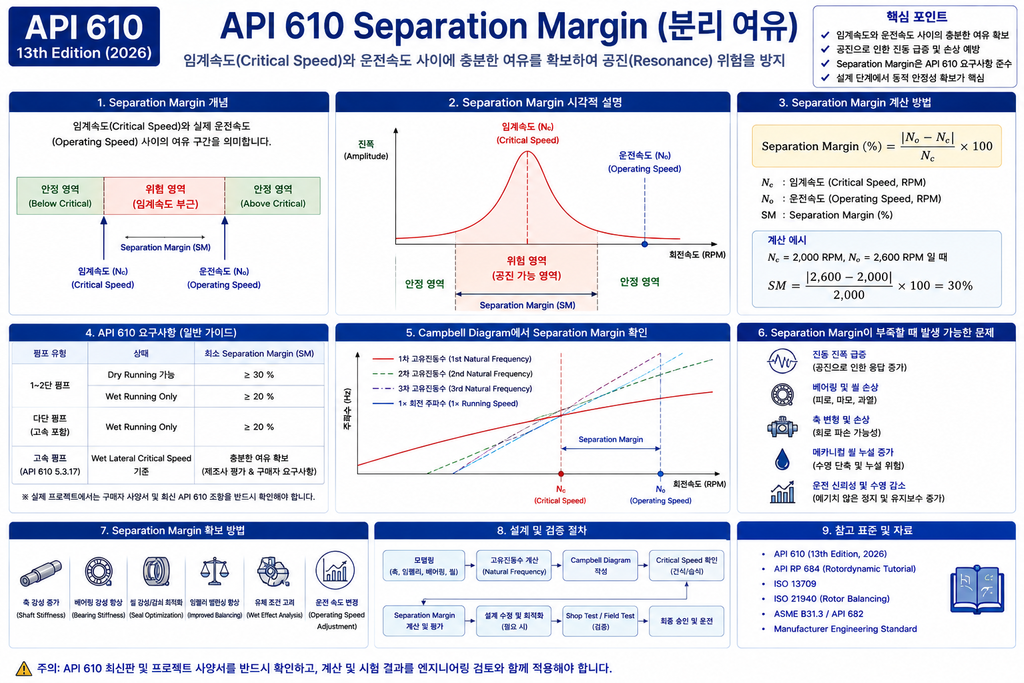

Separation Margin이란?

임계속도와 실제 운전속도 사이에 충분한 거리를 확보하는 것이 중요합니다.

이러한 개념을 Separation Margin이라고 합니다.

예를 들어,

임계속도
     │
     │      Separation Margin
     ▼
───────┼────────────────────────
       │
       │       운전속도 영역
       │

임계속도가 운전영역에 너무 가까우면 작은 운전조건 변화에도 진동이 크게 증가할 수 있습니다.

따라서 단순히

Critical Speed ≠ Operating Speed

만 만족하는 것이 아니라 충분한 Separation Margin과 동적 응답을 함께 평가해야 합니다.

API 684는 임계속도와 운전속도의 관계를 평가할 때 amplification factor와 separation margin을 함께 고려하는 방법을 설명합니다.

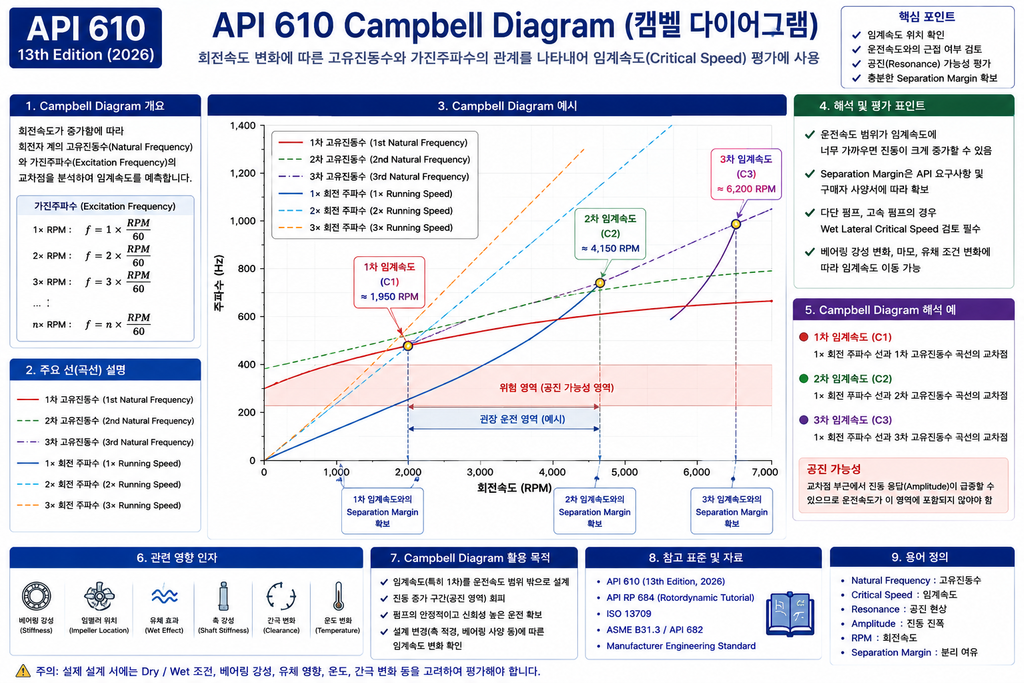

Campbell Diagram이란?

Rotor Dynamics 분석에서 매우 유용한 그래프가 Campbell Diagram입니다.

가로축에는 회전속도,

세로축에는 진동 주파수를 표시합니다.

그리고

Rotor Natural Frequency
1× Running Speed
2× Running Speed
기타 가진 주파수

등의 관계를 나타냅니다.

개념적으로 다음과 같습니다.

진동 주파수
   ↑
   │             /
   │            /  Rotor Mode
   │           /
   │----------/---------
   │         /
   │        /
   │       /
   │      /
   │     /  1× Running Speed
   │    /
   └──────────────────→ 회전속도

두 선이 교차하는 지점에서는 공진 가능성을 검토해야 합니다.

API 684에서도 Critical Speed Map 및 Campbell Diagram을 Rotor Dynamics의 중요한 분석 도구로 설명합니다.

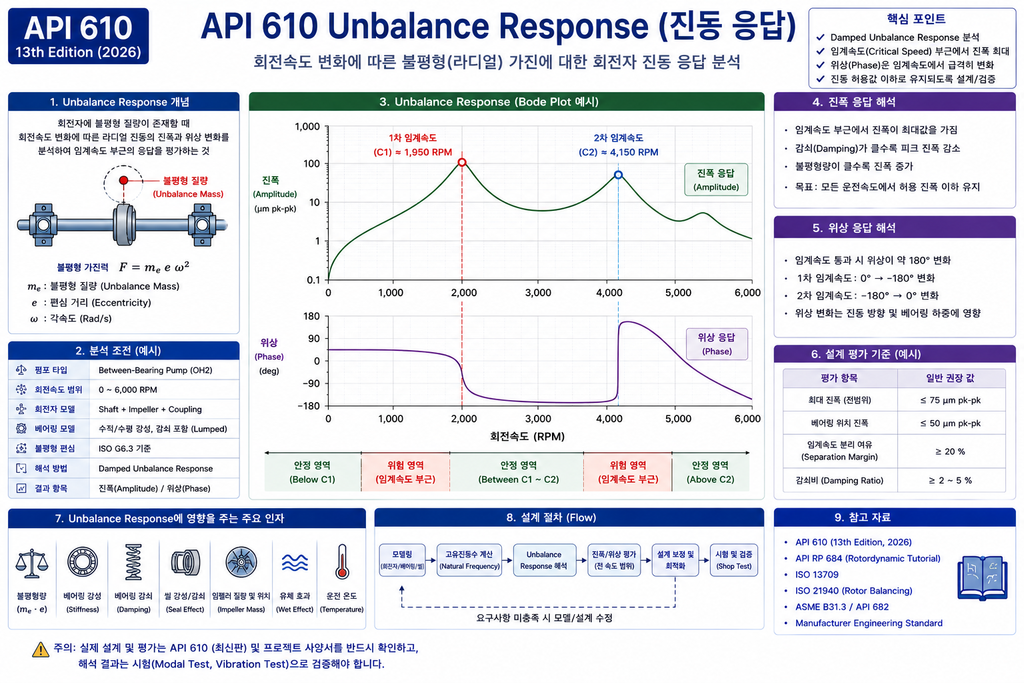

Bode Plot과 Unbalance Response

Rotor Dynamics에서는 Bode Plot도 중요한 분석 결과입니다.

회전속도를 변화시키면서

진동 진폭
위상(Phase)

이 어떻게 변화하는지 확인합니다.

임계속도 부근에서는 진동 진폭이 증가하고 위상이 변화하는 특성이 나타날 수 있습니다.

따라서 Bode Plot은

“실제로 어느 회전속도에서 회전자의 진동 응답이 커지는가?”

를 확인하는 데 유용합니다.

API 684는 Critical Speed의 위치를 damped unbalance response analysis와 시험 결과의 진동 응답을 통해 평가하는 개념을 설명합니다.

베어링이 임계속도에 미치는 영향

Rotor Dynamics에서 베어링은 매우 중요합니다.

베어링은 회전자를 지지하면서 동시에 동적 특성을 결정합니다.

대표적인 변수는

Bearing Stiffness
Bearing Damping
Bearing Clearance
Lubrication Condition

입니다.

예를 들어 베어링 강성이 변화하면 회전자 시스템의 고유진동 특성도 변화할 수 있습니다.

따라서 동일한 축이라도 베어링 특성이 달라지면 Critical Speed가 달라질 수 있습니다.

Mechanical Seal도 Rotor Dynamics에 영향을 준다

Mechanical Seal은 단순히 유체를 밀봉하는 부품이라고 생각하기 쉽습니다.

그러나 고속 회전체에서는 Seal의 동적 특성이 Rotor Dynamics에 영향을 줄 수 있습니다.

특히

Seal stiffness
Seal damping
Seal clearance
Fluid pressure

등이 회전자 동특성에 영향을 줄 수 있습니다.

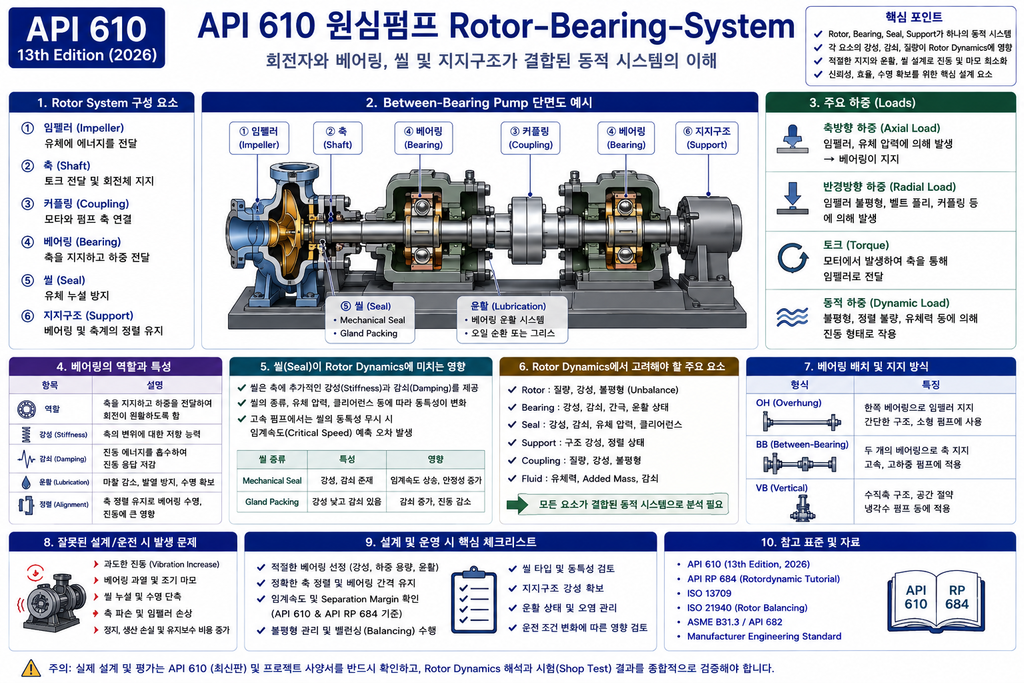

따라서 고속 API 610 펌프의 Rotor Dynamics에서는 Shaft + Bearing + Seal + Impeller + Fluid를 하나의 동적 시스템으로 보는 것이 중요합니다.

내부 간극이 Critical Speed에 미치는 영향

펌프가 장기간 운전되면 Wear Ring과 내부 부품의 간극이 변화할 수 있습니다.

이러한 변화는 유체력과 감쇠 특성에 영향을 줄 수 있습니다.

API 610 관련 자료에서도 특히 다단 및 고속펌프에서 내부 간극이 마모로 증가하면 wet lateral critical speed가 운전속도와 가까워질 가능성을 지적합니다.

따라서 Rotor Dynamics는 새 펌프 상태뿐만 아니라 운전 중 간극 변화와 마모 영향도 고려해야 합니다.

임펠러 질량과 위치도 중요하다

임펠러는 Rotor에 상당한 질량을 추가합니다.

특히 다단펌프에서는 여러 개의 임펠러가 하나의 축에 배치됩니다.

따라서

임펠러 수
임펠러 질량
임펠러 위치
축 형상

이 Rotor Dynamics 특성에 영향을 줍니다.

이 때문에 단순히 축 직경만 보고 회전자의 동적 안정성을 판단해서는 안 됩니다.

구조복합재 임펠러를 적용할 경우

현재 pumprnd.com에서 중요하게 다루고 계신 구조복합재 임펠러에서도 Rotor Dynamics는 매우 중요한 검토 항목입니다.

구조복합재는 금속보다 밀도가 낮을 수 있기 때문에 임펠러 질량 감소가 Rotor의 동특성에 영향을 줄 가능성이 있습니다.

그러나 이것을 무조건적인 장점으로 해석해서는 안 됩니다.

복합재 임펠러에서는

재료의 밀도
탄성계수
이방성
감쇠 특성
적층 구조
수지의 온도 의존성
유체 흡수
회전속도
원심응력

등을 함께 검토해야 합니다.

특히 복합재는 금속과 달리 이방성(Anisotropy)을 가질 수 있으므로 단순한 금속 임펠러 모델을 그대로 적용하는 것은 적절하지 않습니다.

따라서 구조복합재 임펠러를 개발한다면 FEM + Rotor Dynamics + Modal Analysis + Unbalance Response를 함께 검토하는 것이 바람직합니다.

API 610 Rotor Dynamics 분석 절차

실무에서는 다음과 같은 순서로 접근할 수 있습니다.

STEP 1

Rotor 형상 및 질량 모델 작성

↓

STEP 2

Shaft 및 Impeller 특성 입력

↓

STEP 3

Bearing 및 Seal 동특성 입력

↓

STEP 4

Dry/Wet 조건 설정

↓

STEP 5

Natural Frequency 계산

↓

STEP 6

Campbell Diagram 작성

↓

STEP 7

Critical Speed 확인

↓

STEP 8

Damped Unbalance Response 분석

↓

STEP 9

Separation Margin 검토

↓

STEP 10

Shop Test 결과와 비교

이 과정에서 계산 결과와 실제 시험 결과가 일치하는지 검증하는 것이 중요합니다.

API 610 관련 자료에서도 Rotor Dynamic 특성을 실제 시험으로 확인하는 절차와 계산값과 측정값의 비교 기준이 제시되어 있습니다.

임계속도와 펌프 진동의 관계

임계속도 자체가 반드시 문제라는 뜻은 아닙니다.

중요한 것은 펌프가 실제 운전속도에서 임계속도에 얼마나 가까운지, 그리고 그때의 동적 응답이 얼마나 큰지입니다.

따라서 다음과 같이 생각하는 것이 정확합니다.

불평형

→ 가진력 발생

→ Rotor 응답

→ Critical Speed 접근

→ 공진 가능성 증가

→ 진동 증가

→ Mechanical Seal / Bearing / Shaft에 영향

즉,

Rotor Dynamics는 펌프 진동 문제를 사후에 해결하는 기술이 아니라 설계 단계에서 진동 발생 가능성을 예측하는 기술입니다.

실제 운전에서 나타나는 이상 징후

API 610 Rotor Dynamics 문제가 의심되는 경우 다음과 같은 현상이 나타날 수 있습니다.

특정 RPM에서 진동 급증
회전속도 변화에 따라 진동 진폭 변화
1× RPM 성분 증가
Phase 변화
Bearing 진동 증가
Mechanical Seal 누설 증가
Shaft vibration 증가
특정 RPM에서 소음 증가

특히 특정 회전속도에서만 진동이 급격하게 증가한다면 Critical Speed 또는 공진 가능성을 우선 검토할 필요가 있습니다.

API 610 Rotor Dynamics 핵심 체크리스트

항목	확인 내용
Rotor	축 형상 및 질량
Impeller	질량 및 위치
Shaft	강성 및 변형
Bearing	강성·감쇠
Seal	강성·감쇠
Fluid	Wet 효과
Critical Speed	1차·2차 등
Campbell Diagram	가진 주파수 교차
Unbalance Response	진동 진폭
Separation Margin	운전속도와 임계속도 거리
Stability	동적 안정성
Shop Test	계산값과 실제값 비교

결론

API 610 Rotor Dynamics는 원심펌프의 장기적인 신뢰성과 진동 안정성을 확보하기 위한 핵심 설계 분야입니다.

임계속도는 단순히 하나의 숫자를 계산하는 것이 아니라,

Rotor + Impeller + Bearing + Seal + Fluid + Operating Speed

를 하나의 동적 시스템으로 분석해야 정확하게 평가할 수 있습니다.

특히 고속펌프와 다단펌프에서는 Wet Rotor의 동특성, 내부 간극 변화 및 베어링·씰의 동적 특성이 Critical Speed에 영향을 줄 수 있으므로 더욱 세밀한 검토가 필요합니다.

또한 API 610과 함께 API RP 684를 참고하면 Lateral Critical Speed, Unbalance Response, Stability 및 Rotor Balancing에 대한 이해를 확장할 수 있습니다. API 공식 자료에서 RP 684는 이러한 Rotor Dynamics 항목을 체계적으로 다루는 튜토리얼로 소개됩니다.

따라서 API 610 펌프의 Rotor Dynamics 설계 핵심은 다음과 같이 요약할 수 있습니다.

Critical Speed를 계산하는 것보다 중요한 것은 실제 운전영역에서 공진을 피하고 충분한 동적 안정성과 Separation Margin을 확보하는 것입니다.
