API 610 Mechanical Seal과 API 682의 관계를 설명합니다. Single·Dual Seal, Seal Arrangement, Seal Plan, Flush System, 냉각 및 윤활과 원심펌프 Mechanical Seal 선정 기준을 알아봅니다.
목차
API 610 Mechanical Seal과 API 682의 관계
원심펌프에서 Mechanical Seal은 회전축이 Pump Casing을 관통하는 부분에서 유체가 외부로 누출되는 것을 방지하는 중요한 부품입니다.
특히 석유·석유화학·천연가스 산업에서는 펌핑 유체가 인화성 또는 유해성 물질인 경우가 많기 때문에 Mechanical Seal의 신뢰성이 매우 중요합니다.
여기서 두 표준의 역할을 간단히 구분하면 다음과 같습니다.
API 610
→ 원심펌프 전체에 대한 표준
API 682
→ 원심 및 Rotary Pump의 Shaft Sealing System에 대한 표준
API의 공식 Standards Plan에서도 API 682를 “Pumps—Shaft Sealing Systems for Centrifugal and Rotary Pumps”로 분류하고 있습니다. 현재 API Standards Plan에는 API 682 5th Edition이 표시되어 있습니다.
즉,
API 610이 펌프라는 시스템을 규정한다면, API 682는 그 펌프의 Shaft Sealing System을 전문적으로 다룬다고 이해하면 됩니다.

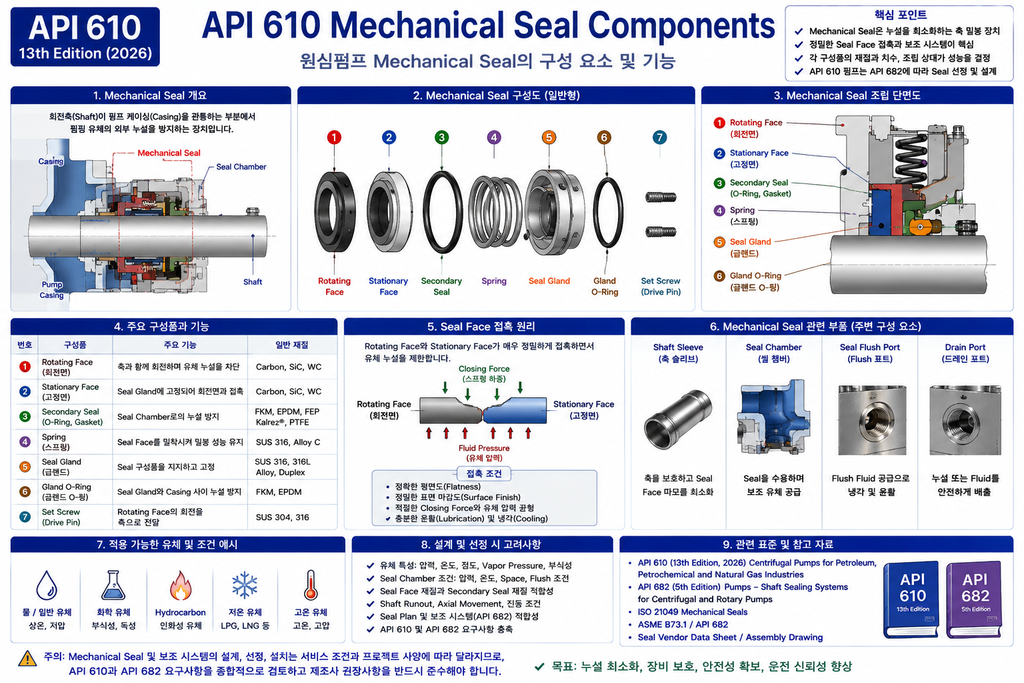

Mechanical Seal이란 무엇인가?
Mechanical Seal은 회전축과 고정 부품 사이에서 유체의 누출을 최소화하기 위한 기계식 밀봉장치입니다.
기본적으로 다음과 같은 부품으로 구성됩니다.
- Rotating Face
- Stationary Face
- Secondary Seal
- Spring
- Seal Gland
- Shaft Sleeve
- Retainer
두 개의 Seal Face가 매우 정밀하게 접촉하면서 펌핑 유체의 누출을 제한합니다.
개념적으로는 다음과 같습니다.
Pump Casing
↓
Seal Chamber
↓
Stationary Seal Face
⇄
Rotating Seal Face
↓
Shaft
이 구조에서 Seal Face의 안정적인 윤활과 냉각이 매우 중요합니다.
API의 공식 검사 가이드에서도 Mechanical Seal은 Seal Manufacturer가 공급하며, API 610 펌프의 Seal은 API 682에 따라 선정·설계하도록 설명합니다.
왜 Mechanical Seal이 중요한가?
펌프 내부의 압력이 외부보다 높기 때문에 Shaft가 회전하는 상태에서 축 주변으로 유체가 누출될 수 있습니다.
Mechanical Seal은 이러한 누출을 제한합니다.
특히 다음과 같은 유체에서는 Seal의 중요성이 더욱 커집니다.
- LPG
- LNG
- Hydrocarbon
- Ammonia
- Hydrogen
- 독성 화학물질
- 고온 유체
- 고압 유체
Mechanical Seal의 고장은 단순한 펌프 고장으로 끝나지 않을 수 있습니다.
Seal Failure
→ 유체 누출
→ 환경오염
→ 화재·폭발 위험
→ 생산중단
→ 유지보수 비용 증가
따라서 API 610 펌프에서 Mechanical Seal은 펌프 신뢰성뿐 아니라 공정 안전성과도 직접 연결되는 부품입니다.
API 610과 API 682의 역할 차이
두 표준을 다음과 같이 이해하면 쉽습니다.
| 구분 | API 610 | API 682 |
|---|---|---|
| 주요 대상 | 원심펌프 | Shaft Sealing System |
| 펌프 구조 | ○ | △ |
| 임펠러 | ○ | × |
| Rotor Dynamics | ○ | 관련 부분 |
| Mechanical Seal | 요구사항 | 상세 설계·선정 |
| Seal Arrangement | 기본 요구사항 | 상세 규정 |
| Seal Auxiliary System | 관련 요구사항 | 상세 규정 |
| Seal Piping | 관련 요구사항 | 상세 설계 |
| Seal 재질 | 관련 요구사항 | 상세 검토 |
| Seal Testing | 관련 요구사항 | 상세 요구사항 |
따라서 API 610 펌프의 Mechanical Seal을 선정할 때는 API 610만 보고 끝내는 것이 아니라 API 682를 함께 검토해야 합니다.
API 682의 주요 목적
API 682는 Shaft Sealing System의
- 설계
- 선정
- 적용
- 보조 시스템
- 재질
- 시험
- 운전 신뢰성
등을 체계적으로 다루기 위한 표준입니다.
API의 공개된 API 682 문서 구조에서도 Seal Categories, Types, Arrangements, Design Requirements, Seal Configurations, Accessories, Seal Auxiliary Piping 및 Instrumentation 등이 주요 내용으로 구성되어 있음을 확인할 수 있습니다.
따라서 API 682를 이해하면 단순히 “Mechanical Seal 제품을 하나 선택한다”는 개념에서 벗어나 전체 Sealing System을 설계한다는 관점으로 접근할 수 있습니다.

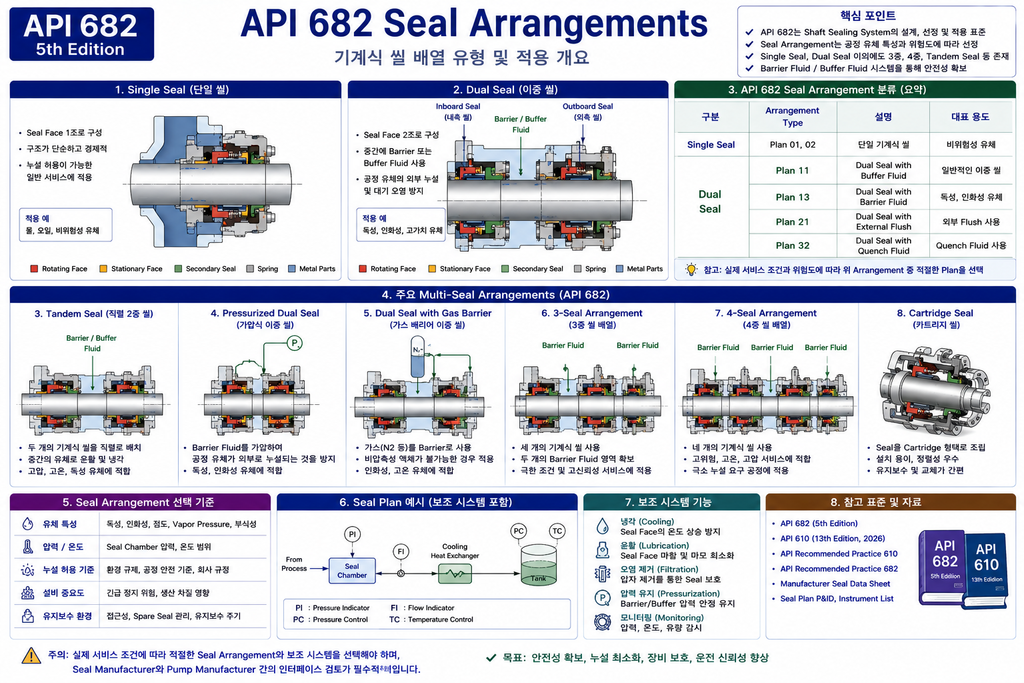

Single Seal과 Dual Seal
Mechanical Seal은 크게 Single Seal과 Dual Seal로 구분하여 이해할 수 있습니다.
Single Seal
Seal Face가 하나의 Primary Sealing Set으로 구성됩니다.
구조가 비교적 단순하고 시스템 구성도 간단합니다.
그러나 펌핑 유체가 위험하거나 독성이 높을 경우 누출 관리에 더욱 신중해야 합니다.
Dual Seal
두 개의 Sealing Set을 사용하는 구조입니다.
일반적으로
Inboard Seal
Outboard Seal
구조로 구성됩니다.
두 Seal 사이에 Buffer 또는 Barrier Fluid를 사용하는 방식이 대표적입니다.
API 공식 검사 가이드도 Mechanical Seal의 기본 설계로 Single Seal과 Dual Seal을 구분하여 설명합니다.
Dual Seal이 필요한 경우
모든 펌프에 Dual Seal이 필요한 것은 아닙니다.
하지만 다음과 같은 서비스에서는 Dual Seal을 적극적으로 검토할 수 있습니다.
- 독성 유체
- 인화성 Hydrocarbon
- 환경 규제가 엄격한 유체
- 누출 허용치가 매우 낮은 공정
- 고온 유체
- 고압 유체
- 결정화 또는 고형화 가능 유체
특히 Seal Failure가 안전사고로 연결될 가능성이 높은 경우에는 Sealing System의 이중화가 중요한 설계 전략이 될 수 있습니다.

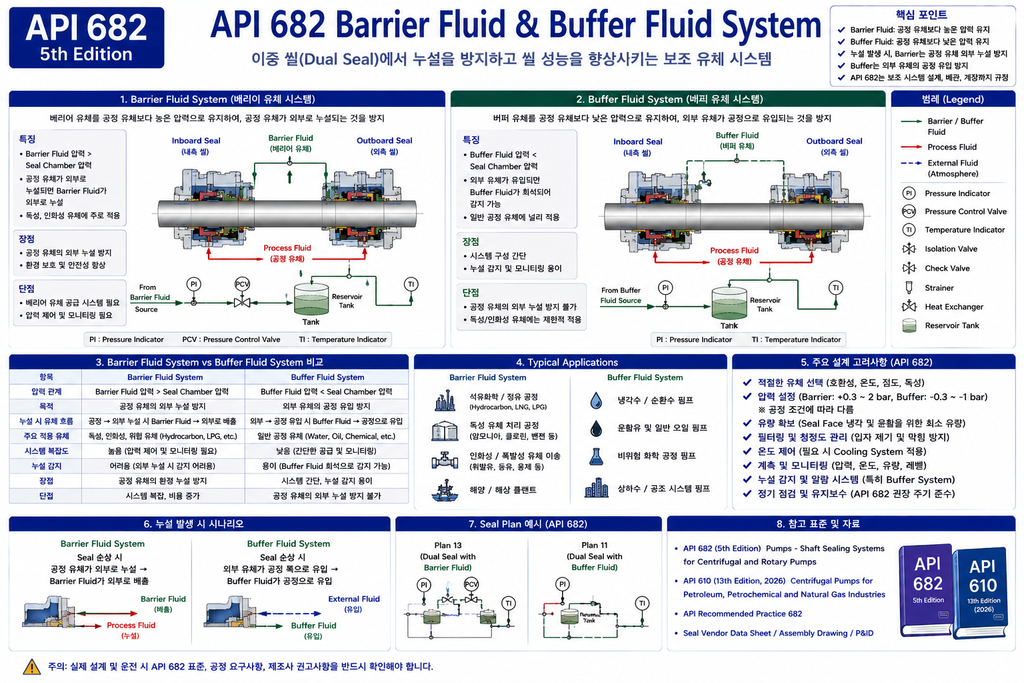

Barrier Fluid와 Buffer Fluid
Dual Seal을 이해하려면 Barrier Fluid와 Buffer Fluid의 개념을 이해해야 합니다.
Barrier Fluid
일반적으로 Dual Seal에서 외부 유체가 공정 유체보다 높은 압력 조건으로 유지되도록 설계하여 공정 유체가 외부로 누출되는 것을 방지하는 방식에 사용됩니다.
Buffer Fluid
Barrier Fluid와는 다른 압력 관계 및 적용 목적을 갖는 시스템에서 사용됩니다.
따라서 “Dual Seal = 무조건 Barrier Fluid”라고 단순화하면 안 되며, 적용된 Seal Arrangement와 실제 Seal System 설계를 확인해야 합니다.
Seal Flush란 무엇인가?
Mechanical Seal의 Seal Face에서는 마찰이 발생합니다.
따라서 안정적인 작동을 위해
- 냉각
- 윤활
- 오염물 제거
- 결정화 방지
등이 필요할 수 있습니다.
이를 위해 Seal Chamber에 적절한 유체를 공급하는 시스템이 사용됩니다.
이를 일반적으로 Seal Flush System이라고 합니다.
API 공식 자료에서도 Mechanical Seal은 성공적인 운전을 위해 윤활 및 냉각이 필요하며, Seal Face 사이로 Flush Liquid를 공급하는 방식이 사용된다고 설명합니다.

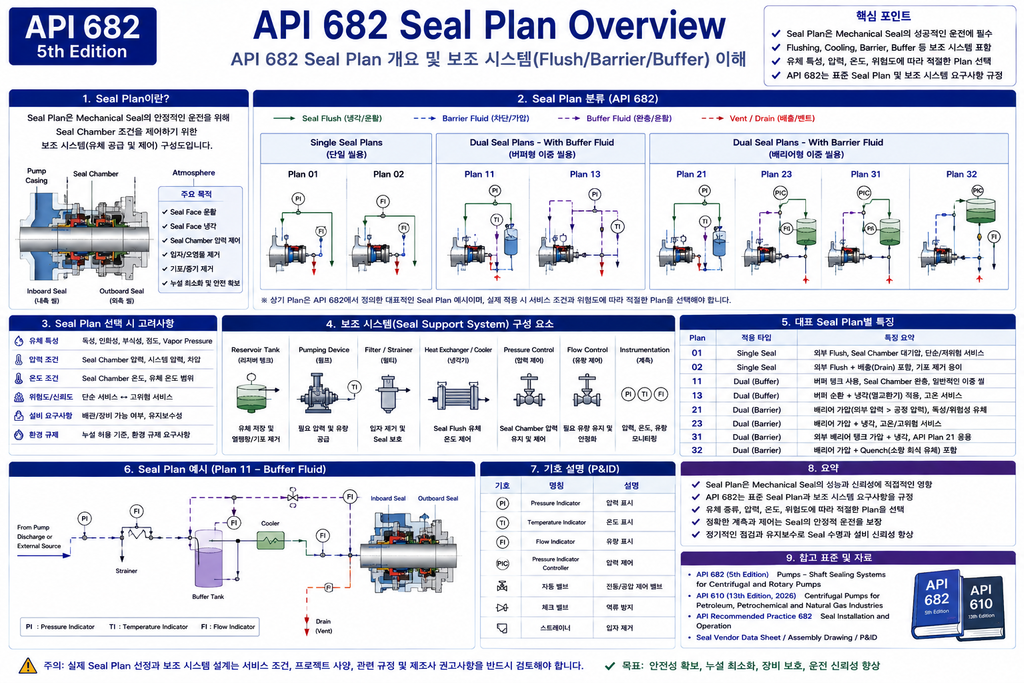

Seal Plan이 중요한 이유
Mechanical Seal만 선정하고 끝나는 것이 아닙니다.
Seal의 성능은 Seal Auxiliary System에 의해 크게 영향을 받을 수 있습니다.
대표적으로
- Flush
- Cooling
- Quench
- Barrier Fluid
- Buffer Fluid
- Reservoir
- Heat Exchanger
- Flow Control
- Pressure Monitoring
- Temperature Monitoring
등이 사용될 수 있습니다.
API 682는 이러한 Seal Auxiliary System과 관련 Piping 및 Instrumentation을 체계적으로 다루는 표준입니다.
따라서 펌프 구매사양서에는 단순히
“API 682 Mechanical Seal 적용”
이라고 쓰는 것보다 적용 Seal Arrangement와 Auxiliary System 요구사항을 명확히 하는 것이 중요합니다.
Seal Plan을 선정할 때 고려할 조건
Seal Plan은 유체 특성에 따라 결정해야 합니다.
다음 조건을 확인해야 합니다.
유체
- Hydrocarbon
- Water
- Chemical
- LPG
- Ammonia
- Solvent
온도
- 저온
- 상온
- 고온
압력
- Seal Chamber Pressure
- Suction Pressure
- Differential Pressure
유체 특성
- Vapor Pressure
- Viscosity
- Flash Point
- Toxicity
- Corrosiveness
- Solids
이러한 조건에 따라 적절한 Seal Arrangement 및 Auxiliary System을 선정해야 합니다.
Mechanical Seal 재질도 중요하다
Mechanical Seal의 주요 재질은 크게 다음과 같은 부분으로 나누어 볼 수 있습니다.
Seal Face
- Carbon
- Silicon Carbide
- Tungsten Carbide
등이 사용될 수 있습니다.
Elastomer
- O-ring
- Secondary Seal
등의 재질이 유체 및 온도에 적합해야 합니다.
Metal Parts
- Stainless Steel
- Alloy Materials
등이 적용될 수 있습니다.
중요한 것은 Seal 재질을 개별적으로 선택하는 것이 아니라 유체와 온도, 압력 및 Seal Arrangement를 함께 고려하는 것입니다.

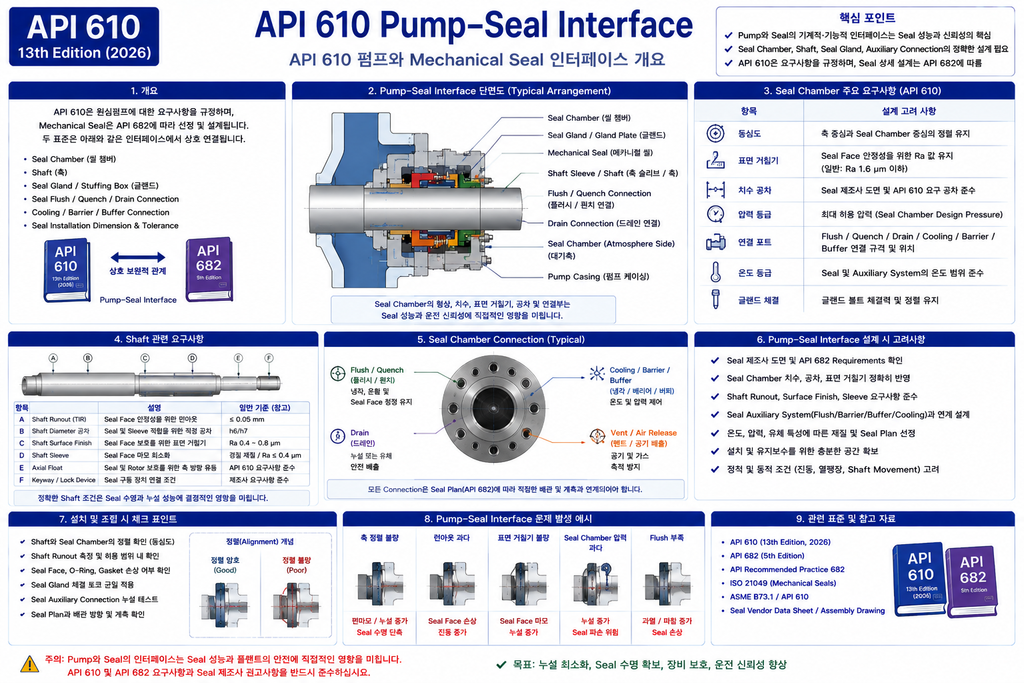

API 610 Mechanical Seal에서 특히 중요한 Seal Chamber
Mechanical Seal은 펌프의 Seal Chamber 안에 설치됩니다.
따라서 Pump Vendor와 Seal Vendor가 서로 다른 제품을 독립적으로 선택해서는 안 됩니다.
API 공식 자료에서도 Seal Vendor가 설계할 때 다음과 같은 자료를 사용해야 한다고 설명합니다.
- API 682 Seal Data Sheet
- Seal Chamber Drawing
- API 610 Pump Data Sheet
- Project Specifications
그리고 Seal Vendor는 상세한 Seal Assembly Drawing과 BOM을 제출하여 Pump와의 적합성을 확인하도록 하고 있습니다.
즉,
Pump Vendor + Seal Vendor의 인터페이스 관리가 매우 중요합니다.
Mechanical Seal과 Pump Shaft의 관계
Mechanical Seal은 회전하는 Shaft와 직접 연결되는 부품입니다.
따라서 다음 항목이 중요합니다.
- Shaft Runout
- Shaft Alignment
- Shaft Deflection
- Vibration
- Axial Movement
- Seal Chamber Concentricity
특히 Pump Rotor Dynamics가 불안정하거나 Shaft 진동이 증가하면 Mechanical Seal의 Seal Face가 안정적으로 접촉하지 못할 수 있습니다.
결과적으로
Rotor Dynamics 문제
→ Shaft vibration
→ Seal Face instability
→ Leakage 증가
→ Seal Failure
라는 연쇄적인 문제가 발생할 수 있습니다.
따라서 앞서 작성하신 **「API 610 Rotor Dynamics와 임계속도」**와 이 글을 내부 링크로 연결하면 기술적으로 매우 자연스럽습니다.
Mechanical Seal과 캐비테이션의 관계
캐비테이션도 Mechanical Seal에 영향을 줄 수 있습니다.
캐비테이션이 발생하면
- 진동 증가
- 압력 변동
- Shaft movement
- Bearing load 변화
등이 발생할 수 있습니다.
이러한 동적 변화가 Mechanical Seal에 전달되면 Seal Face의 안정적인 접촉 조건이 악화될 수 있습니다.
따라서
NPSH → Cavitation → Vibration → Mechanical Seal
의 관계를 함께 이해하는 것이 중요합니다.
API 610 Mechanical Seal 선정 절차
실제 프로젝트에서는 다음 순서로 검토하는 것을 추천합니다.
STEP 1. Process Data 확인
유체 → 온도 → 압력 → 유량
↓
STEP 2. Seal Chamber 조건 확인
Pressure → Temperature → Shaft Speed
↓
STEP 3. Seal Type 선정
Single / Dual
↓
STEP 4. Seal Arrangement 선정
Process 위험도와 운전조건 검토
↓
STEP 5. Seal Face 재질 선정
Carbon / SiC / WC 등
↓
STEP 6. Elastomer 선정
유체 및 온도 적합성 검토
↓
STEP 7. Auxiliary System 선정
Flush / Barrier / Buffer / Cooling
↓
STEP 8. Seal Plan 선정
Piping 및 Instrumentation 구성
↓
STEP 9. Pump-Seal Interface 확인
Seal Chamber Drawing과 Shaft 조건 확인
↓
STEP 10. Testing 및 Inspection
Leakage / Performance / Functional Test
API 610 Mechanical Seal 구매 시 확인할 자료
구매자는 다음 자료를 요청하는 것이 좋습니다.
Pump Data Sheet
- Flow
- Head
- Pressure
- Temperature
- Speed
Seal Data Sheet
- Seal Type
- Arrangement
- Seal Size
- Face Material
- Elastomer
- Metal Parts
Seal Assembly Drawing
- Dimensions
- Mounting
- Shaft Interface
- Seal Chamber Interface
Seal Auxiliary System
- Piping Diagram
- Instrumentation
- Reservoir
- Heat Exchanger
- Pressure Control
API 공식 자료에서도 Pump Vendor와 Seal Vendor가 관련 도면, Schematic, Data Sheet 및 BOM을 제출하여 구매자의 검토·승인을 받도록 설명하고 있습니다.
LPG 펌프에서는 Mechanical Seal이 더욱 중요하다
현재 검토하고 계신 것처럼 LPG와 같은 액화가스 펌프에서는 Mechanical Seal 설계가 특히 중요합니다.
LPG는 일반적인 물 펌프와 달리 증기압과 온도의 영향을 크게 받습니다.
따라서 Seal 설계에서
- 온도
- 압력
- 증기압
- Seal Chamber 조건
- Seal Face 냉각 및 윤활
을 함께 검토해야 합니다.
특히 저온 LPG 서비스에서는 Seal Elastomer와 Secondary Seal의 저온 특성도 별도로 확인해야 합니다.
따라서 “API 610 Pump + API 682 Seal”을 하나의 시스템으로 검토하는 것이 바람직합니다.
Mechanical Seal과 구조복합재 펌프
구조복합재 펌프를 적용하는 경우에도 Mechanical Seal은 매우 중요한 인터페이스입니다.
특히 구조복합재 Casing 또는 Seal Chamber를 사용하는 경우에는 금속 펌프와 동일하게 생각해서는 안 됩니다.
다음 항목을 별도로 검토해야 합니다.
- Seal Chamber 강성
- Seal Gland 체결
- Bolt Load
- 열팽창 차이
- 복합재 변형
- Shaft Runout
- Seal Face Alignment
- 온도 변화
- 유체 화학적 적합성
따라서 구조복합재 펌프에서 API 682 Mechanical Seal을 적용하려면 Pump–Seal Interface Engineering이 매우 중요합니다.

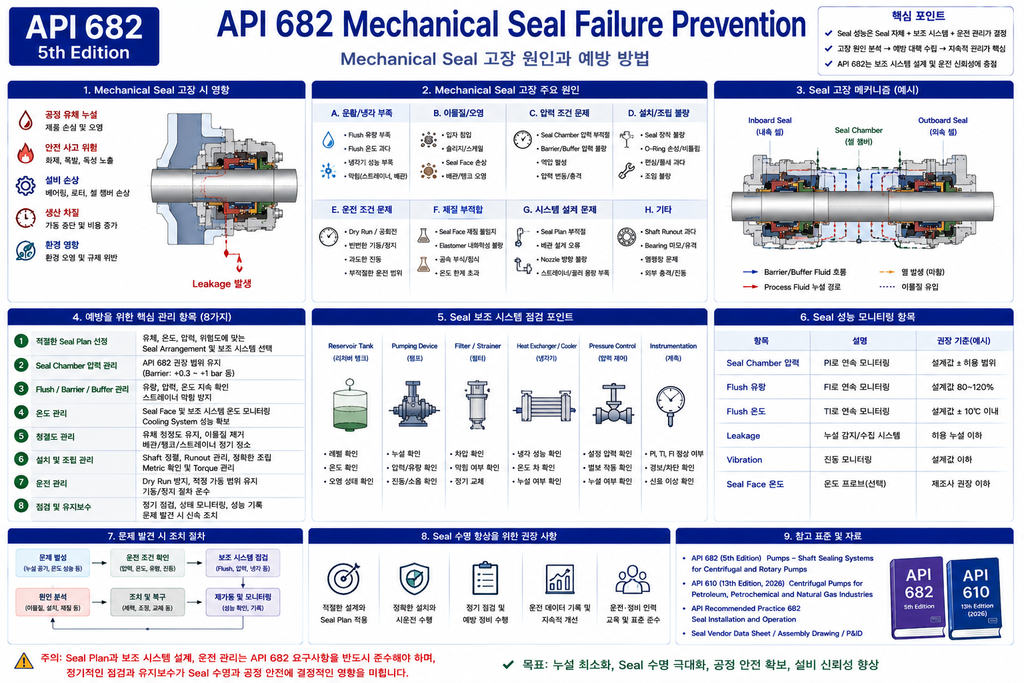

Mechanical Seal 고장을 예방하는 방법
Mechanical Seal의 고장을 줄이려면 다음 항목을 관리해야 합니다.
① 적절한 Seal 선정
유체와 온도에 맞는 Seal을 선택합니다.
② Shaft Alignment
축의 정렬 상태를 관리합니다.
③ Vibration 관리
Rotor Dynamics와 Pump Vibration을 관리합니다.
④ Seal Flush 관리
적절한 Flush 조건을 유지합니다.
⑤ Pressure 관리
Seal Chamber 압력 조건을 확인합니다.
⑥ Temperature 관리
Seal Face 온도가 허용 범위를 벗어나지 않도록 합니다.
⑦ Installation 관리
Seal Face의 손상 및 오염을 방지합니다.
결론
API 610 Mechanical Seal과 API 682는 서로 분리해서 생각하기보다 하나의 Pump Sealing System으로 이해하는 것이 중요합니다.
API 610은 원심펌프 전체의 설계 및 운전 요구사항을 다루고, API 682는 그중에서도 Shaft Sealing System의 설계·선정·구성·보조 시스템을 보다 구체적으로 다룹니다. API의 공식 자료에서도 API 610 펌프의 Mechanical Seal은 API 682에 따라 선정·설계하도록 설명하고 있습니다.
따라서 API 610 펌프를 구매할 때는 단순히
“API 682 Mechanical Seal 적용”
이라고 끝내기보다는,
Process Fluid → Pressure → Temperature → Seal Arrangement → Seal Materials → Seal Plan → Auxiliary System → Pump-Seal Interface → Testing
까지 하나의 시스템으로 검토해야 합니다.
특히 LPG, LNG, Hydrocarbon, Ammonia 및 독성·인화성 유체에서는 Mechanical Seal의 신뢰성이 안전성과 직결될 수 있으므로 초기 펌프 선정 단계에서부터 Seal Vendor와 Pump Vendor의 협업이 중요합니다.
