API 610 펌프 재질 선택이 중요한 이유
원심펌프에서 재질 선택은 단순히 펌프의 가격을 결정하는 과정이 아닙니다.
펌프가 취급하는 유체와 재질이 적절하게 조합되지 않으면 부식, 침식, 마모, 균열 또는 재료 열화가 발생할 수 있습니다.
특히 정유·석유화학·천연가스 산업에서는 펌프가 장시간 연속 운전되는 경우가 많기 때문에 재질 선정이 펌프의 신뢰성, 유지보수 비용 및 수명에 직접적인 영향을 미칩니다.
Hydraulic Institute 역시 펌프의 부식 위험을 줄이기 위해서는 적절한 재질 선정이 중요하며, 잘못된 재질은 부식을 가속할 수 있다고 설명합니다.
따라서 API 610 펌프 재질을 선정할 때는 다음과 같은 질문을 먼저 해야 합니다.
“어떤 재질이 가장 강한가?”가 아니라 “이 운전조건에서 어떤 재질이 가장 적합한가?”
API 610 펌프 재질은 특정 재질 하나를 요구하는가?
API 610은 석유·석유화학·천연가스 산업의 원심펌프에 대한 요구사항을 다루는 표준입니다.
API 공식 자료에서는 API 610을 Petroleum, Petrochemical and Natural Gas Industries용 Centrifugal Pumps 표준으로 분류하고 있습니다.
또한 API 610은 Overhung, Between-Bearings 및 Vertically Suspended 펌프에 적용됩니다.
중요한 점은 모든 펌프에 동일한 금속 재질을 적용하는 방식이 아니라는 것입니다.
펌프의 사용 환경에 따라 재질을 선택해야 하며, API 610에는 펌프 부품의 재질을 선정하기 위한 Material Class 및 Material Specification 관련 체계가 포함되어 있습니다.
따라서 실제 프로젝트에서는
유체 조건 → Material Class 선정 → 개별 부품 재질 결정 → 제조사 검토 → 구매자 승인
과 같은 과정으로 접근하는 것이 바람직합니다.
API 610 펌프 재질 선정에서 가장 먼저 확인해야 할 것
재질을 선정하기 전에 다음의 Process Data를 확보해야 합니다.
유체 조건
- 유체명
- 화학 조성
- 농도
- pH
- 염화물 농도
- 황화수소(H₂S) 존재 여부
- 산소 및 수분 함량
- 고형물 함량
운전 조건
- 유량
- 흡입압력
- 토출압력
- 운전온도
- 설계온도
- 설계압력
- 회전속도
기계적 조건
- 임펠러 직경
- 회전속도
- 압력경계
- 축 하중
- 진동
- 열팽창
이러한 정보를 확보하지 않고 단순히 “316 Stainless Steel이 좋다”라고 결정하는 것은 적절하지 않습니다.

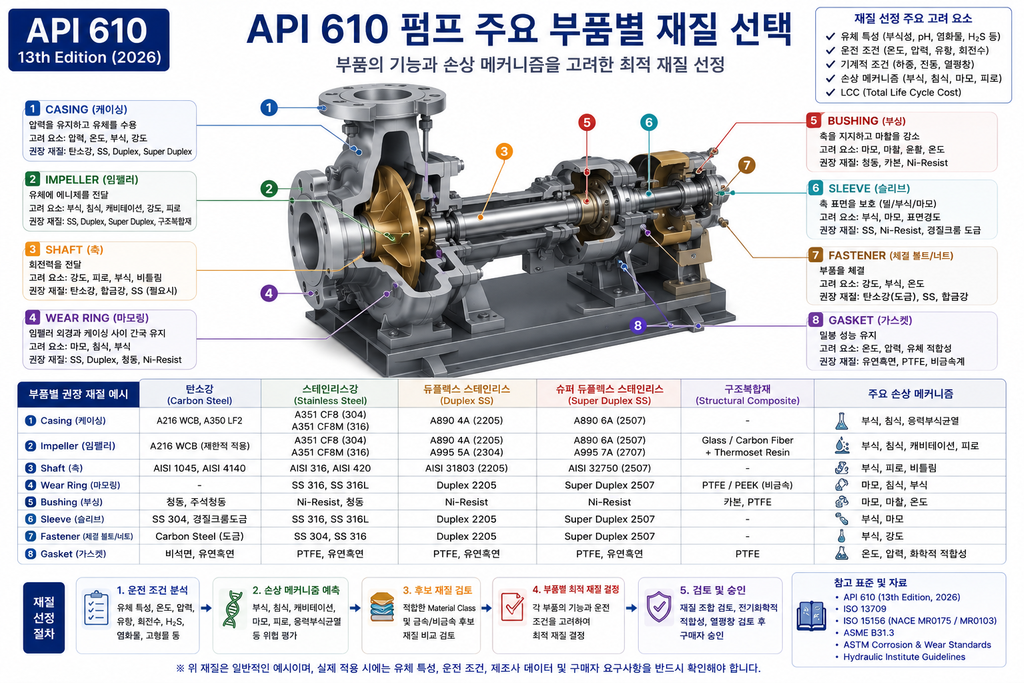

펌프의 어느 부품에 재질 선택이 필요한가?
API 610 펌프 재질에는 여러 가지 재질이 함께 사용됩니다.
대표적인 부품은 다음과 같습니다.
| 부품 | 주요 역할 | 재질 선정에서 중요한 요소 |
|---|---|---|
| Casing | 압력경계 | 압력·온도·부식 |
| Impeller | 유체에 에너지 전달 | 부식·침식·강도·피로 |
| Shaft | 회전력 전달 | 강도·피로·부식 |
| Wear Ring | 간극 유지 | 마모·침식·부식 |
| Bushing | 축 지지 | 마찰·마모·유체 적합성 |
| Sleeve | 축 보호 | 부식·마모 |
| Fastener | 체결 | 강도·부식·열팽창 |
| Gasket | 밀봉 | 온도·압력·유체 적합성 |
따라서 펌프 전체를 하나의 재질로 선택하는 것이 아닙니다.
부품별 기능과 손상 메커니즘을 고려해야 합니다.

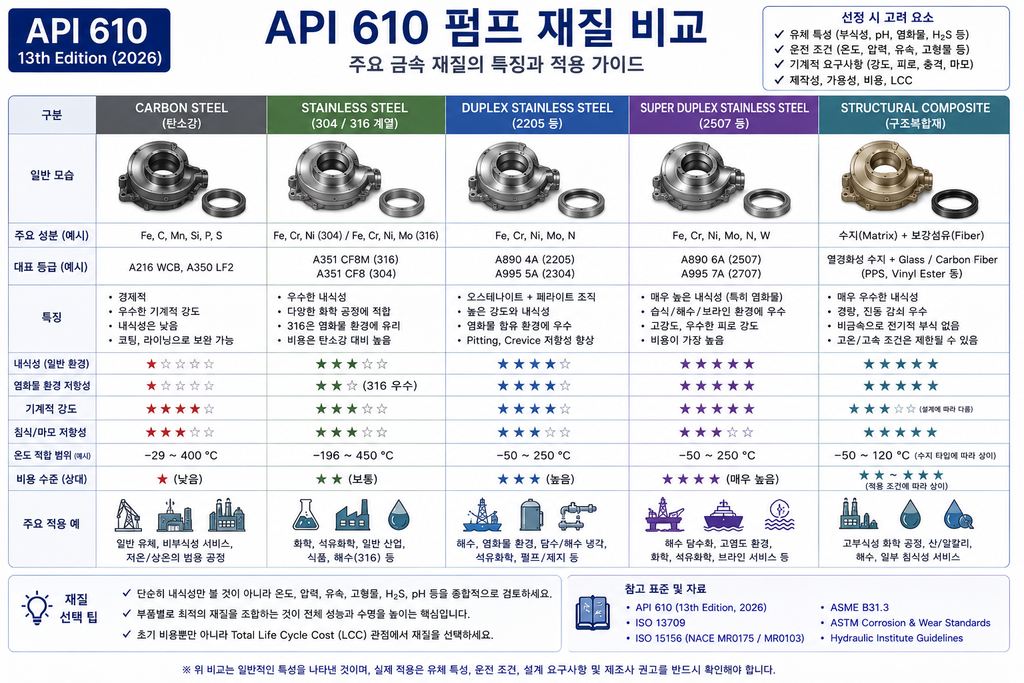

탄소강(Carbon Steel)의 특징
탄소강은 산업용 펌프에서 널리 사용되는 대표적인 금속 재질입니다.
장점은 비교적 우수한 기계적 강도와 가공성, 경제성입니다.
따라서 부식성이 높지 않은 공정에서 케이싱 등의 재질 후보가 될 수 있습니다.
그러나 산성 유체, 염화물이 많은 환경 또는 특정 고온·고압 환경에서는 부식 문제를 별도로 검토해야 합니다.
즉,
저비용 = 항상 최적의 재질
은 아닙니다.
초기 구매가격이 낮더라도 부식으로 인해 정비주기가 짧아지면 전체 LCC는 증가할 수 있습니다.
스테인리스강(Stainless Steel)
스테인리스강은 높은 내식성이 필요한 펌프에서 널리 검토됩니다.
대표적으로 304 계열과 316 계열 등이 있습니다.
특히 316 계열은 몰리브덴(Mo)을 포함하여 일반적인 304 계열보다 특정 염화물 환경에서 더 유리한 내식성을 보일 수 있습니다.
그러나 “316이면 모든 화학물질에 안전하다”는 의미는 아닙니다.
온도, 염화물 농도, pH, 산화 조건 및 유체 조성에 따라 국부부식이나 응력부식균열 가능성을 검토해야 합니다.
따라서 재질 선정 시 반드시 실제 Process Fluid 조건을 확인해야 합니다.
Duplex Stainless Steel
듀플렉스 스테인리스강은 오스테나이트와 페라이트의 복합 조직을 갖는 스테인리스강 계열입니다.
일반적인 오스테나이트계 스테인리스보다 높은 강도와 특정 환경에서 우수한 내식성을 제공할 수 있어 해수, 염화물 환경 및 일부 석유화학 공정에서 검토됩니다.
특히 염화물 환경에서는 Pitting 및 Crevice Corrosion에 대한 저항성이 중요한 선정 요소가 됩니다.
API 610 관련 자료에서도 특정 서비스에서는 Duplex 및 Super Duplex와 같은 재질이 고려될 수 있음을 보여줍니다. 다만 실제 적용 여부는 유체 및 운전조건에 따라 확인해야 합니다.
Super Duplex가 필요한 경우
일반 Duplex보다 더 높은 합금 원소 함량을 갖는 Super Duplex는 특정 고부식 환경에서 검토할 수 있습니다.
특히
- 높은 염화물 농도
- 해수
- Brine
- 특정 화학공정
등에서는 Super Duplex가 후보 재질이 될 수 있습니다.
그러나 Super Duplex는 일반 스테인리스보다 가격이 높기 때문에 필요한 성능과 비용을 함께 평가해야 합니다.
API 610 관련 자료에서도 일부 서비스에서 Super Duplex 또는 더 높은 합금 재질의 필요성이 발생할 수 있음을 언급합니다.

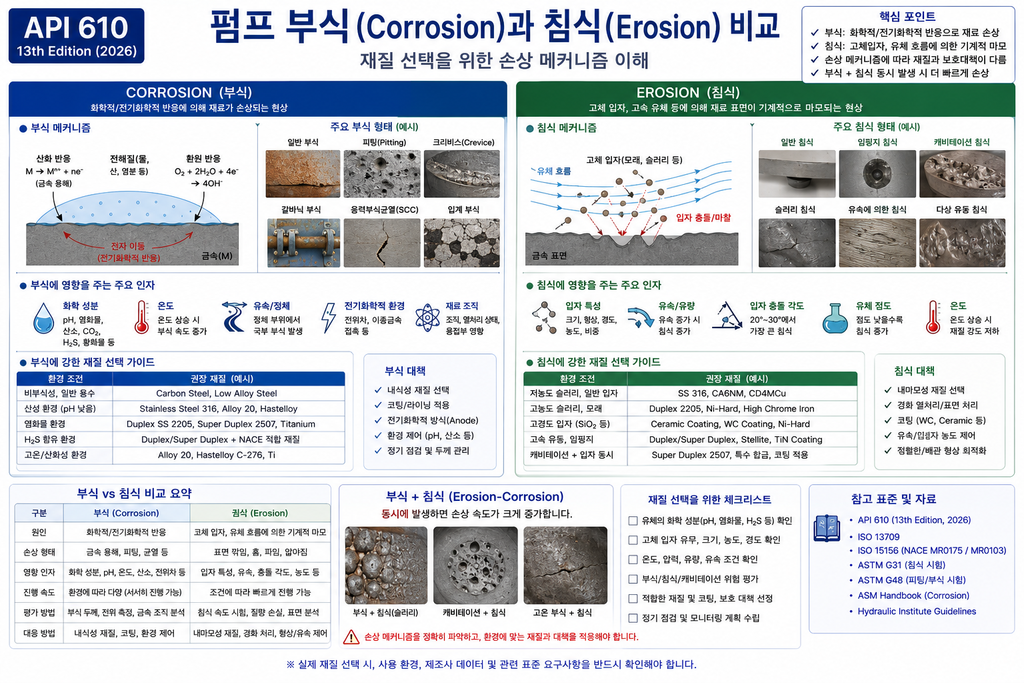

부식(Corrosion)과 침식(Erosion)을 구분해야 한다
펌프 재질을 선택할 때 매우 중요한 부분입니다.
부식
유체와 재질 사이의 화학적 또는 전기화학적 반응으로 재료가 손상되는 현상입니다.
대표적으로
- General Corrosion
- Pitting
- Crevice Corrosion
- Galvanic Corrosion
- Stress Corrosion Cracking
등이 있습니다.
침식
유체에 포함된 고형물이나 높은 유속 등에 의해 재료 표면이 기계적으로 마모되는 현상입니다.
따라서
부식에 강한 재질 = 침식에도 반드시 강한 재질
이라고 볼 수 없습니다.
Hydraulic Institute도 침식과 부식은 서로 다른 손상 메커니즘이며, 두 가지가 동시에 발생하는 경우 재질 선정이 더욱 복잡해진다고 설명합니다.
부식 + 침식이 동시에 발생하면?
슬러리나 고형물이 포함된 유체에서는 더욱 주의해야 합니다.
예를 들어 유체가 부식성이면서 동시에 고형물을 포함한다면,
Corrosion + Erosion
이 동시에 발생할 수 있습니다.
이 경우 단순한 화학적 내식성만으로 재질을 결정하면 안 됩니다.
재질의
- 경도
- 인성
- 표면 특성
- 유체 속도
- 고형물 크기
- 고형물 농도
- 입자 형상
등을 함께 검토해야 합니다.
Hydraulic Institute 자료도 침식 저항성을 단순히 경도 하나만으로 판단해서는 안 되며, 충격성 마모에서는 인성이 중요한 역할을 할 수 있다고 설명합니다.
온도는 재질 선택에 큰 영향을 준다
펌프 재질을 선택할 때 온도를 반드시 고려해야 합니다.
온도가 변하면
- 재료 강도
- 인성
- 열팽창
- 부식속도
- 유체 증기압
- 씰 성능
등이 변화할 수 있습니다.
특히 고온 펌프에서는 Casing과 Rotor의 열팽창 차이가 간극과 회전체 안정성에 영향을 줄 수 있습니다.
API 610 관련 자료에서도 높은 운전온도에서는 casing과 rotor 사이의 차등 열팽창을 고려하여 적합성을 확인하도록 요구하는 내용을 확인할 수 있습니다.

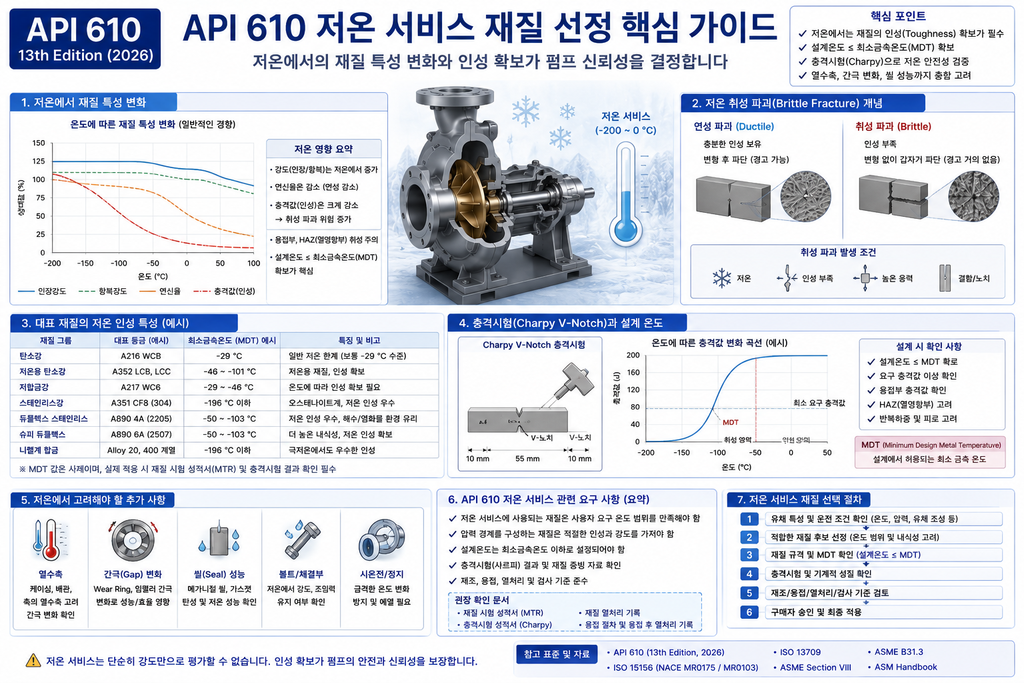

저온 펌프의 재질 선정
저온 서비스에서는 단순히 “내식성이 좋은 재질”만 선택해서는 안 됩니다.
저온에서 재료의 인성이 감소할 수 있기 때문입니다.
특히 압력경계를 구성하는 재질에서는
Low Temperature Toughness
가 매우 중요합니다.
따라서 저온용 펌프에서는
- 설계온도
- 최저 운전온도
- 최저 금속온도
- 충격시험
- 재료의 인성
- 용접부 특성
등을 함께 확인해야 합니다.
API 610 관련 자료에서도 저온 서비스에 사용되는 재질은 해당 저온 요구사항을 만족해야 한다는 점을 명시하고 있습니다.
H₂S 환경에서는 더욱 주의해야 한다
석유·가스 산업에서는 H₂S(Hydrogen Sulfide)가 존재하는 경우가 있습니다.
H₂S와 수분이 함께 존재하면 특정 재질에서
- Sulfide Stress Cracking
- Hydrogen-Induced Cracking
등의 위험이 발생할 수 있습니다.
따라서 H₂S 서비스에서는 일반적인 내식성만 보는 것이 아니라 환경에 적합한 재질과 경도 조건 등을 별도로 검토해야 합니다.
AMPP의 관련 자료에서도 H₂S 함유 환경에서 균열 저항성이 있는 재질을 선택하기 위한 원칙을 다루고 있습니다.
따라서 해당 서비스에서는 ISO 15156 / 관련 AMPP 기준과 프로젝트 요구사항을 함께 확인하는 것이 좋습니다.
Galvanic Corrosion도 확인해야 한다
서로 다른 금속이 전해질 환경에서 접촉하면 Galvanic Corrosion(갈바닉 부식)이 발생할 수 있습니다.
예를 들어 펌프 내부에 서로 다른 금속을 조합하면 재질 자체는 각각 내식성이 우수하더라도 조합에 따라 문제가 발생할 수 있습니다.
따라서
부품별 재질 선정 → 재질 조합 검토 → 전기화학적 적합성 검토
순서가 필요합니다.
API 610 관련 자료에서도 갈바닉 부식을 일으킬 수 있는 재질 조합을 피하도록 고려하고, 불가피한 경우 구매자와 제조자가 재질 및 예방조치를 합의하도록 하는 취지의 요구사항을 확인할 수 있습니다.
임펠러 재질은 왜 특별히 중요한가?
임펠러는 펌프 내부에서 고속으로 회전하면서 유체와 직접 접촉합니다.
따라서 다음 조건을 동시에 받습니다.
- 원심력
- 유체압력
- 부식
- 침식
- 캐비테이션
- 반복 하중
따라서 임펠러 재질은 단순한 인장강도만으로 결정할 수 없습니다.
특히 고속 회전 임펠러에서는
- 강도
- 피로
- 균형
- 변형
- 내식성
- 내침식성
- 캐비테이션 손상 저항성
을 함께 고려해야 합니다.

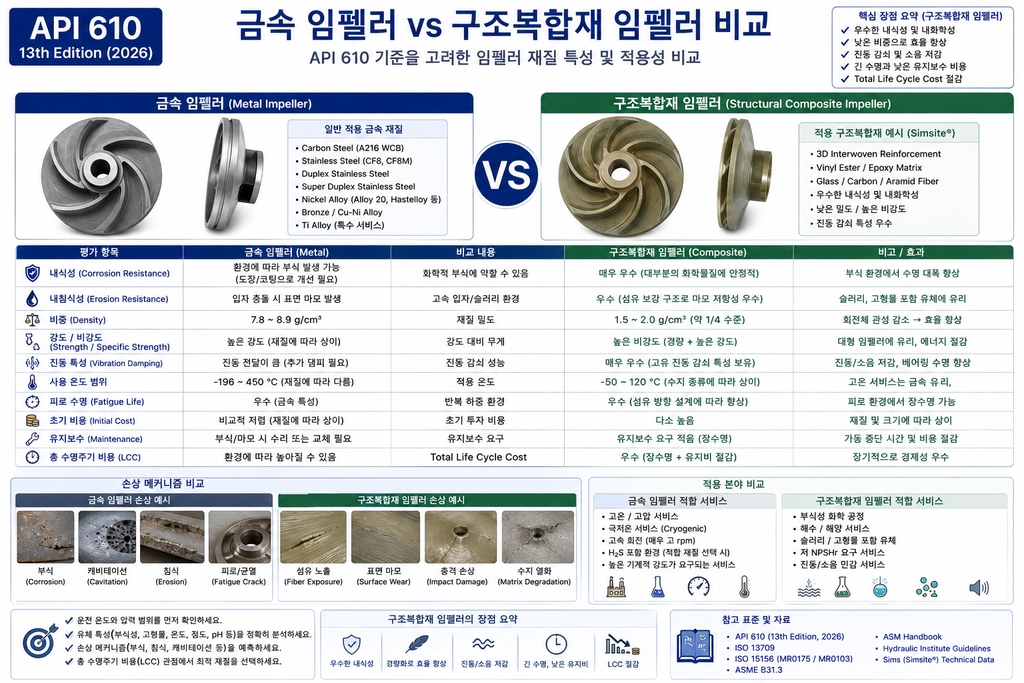

구조복합재 임펠러도 고려할 수 있는가?
최근에는 금속 재료만이 아니라 구조복합재(Structural Composite)를 펌프 임펠러에 적용하는 방안도 검토되고 있습니다.
구조복합재는 금속과 비교하여
- 낮은 밀도
- 높은 비강도
- 내식성
- 진동 감쇠 특성
등의 장점을 가질 수 있습니다.
그러나 중요한 점은 “복합재이므로 API 610에 자동으로 적합하다”라고 판단해서는 안 된다는 것입니다.
복합재 임펠러를 적용하려면 최소한 다음 사항을 검증해야 합니다.
- 유체와 수지의 화학적 적합성
- 보강섬유의 특성
- 운전온도
- 저온 특성
- 회전속도
- 원심응력
- 피로수명
- 임펠러 변형
- Wear Ring 간극
- 캐비테이션 영향
- 제조 품질
- 검사 및 시험
따라서 구조복합재는 금속을 단순히 대체하는 재질이라기보다 특정 환경에서 요구되는 성능을 만족시키기 위한 하나의 재료 선택지로 보는 것이 적절합니다.

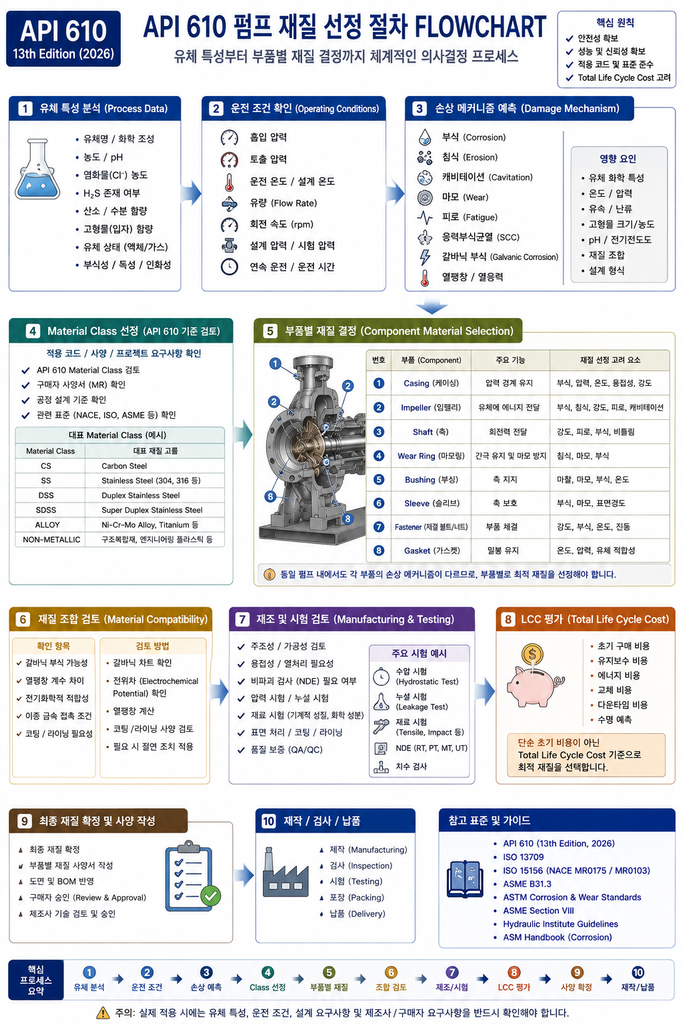

API 610 펌프 재질 선택 절차
실무에서는 다음과 같은 순서로 접근하는 것이 좋습니다.
STEP 1. 유체 분석
유체명 → 조성 → 농도 → pH → 고형물 → H₂S → 염화물
↓
STEP 2. 운전조건 확인
압력 → 온도 → 유량 → 회전속도
↓
STEP 3. 손상 메커니즘 예측
부식 → 침식 → 캐비테이션 → 마모 → 피로
↓
STEP 4. Material Class 선정
API 610 요구사항 및 프로젝트 사양 검토
↓
STEP 5. 부품별 재질 결정
Casing → Impeller → Shaft → Wear Ring → Sleeve → Fastener
↓
STEP 6. 재질 조합 검토
Galvanic Corrosion 및 열팽창 차이 확인
↓
STEP 7. 제조 및 시험 검토
주조 → 열처리 → 가공 → 검사 → 시험
↓
STEP 8. LCC 평가
초기 구매가격 + 에너지 + 유지보수 + 교체비용 + 다운타임
재질 선택은 LCC와 연결된다
펌프 재질을 선택할 때 가장 저렴한 재질을 선택하는 것이 항상 경제적인 것은 아닙니다.
예를 들어
탄소강
초기비용 ↓
하지만 부식률 ↑
↓
교체주기 ↓
↓
유지보수 비용 ↑
↓
생산중단 위험 ↑
반대로 더 높은 등급의 재질을 사용하면 초기 투자비가 증가하더라도 수명이 길어져 전체 생애주기비용이 감소할 수 있습니다.
API의 Mechanical Equipment 관련 위원회 역시 표준의 기본 원칙 가운데 total life-cycle costs를 고려하고 있습니다.
따라서 재질 선택은 CAPEX만이 아니라 LCC 관점에서 평가하는 것이 바람직합니다.
API 610 재질 선택 체크리스트
실제 펌프 구매 전에 다음 항목을 확인하면 좋습니다.
Process
☐ 유체명 확인
☐ 화학조성 확인
☐ 온도 확인
☐ 압력 확인
☐ pH 확인
☐ 염화물 확인
☐ H₂S 확인
☐ 고형물 확인
Material
☐ Casing 재질
☐ Impeller 재질
☐ Shaft 재질
☐ Wear Ring 재질
☐ Sleeve 재질
☐ Fastener 재질
Reliability
☐ Corrosion 검토
☐ Erosion 검토
☐ Cavitation 검토
☐ Low Temperature 검토
☐ Thermal Expansion 검토
☐ Galvanic Corrosion 검토
☐ Fatigue 검토
Economics
☐ 초기 구매비
☐ 유지보수비
☐ 교체비
☐ 예상 수명
☐ 생산중단 비용
☐ LCC
재질 선택에서 흔히 하는 실수
실수 1. “316이면 모두 해결된다”
316 Stainless Steel도 모든 유체에 적합한 것은 아닙니다.
실수 2. 내식성만 본다
고속 회전 부품에서는 강도와 피로수명도 중요합니다.
실수 3. 온도를 무시한다
동일한 재질도 온도에 따라 성능이 달라질 수 있습니다.
실수 4. 부품별 재질 조합을 무시한다
서로 다른 금속 조합은 갈바닉 부식을 일으킬 수 있습니다.
실수 5. 초기 가격만 비교한다
펌프는 장기간 운전되므로 LCC를 함께 검토해야 합니다.
결론
API 610 펌프의 재질 선택은 펌프의 신뢰성과 수명을 결정하는 핵심 설계 과정입니다.
탄소강, 스테인리스강, Duplex, Super Duplex 등의 재질은 각각 장단점이 있으며 특정 재질이 모든 운전조건에서 가장 우수한 것은 아닙니다.
따라서 재질을 선정할 때는
유체 특성 + 온도 + 압력 + 부식 + 침식 + 캐비테이션 + 기계적 하중 + 저온 특성 + 열팽창 + LCC
를 종합적으로 검토해야 합니다.
특히 API 610 펌프에서는 Casing, Impeller, Shaft, Wear Ring 등 각 부품의 기능에 맞는 재질을 개별적으로 검토하는 접근이 중요합니다.
결국 좋은 재질 선정이란 가장 비싼 재질을 선택하는 것이 아니라,
“주어진 운전조건에서 필요한 수명과 신뢰성을 가장 합리적인 비용으로 확보할 수 있는 재질을 선택하는 것”
이라고 할 수 있습니다.
