API 610 펌프 진동 분석 방법을 알아봅니다. 원심펌프 진동의 주요 원인, 진동 측정, FFT 분석, 임계속도, Rotor Dynamics, 불평형, 정렬불량 및 캐비테이션을 설명합니다.

API 610 펌프 진동 분석이 중요한 이유

원심펌프의 진동은 단순한 소음이나 흔들림이 아닙니다.

펌프에서 발생하는 진동은 Rotor Dynamics, 불평형, 정렬불량, 베어링, Mechanical Seal, 캐비테이션, 유체력 및 구조적 공진 등의 문제를 나타내는 중요한 상태진단 신호입니다.

특히 석유·석유화학·천연가스 산업에서 사용되는 API 610 펌프는 장시간 연속운전과 높은 신뢰성이 요구되므로 진동을 설계 단계와 운전 단계에서 모두 관리하는 것이 중요합니다.

API 610은 석유·석유화학·천연가스 산업용 원심펌프를 대상으로 하며 Overhung, Between-Bearings 및 Vertically Suspended 펌프를 포함합니다.

따라서 API 610 펌프 진동 분석은 단순히 “진동값이 몇 mm/s인가?”만 확인하는 것이 아니라,

진동의 크기 + 주파수 + 위상 + 운전조건 + 변화 추세

를 종합적으로 분석해야 합니다.

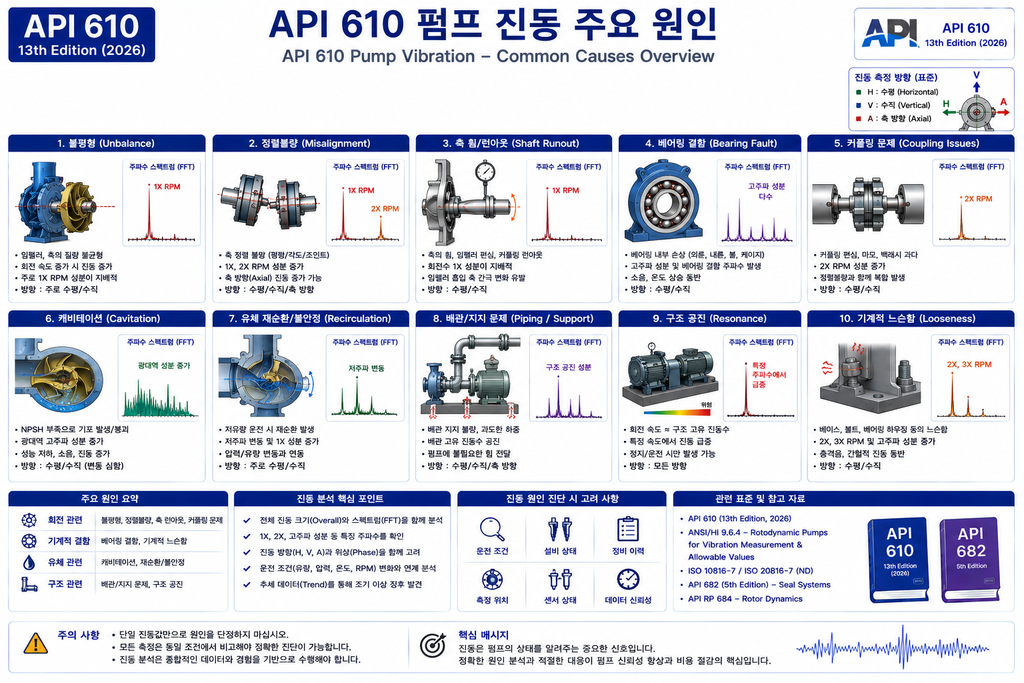

원심펌프에서 진동은 왜 발생하는가?

펌프의 회전자는 운전 중 여러 가지 가진력을 받습니다.

대표적인 원인은 다음과 같습니다.

기계적 원인

Rotor Unbalance
Shaft Misalignment
Shaft Runout
Coupling 문제
Bearing 문제
Mechanical Looseness

유체역학적 원인

Cavitation
Recirculation
Hydraulic Instability
비정상적인 유체력
흡입 배관 문제

구조적 원인

Resonance
Foundation 문제
Baseplate 변형
Piping Load
Structural Weakness

Rotor Dynamics 원인

Critical Speed
Rotor Instability
Unbalance Response
Bearing Stiffness
Seal Dynamic Characteristics

따라서 진동이 증가했다고 해서 바로 베어링이나 축의 문제라고 판단해서는 안 됩니다.

진동 분석에서 가장 먼저 확인해야 할 것

진동 분석의 첫 번째 단계는 진동값 자체보다 운전조건을 확인하는 것입니다.

다음 데이터를 함께 기록하는 것이 좋습니다.

항목	확인 내용
유량	현재 운전 유량
압력	흡입·토출 압력
온도	유체 및 베어링 온도
회전속도	RPM
진동	Overall vibration
주파수	FFT Spectrum
축방향	Axial vibration
수평방향	Horizontal vibration
수직방향	Vertical vibration
위상	Phase
베어링	Bearing condition
Seal	Mechanical Seal 상태

동일한 진동값이라도 운전점이 다르면 원인이 달라질 수 있습니다.

진동의 크기만 보면 안 되는 이유

예를 들어 어떤 펌프에서 진동이 증가했다고 가정해 보겠습니다.

단순히

“진동이 높아졌다.”

라고 판단하는 것은 충분하지 않습니다.

다음 질문을 해야 합니다.

언제 증가했는가?

어떤 RPM에서 증가했는가?

어떤 주파수가 증가했는가?

진동 방향은 어디인가?

유량 변화와 관련이 있는가?

최근 정비 후 발생했는가?

베어링 교체 후 증가했는가?

이러한 정보를 분석하면 진동 원인을 훨씬 정확하게 좁힐 수 있습니다.

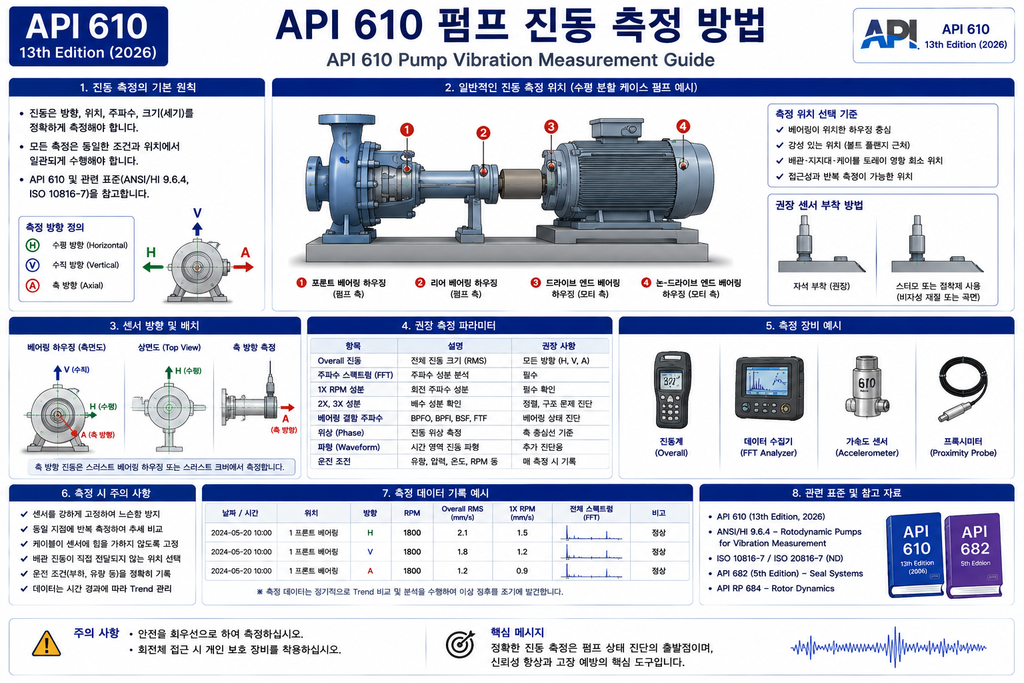

펌프 진동 측정 위치

일반적인 원심펌프에서는 베어링 하우징을 중심으로 진동을 측정합니다.

대표적으로 다음 방향을 측정합니다.

Horizontal

수평 방향 진동

Vertical

수직 방향 진동

Axial

축 방향 진동

특히 베어링 하우징에서 여러 방향을 측정하면 진동의 방향성을 파악하는 데 도움이 됩니다.

Hydraulic Institute는 ANSI/HI 9.6.4 Rotodynamic Pumps for Vibration Measurement & Allowable Values와 관련된 진동 데이터 수집 작업을 진행하고 있으며, Horizontal Motor, Vertically Suspended Pump 등 여러 펌프 형태의 진동 데이터를 대상으로 하고 있습니다.

진동 측정 장비

현장에서 사용하는 대표적인 진동 측정 방법은 다음과 같습니다.

진동계

Overall vibration을 빠르게 확인할 수 있습니다.

Accelerometer

가속도 센서를 사용하여 진동 신호를 측정합니다.

Velocity Sensor

진동 속도 중심으로 상태를 평가합니다.

Proximity Probe

축의 상대진동을 측정하는 데 사용됩니다.

FFT Analyzer

진동을 주파수 영역으로 변환하여 원인을 분석합니다.

특히 FFT 분석은 펌프 진동 원인을 찾는 데 매우 중요합니다.

Overall Vibration과 Spectrum

진동 분석에서는 크게 두 가지 데이터를 생각할 수 있습니다.

Overall Value

전체 진동 에너지 수준을 하나의 값으로 나타냅니다.

장비의 상태를 빠르게 판단하는 데 유용합니다.

그러나 Overall Value만으로는 진동 원인을 정확히 파악하기 어렵습니다.

Frequency Spectrum

진동을 주파수별로 분석합니다.

예를 들어,

1× RPM

2× RPM

Blade Pass Frequency

Bearing Frequency

등을 구분할 수 있습니다.

따라서

Overall은 “얼마나 진동하는가”를 알려주고, Spectrum은 “왜 진동하는가”를 찾는 데 도움을 줍니다.

1× RPM 진동

원심펌프 진동 분석에서 매우 중요한 것이 1× RPM 성분입니다.

예를 들어 펌프가

3,600 RPM

으로 회전한다면,

회전주파수는

60 Hz

입니다.

따라서 FFT Spectrum에서 60 Hz 부근의 성분이 강하게 나타나는지를 확인할 수 있습니다.

1× RPM 성분이 강하다고 해서 반드시 불평형이라는 의미는 아닙니다.

하지만 다음과 같은 원인을 우선 검토할 수 있습니다.

Rotor Unbalance
Misalignment
Shaft Runout
Hydraulic Forces
Resonance

따라서 주파수뿐만 아니라 위상과 운전조건을 함께 분석해야 합니다.

2× RPM 진동

2× RPM 성분이 강하게 나타나는 경우에는 정렬 상태나 구조적 문제 등을 검토할 수 있습니다.

대표적으로

Coupling Misalignment
Mechanical Looseness
특정 구조 공진

등을 의심할 수 있습니다.

하지만 이 역시 2× RPM = 무조건 Misalignment라고 단정해서는 안 됩니다.

FFT Spectrum은 원인을 좁히기 위한 중요한 단서이며, 최종 판단은 현장 상태와 다른 측정 결과를 함께 검토해야 합니다.

캐비테이션과 펌프 진동

캐비테이션은 펌프 진동의 대표적인 원인 중 하나입니다.

흡입 측의 유효 NPSH가 충분하지 않으면 임펠러 내부에서 기포가 발생하고 붕괴하면서 압력 변동과 진동이 발생할 수 있습니다.

일반적인 과정은 다음과 같습니다.

NPSHA 부족

↓

기포 발생

↓

Bubble Collapse

↓

압력 변동

↓

Impeller Damage

↓

Vibration 증가

따라서 진동이 증가한 경우에는 NPSH와 흡입조건을 함께 확인해야 합니다.

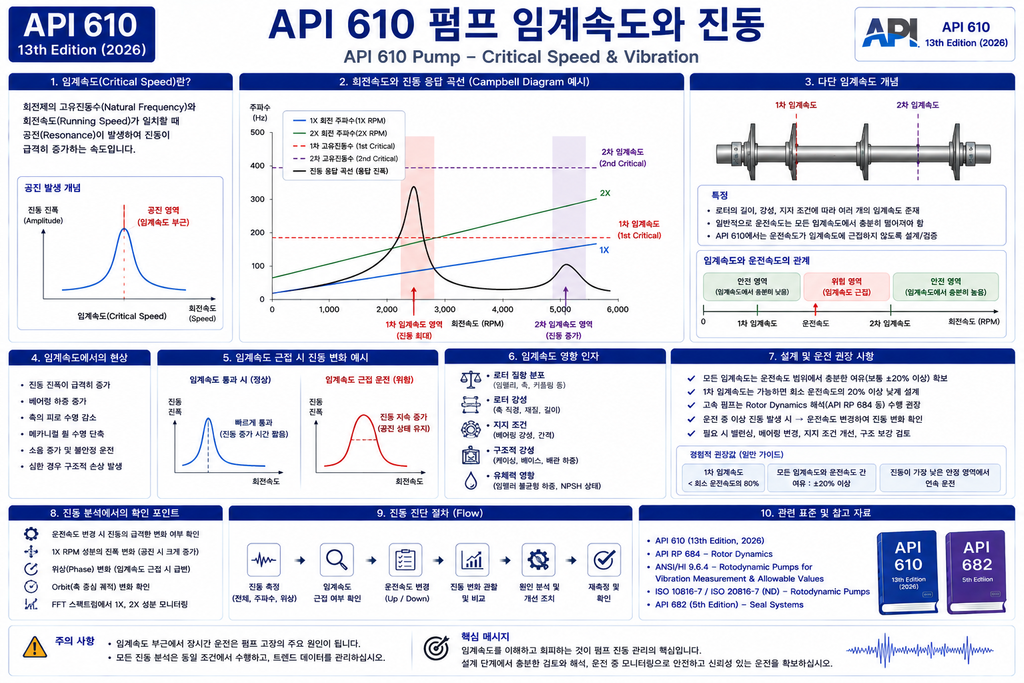

Rotor Dynamics와 임계속도

앞서 작성한 **「API 610 Rotor Dynamics와 임계속도」**와 직접 연결되는 부분입니다.

회전자의 고유진동 특성과 회전속도가 가까워지면 공진이 발생할 가능성이 있습니다.

개념적으로는

Running Speed

↓

Critical Speed 접근

↓

Resonance 가능성 증가

↓

Vibration Amplitude 증가

와 같은 관계가 나타날 수 있습니다.

API의 Rotor Dynamics 관련 자료인 API RP 684는 Lateral Critical Speeds, Unbalance Response, Stability 및 Rotor Balancing 등을 다루는 자료입니다.

따라서 고속펌프에서는 단순한 Overall Vibration 측정뿐 아니라 Rotor Dynamics 분석이 중요합니다.

Unbalance와 진동

임펠러와 축의 질량 분포가 회전축 중심에서 벗어나면 원심력이 발생합니다.

개념적으로 불평형력은 회전속도가 증가할수록 커집니다.

따라서 고속펌프에서는 작은 불평형도 큰 진동으로 발전할 수 있습니다.

특히 임펠러는 회전속도가 높기 때문에

주조 편차
가공 편차
마모
침식
부식
이물질 부착

등으로 질량분포가 변하면 진동이 증가할 수 있습니다.

Shaft Misalignment

펌프와 모터의 축 정렬이 적절하지 않으면 Coupling과 Bearing에 추가적인 하중이 발생할 수 있습니다.

정렬불량은

Coupling

→ Shaft

→ Bearing

→ Mechanical Seal

로 영향을 전달할 수 있습니다.

따라서 진동 증가와 Mechanical Seal 수명 감소가 동시에 나타난다면 Alignment 상태를 확인하는 것이 중요합니다.

Bearing 문제와 진동

Bearing은 Rotor를 지지하는 핵심 부품입니다.

베어링에 문제가 발생하면

진동 증가
온도 상승
소음 증가
윤활 문제
Shaft movement

등이 발생할 수 있습니다.

FFT 분석에서는 베어링의 결함과 관련된 주파수 성분이 나타날 수 있습니다.

따라서 베어링 상태진단에서는

진동 + 온도 + 윤활 상태

를 함께 관리하는 것이 좋습니다.

Mechanical Seal과 진동의 관계

Mechanical Seal은 진동에 민감한 펌프 부품입니다.

Rotor가 과도하게 움직이면 Seal Face의 안정적인 접촉 조건이 악화될 수 있습니다.

결과적으로

Rotor Vibration

↓

Shaft Movement

↓

Seal Face Instability

↓

Leakage 증가

↓

Mechanical Seal Failure

로 이어질 수 있습니다.

따라서 API 610 Mechanical Seal과 API 682를 이해할 때도 펌프 진동 분석이 중요합니다.

Piping과 Foundation도 확인해야 한다

펌프 자체가 정상이어도 배관이나 기초가 진동의 원인이 될 수 있습니다.

특히 다음 항목을 확인해야 합니다.

배관

Excessive Piping Load
배관 지지 불량
열팽창
배관 공진
흡입 배관 형상

Foundation

Baseplate 강성
Anchor Bolt
Grouting
Foundation Resonance

따라서 펌프 진동이 발생하면 펌프만 분해하기 전에 주변 시스템을 함께 조사하는 것이 중요합니다.

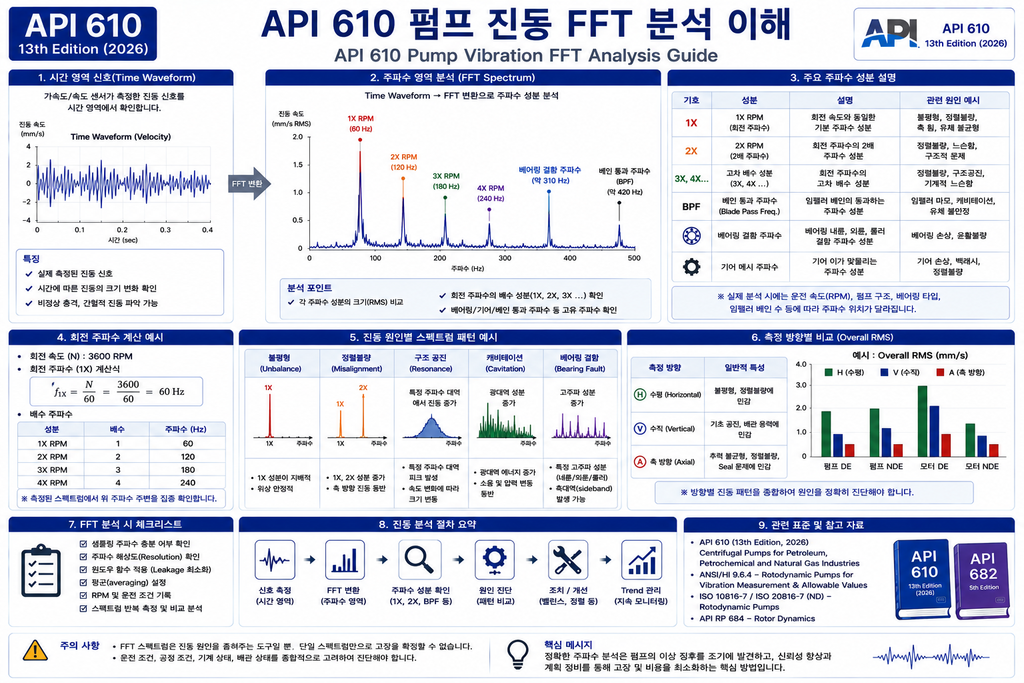

진동 분석의 핵심은 FFT

FFT(Fast Fourier Transform)는 시간 영역의 진동 신호를 주파수 영역으로 변환하는 방법입니다.

예를 들어 다음과 같은 Spectrum이 나타났다고 가정해 보겠습니다.

진동
 ↑
 │       │
 │       │  1× RPM
 │       │
 │   │   │
 │   │   │
 │___│___│____________→ 주파수
     2×  1×

이러한 분석을 통해

회전주파수

배수 주파수

Blade Pass Frequency

Bearing 관련 주파수

등을 구분할 수 있습니다.

따라서 펌프 진동 문제를 해결하려면 단순히 진동계를 들고 측정하는 것보다 Spectrum 분석 능력이 중요합니다.

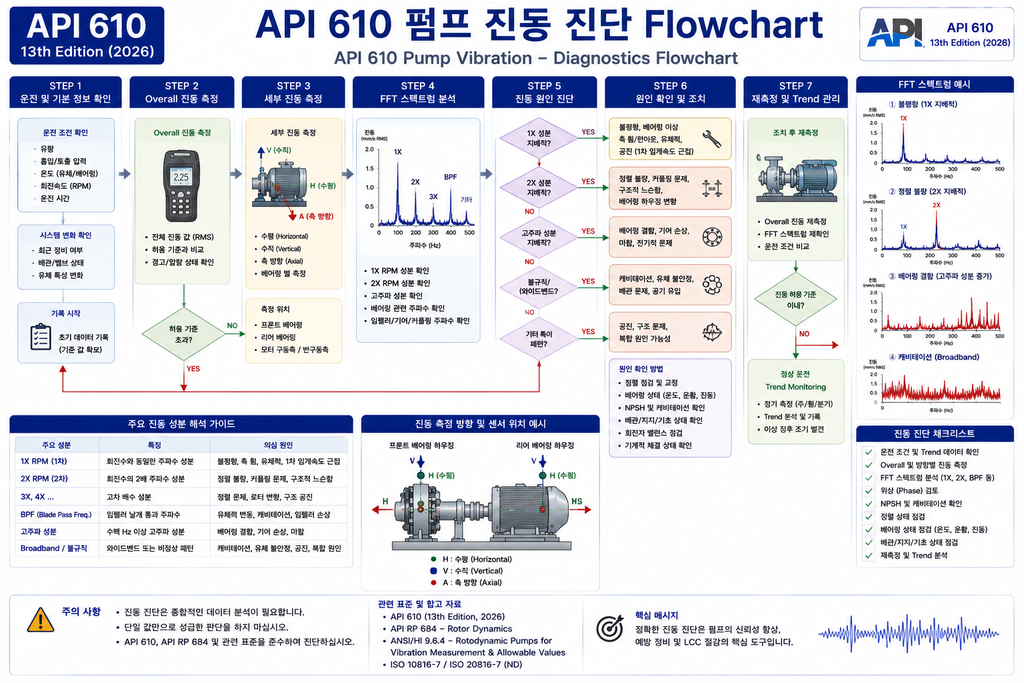

진동 분석 기본 순서

실무에서는 다음 순서로 분석하는 것을 추천합니다.

STEP 1

현재 운전조건 확인

↓

STEP 2

Overall Vibration 측정

↓

STEP 3

Horizontal / Vertical / Axial 측정

↓

STEP 4

FFT Spectrum 측정

↓

STEP 5

1× / 2× RPM 확인

↓

STEP 6

Bearing 관련 주파수 확인

↓

STEP 7

NPSH 및 캐비테이션 확인

↓

STEP 8

Alignment 확인

↓

STEP 9

Rotor Dynamics / Critical Speed 검토

↓

STEP 10

Mechanical Seal 및 Bearing 상태 확인

↓

STEP 11

Piping / Foundation 확인

↓

STEP 12

정비 후 진동 재측정

진동 증가 원인별 진단표

진동 특징	우선 검토할 원인
1× RPM 증가	Unbalance, Runout, Resonance
2× RPM 증가	Misalignment, Looseness
고주파 증가	Bearing, 마찰, 일부 기계적 문제
불규칙한 진동	Cavitation, 유체 불안정
특정 RPM에서 급증	Resonance, Critical Speed
Axial 진동 증가	Alignment, Thrust, Hydraulic Force
유량 변화와 함께 증가	Hydraulic Instability
Seal 누설과 함께 증가	Shaft movement, Seal 문제
정비 후 갑자기 증가	Alignment, Assembly, Balance
운전시간에 따라 증가	Bearing, Wear, Fouling

이 표는 진단의 출발점이지 단일 진동 패턴만으로 고장을 확정하는 기준은 아닙니다.

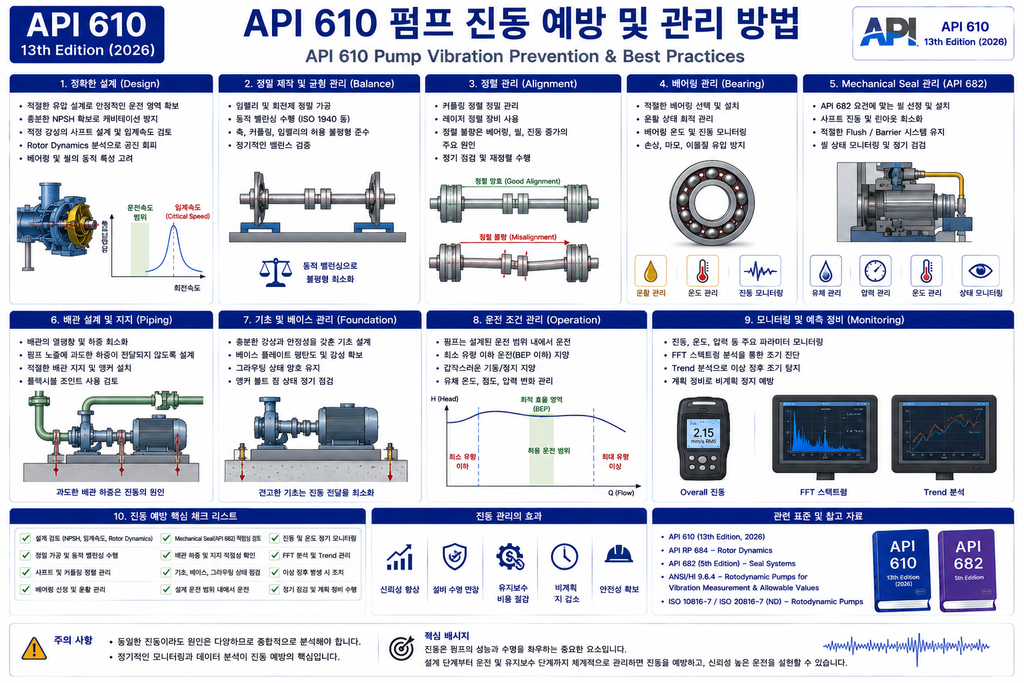

API 610 펌프 진동을 예방하는 방법

진동은 문제가 발생한 후 제거하는 것보다 설계 단계에서 예방하는 것이 효과적입니다.

① Rotor Balance

임펠러와 Rotor의 균형을 적절히 관리합니다.

② Shaft Design

충분한 강성과 적절한 동적 특성을 확보합니다.

③ Critical Speed 검토

운전속도와 공진 가능성을 분석합니다.

④ Bearing 선정

적절한 강성과 감쇠 특성을 고려합니다.

⑤ Mechanical Seal

API 682 요구사항과 Pump 조건을 함께 검토합니다.

⑥ NPSH 확보

캐비테이션 발생 가능성을 줄입니다.

⑦ 배관 설계

과도한 Nozzle Load와 배관 응력을 방지합니다.

⑧ Foundation

충분한 구조적 강성과 안정성을 확보합니다.

진동 관리는 예방정비와 연결된다

진동 데이터를 지속적으로 기록하면 펌프의 상태 변화를 조기에 발견할 수 있습니다.

예를 들어,

정상
  ↓
진동 소폭 증가
  ↓
Trend 변화
  ↓
FFT 변화
  ↓
원인 분석
  ↓
계획정비
  ↓
고장 예방

이러한 방식은 갑작스러운 펌프 고장으로 인한 생산중단과 긴급정비 비용을 줄이는 데 도움이 됩니다.

따라서 진동 분석은 단순한 검사 기술이 아니라 Predictive Maintenance의 핵심 도구라고 할 수 있습니다.

진동 분석과 LCC

진동을 조기에 관리하면 펌프의 생애주기비용(LCC)에도 영향을 줄 수 있습니다.

진동 증가

→ Bearing 손상

→ Seal 손상

→ Shaft/Impeller 손상

→ 계획되지 않은 정지

→ 생산손실

→ 유지보수 비용 증가

로 이어질 수 있기 때문입니다.

따라서 「Life Cycle Cost(LCC)란 무엇인가?」와 연결하면 기술적인 콘텐츠 클러스터를 더욱 강화할 수 있습니다.

결론

API 610 펌프 진동 분석은 단순히 진동값을 측정하는 작업이 아닙니다.

정확한 진단을 위해서는

Overall Vibration

FFT Spectrum

1×/2× RPM

Phase

운전조건

NPSH

Rotor Dynamics

Bearing

Mechanical Seal

Piping/Foundation

을 종합적으로 분석해야 합니다.

특히 특정 회전속도에서 진동이 급격히 증가한다면 Critical Speed와 Resonance 가능성을 검토해야 하며, 유량 변화와 함께 진동이 증가한다면 유체역학적 원인도 확인해야 합니다.

현재 ISO에서는 산업용 회전기계의 진동 평가 체계를 ISO 20816 계열로 발전시키고 있으며, 펌프에 특화된 ISO 20816-7은 현재 ISO/AWI 단계에서 개정 작업이 진행 중입니다. 현행 발행 표준은 ISO 10816-7:2009입니다.

따라서 API 610 펌프의 진동관리는

측정 → 분석 → 원인 규명 → 개선 → Trend Monitoring

의 반복적인 관리체계로 접근하는 것이 가장 효과적입니다.
