API 610 Minimum Flow이란?
원심펌프는 일반적으로 BEP(Best Efficiency Point) 부근에서 가장 안정적이고 효율적으로 운전하도록 설계됩니다.
하지만 실제 플랜트에서는 항상 설계 유량으로 운전할 수 있는 것은 아닙니다.
공정 조건에 따라 유량이 감소하면 펌프가 BEP에서 멀어지면서 내부 유동이 불안정해질 수 있습니다.
특히 지나치게 낮은 유량에서는
저유량
→ 내부 재순환
→ 유체력 증가
→ 진동 증가
→ 캐비테이션 및 온도 상승 가능성
→ 베어링·Mechanical Seal·임펠러 손상
으로 이어질 수 있습니다.
Hydraulic Institute 역시 펌프가 Preferred Operating Region(POR)을 벗어나면 유동의 균일성이 떨어지고 재순환·박리·유체유발진동 및 국부적인 캐비테이션이 발생할 수 있다고 설명합니다.

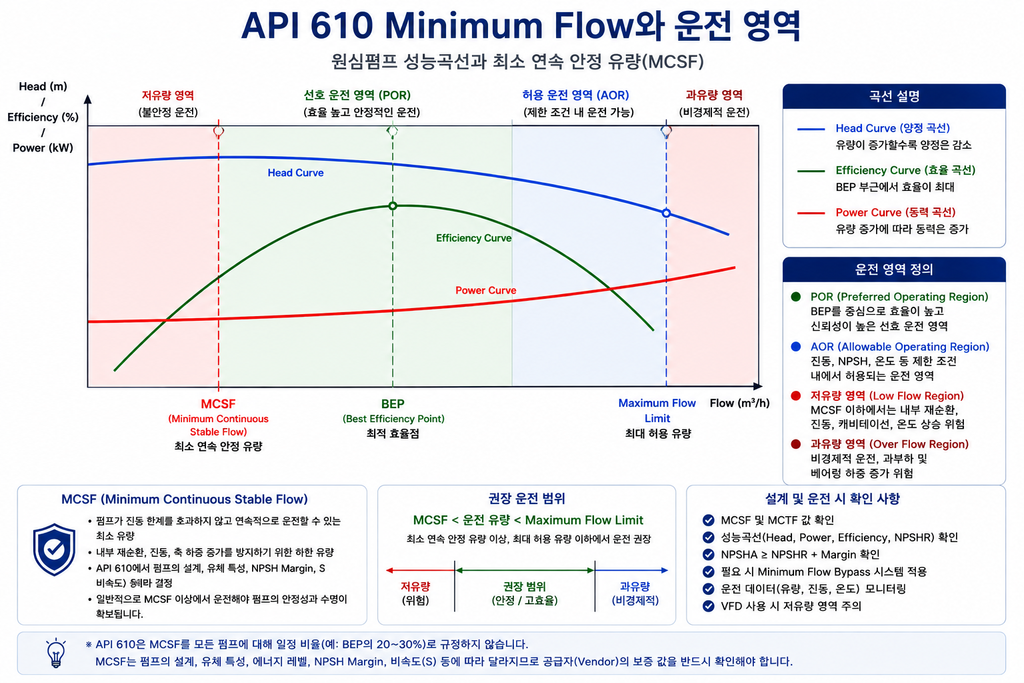

API 610에서 말하는 Minimum Continuous Stable Flow
API 610에서 중요한 개념이 MCSF(Minimum Continuous Stable Flow)입니다.
MCSF는 쉽게 말하면,
펌프가 API 610에서 정한 진동 한계를 초과하지 않고 연속적으로 운전할 수 있는 최저 유량
입니다.
따라서 MCSF는 단순히
“펌프에서 흘러야 하는 최소한의 물”
이라는 의미가 아닙니다.
펌프의 유체역학적 안정성과 진동을 고려한 최소 연속 운전 유량이라는 점이 중요합니다.
Minimum Continuous Thermal Flow란?
또 하나 중요한 개념이 MCTF(Minimum Continuous Thermal Flow)입니다.
이는 펌핑 유체의 온도 상승 때문에 펌프 운전이 손상되지 않는 최소 연속 유량을 의미합니다.
저유량에서는 펌프가 전달한 에너지 중 상당 부분이 유체의 온도 상승으로 나타날 수 있습니다.
개념적으로는
유량 감소
↓
펌프 효율 저하
↓
단위 유량당 발생하는 열 증가
↓
유체 온도 상승
↓
증기압 상승 가능성
↓
캐비테이션 및 운전 문제
로 이어질 수 있습니다.
따라서 펌프의 최소유량은 진동만으로 결정해서는 안 됩니다.

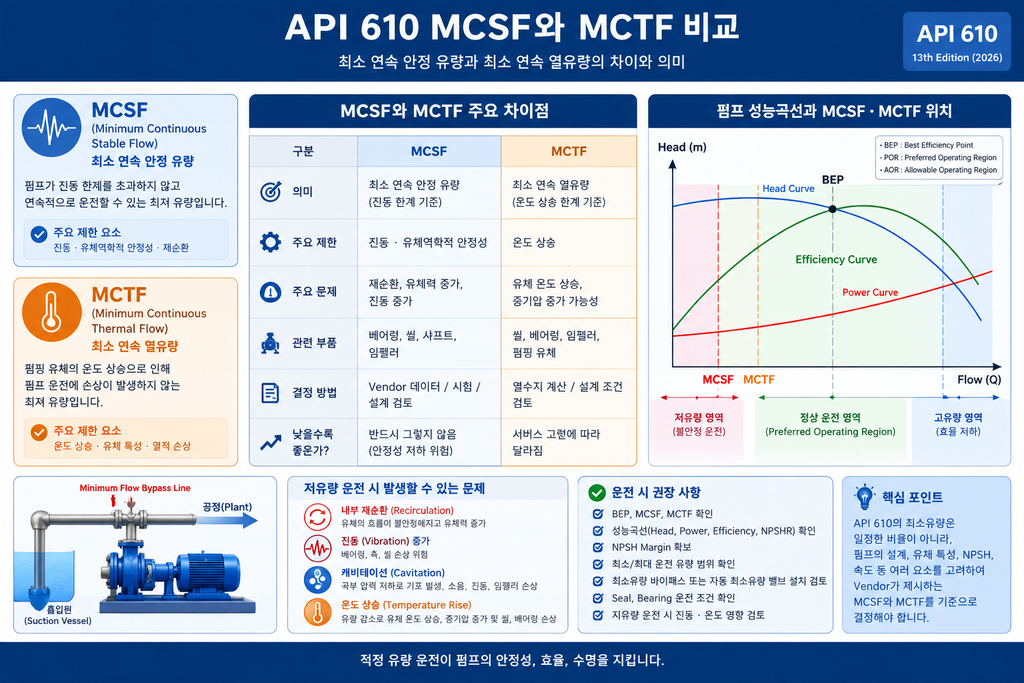

MCSF와 MCTF 중 어느 것이 중요한가?
실제 펌프 선정에서는 다음 두 가지를 모두 확인해야 합니다.
| 구분 | MCSF | MCTF |
|---|---|---|
| 의미 | 최소 연속 안정 유량 | 최소 연속 열유량 |
| 주요 제한 | 진동·유체역학적 안정성 | 온도 상승 |
| 주요 문제 | 재순환, 유체력, 진동 | 유체 온도 상승 |
| 관련 부품 | Bearing, Seal, Shaft, Impeller | Seal, Bearing, Impeller, 유체 |
| 결정 방법 | Vendor/시험/설계 검토 | 열수지 및 설계조건 검토 |
| 낮을수록 좋은가? | 반드시 그렇지는 않음 | 서비스 조건에 따라 달라짐 |
실제 최소 운전유량은 두 제한조건과 기타 설계·공정 조건을 종합해서 결정해야 합니다.

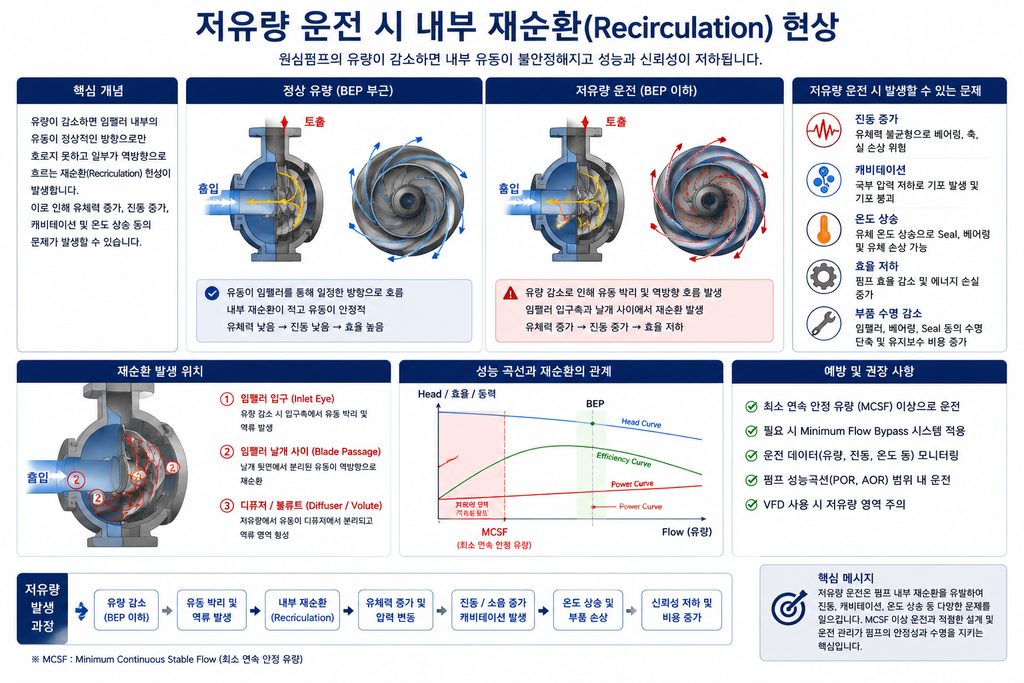

저유량 운전에서 발생하는 내부 재순환
저유량 운전의 가장 중요한 현상 중 하나가 Internal Recirculation입니다.
펌프의 임펠러는 특정 유량 조건에서 가장 적절한 입구 및 출구 유동을 형성하도록 설계됩니다.
유량이 지나치게 감소하면 임펠러 내부에서 유체가 정상적인 방향으로만 흐르지 못하고 일부가 역방향으로 움직이는 재순환 현상이 발생할 수 있습니다.
개념적으로:
정상 유량
→ 안정적인 유동
→ 낮은 유체력
→ 낮은 진동
반면,
저유량
→ 유동 박리
→ 내부 재순환
→ 압력 변동
→ 유체력 증가
→ 진동 증가
가 될 수 있습니다.
Hydraulic Institute도 BEP에서 멀어질수록 유동 재순환과 박리가 증가하고 펌프의 하중과 진동에 영향을 줄 수 있다고 설명합니다.

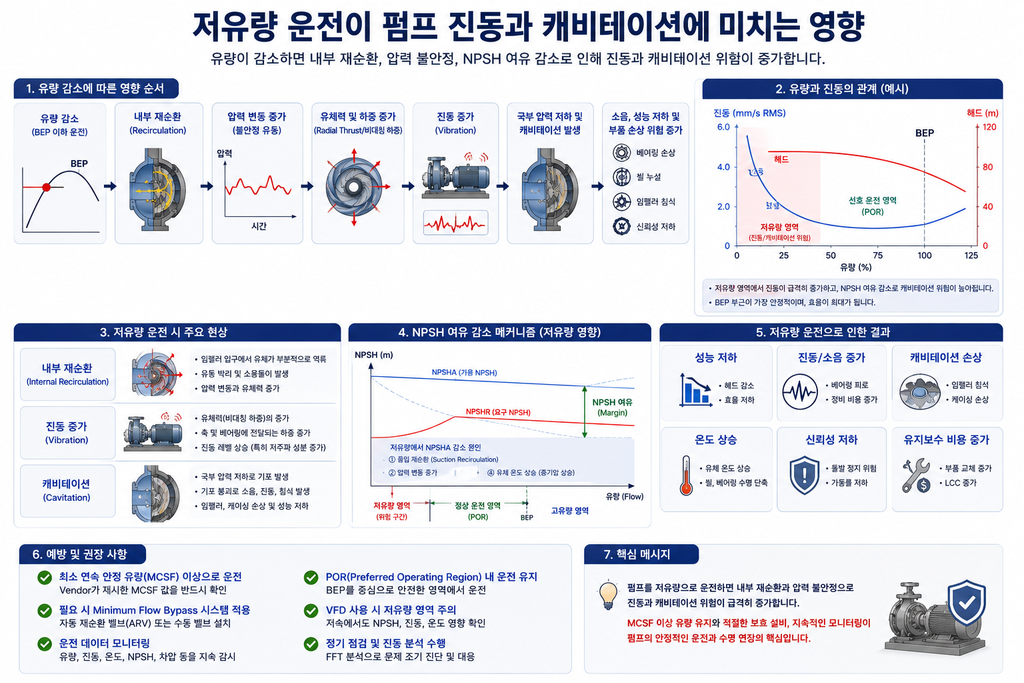

저유량과 펌프 진동
저유량 운전은 펌프 진동과 직접 연결될 수 있습니다.
특히 진동 분석에서는 유량을 함께 기록하는 것이 중요합니다.
예를 들어,
정상 유량
→ 진동 2.0 mm/s
저유량
→ 진동 3.5 mm/s
더 낮은 유량
→ 진동 5.0 mm/s
와 같이 유량 감소와 진동 증가가 동시에 나타난다면 저유량에 따른 유체역학적 불안정성을 의심할 수 있습니다.
Hydraulic Institute의 진동 분석 자료에서도 낮은 유량에서 진동이 증가하는 현상과 내부 재순환을 중요한 진단 대상으로 다루고 있습니다.
저유량과 캐비테이션
많은 사람들이 캐비테이션은 단순히
“NPSHA가 부족해서 발생한다.”
라고 생각합니다.
하지만 저유량 운전에서도 유체의 국부적인 압력 변화와 재순환 때문에 캐비테이션 문제가 발생하거나 악화될 수 있습니다.
저유량에서
Suction Recirculation
→ 국부 압력 저하
→ 기포 발생
→ 기포 붕괴
→ 소음·진동
→ 임펠러 손상
으로 이어질 수 있습니다.
따라서 NPSH를 충분히 확보했더라도 저유량 운전 문제를 완전히 배제할 수 있는 것은 아닙니다.
Hydraulic Institute는 AOR을 결정하는 요소에 NPSH margin뿐 아니라 suction recirculation, vibration, temperature rise 등을 함께 포함하고 있습니다.
저유량에서 온도가 상승하는 이유
펌프는 유체에 에너지를 전달합니다.
하지만 모든 입력 동력이 유용한 유체 에너지로 변환되는 것은 아닙니다.
일부는 손실되어 열로 변환됩니다.
특히 유량이 매우 낮아지면 이 열이 상대적으로 적은 양의 유체에 집중되기 때문에 유체 온도가 빠르게 상승할 수 있습니다.
이것이 MCTF를 별도로 고려하는 이유입니다.
특히 다음과 같은 유체에서는 더욱 주의해야 합니다.
- LPG
- LNG
- Hydrocarbon
- Ammonia
- 저비점 유체
- 고온 유체
유체 온도가 증가하면 증기압도 변화하기 때문에 NPSH 여유에도 영향을 줄 수 있습니다.
API 610에서 MCSF를 일정한 비율로 보면 안 되는 이유
인터넷에서 다음과 같은 내용을 쉽게 볼 수 있습니다.
“최소유량은 BEP의 20~30%이다.”
하지만 이것을 API 610의 보편적인 규정값으로 사용하면 안 됩니다.
API 610 자료는 MCSF가 펌프의 suction-specific speed, energy level, hydraulic design, pumped liquid 및 NPSH margin 등의 영향을 받는다고 설명합니다. 특히 suction-specific speed가 증가할수록 MCSF가 일반적으로 증가하는 경향이 있다고 명시합니다.
따라서:
MCSF = BEP의 특정 %
라고 일률적으로 정하는 것보다
MCSF = 해당 펌프의 Vendor가 제시하는 안정 운전 한계
로 이해하는 것이 정확합니다.
BEP와 Minimum Flow의 관계
펌프 성능곡선을 보면 일반적으로 다음과 같이 생각할 수 있습니다.
Head
↑
│\
│ \
│ \ ● BEP
│ \ /
│ \ /
│ \ /
│______\/____________→ Flow
↑
MCSFBEP는 효율이 가장 높은 지점입니다.
반면 MCSF는 펌프가 안정적으로 연속 운전할 수 있는 최저 유량 경계입니다.
따라서
MCSF < Operating Flow ≈ BEP
가 되도록 운전하는 것이 일반적으로 바람직합니다.
Hydraulic Institute는 POR을 BEP를 중심으로 효율과 신뢰성이 크게 저하되지 않는 유량 범위로 설명하며, AOR은 진동·온도·NPSH·소음·축 변형 등 여러 제한조건에 의해 결정된다고 설명합니다.
Minimum Flow와 POR·AOR
펌프의 운전영역은 단순히 “최소유량~최대유량”으로만 생각해서는 안 됩니다.
BEP
Best Efficiency Point
↓
POR
Preferred Operating Region
↓
AOR
Allowable Operating Region
↓
MCSF
Minimum Continuous Stable Flow
와 같은 관계로 이해할 수 있습니다.
Hydraulic Institute의 2024년 ANSI/HI 9.6.3 자료에서도 POR 및 AOR의 경계를 유량, specific speed, NPSH, 재순환, 온도, 진동 등의 다양한 요소와 연계하여 다루고 있습니다.

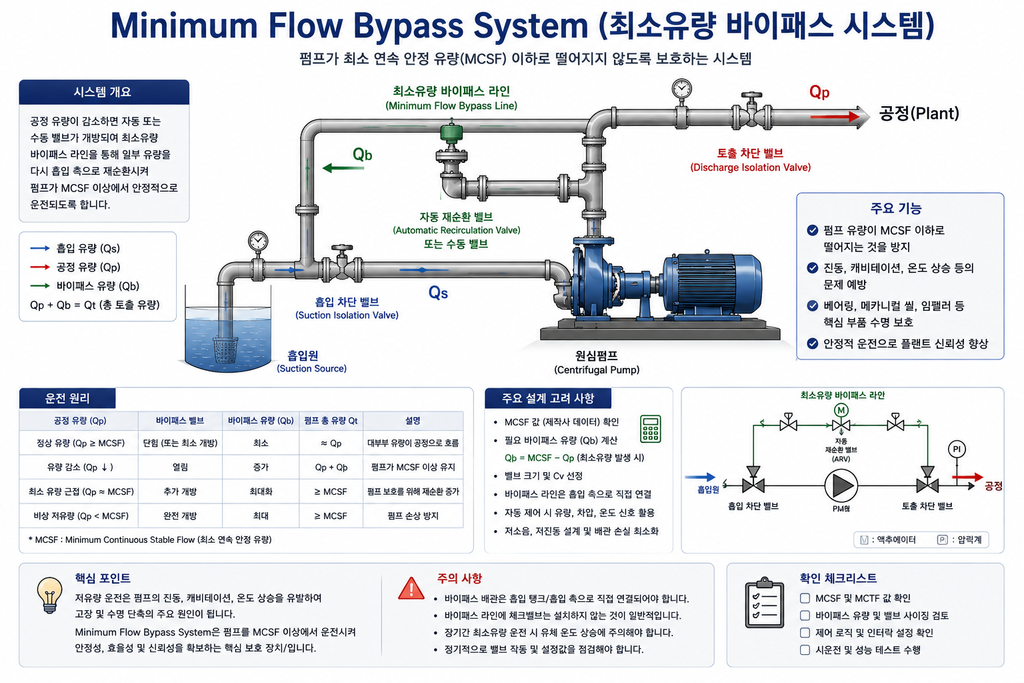

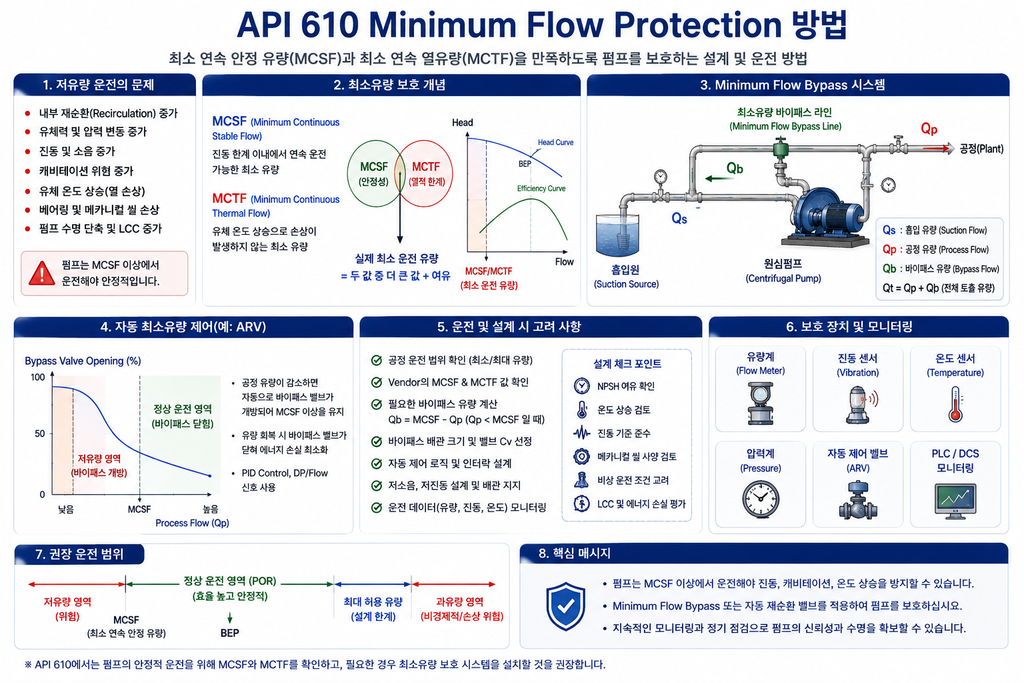

최소유량 바이패스란?
공정에서 펌프 유량이 MCSF 이하로 내려갈 가능성이 있다면 Minimum Flow Bypass 또는 Minimum Flow Recirculation Line을 설치하는 방법을 사용할 수 있습니다.
기본적인 구조는 다음과 같습니다.
┌────── 공정
│
Pump ────────────┤
│
│
└──── Minimum Flow Bypass
│
↓
Suction Vessel
펌프 토출측의 일부 유량을 다시 흡입원으로 되돌려 펌프가 최소 안정 유량 이하로 떨어지지 않도록 하는 방식입니다.
다만 바이패스 유량을 임의로 결정해서는 안 됩니다.
MCSF + MCTF + 공정조건 + 유체 특성 + 밸브 특성
을 함께 고려해야 합니다.
자동 최소유량 밸브
공정의 유량이 크게 변하는 경우에는 Automatic Recirculation Valve(ARV) 또는 자동 최소유량 시스템을 고려할 수 있습니다.
개념은 다음과 같습니다.
정상 유량
→ Bypass 닫힘 또는 최소 개방
유량 감소
→ Bypass 개방
최소유량 접근
→ 충분한 재순환 유량 확보
유량 회복
→ Bypass 감소
이 방식은 운전자의 지속적인 수동 조작 없이 펌프를 보호하는 데 도움이 됩니다.
VFD를 이용한 저유량 문제 관리
Variable Frequency Drive(VFD)를 사용하는 펌프에서는 회전속도를 조절하여 공정 유량을 변경할 수 있습니다.
하지만 중요한 점은:
VFD가 있다고 해서 최소유량 문제가 자동으로 해결되는 것은 아닙니다.
속도를 낮추면 펌프 성능곡선 자체가 변하기 때문에 각 속도에서
- BEP
- MCSF
- NPSH
- 진동
- 모터 부하
- AOR
등을 다시 검토해야 합니다.
특히 API 610 펌프의 실제 운전범위는 속도 변화까지 고려하여 Vendor와 함께 확인하는 것이 안전합니다.
저유량 운전이 펌프 수명에 미치는 영향
지속적인 저유량 운전은 여러 부품의 수명을 감소시킬 수 있습니다.
임펠러
- 재순환
- 침식
- 캐비테이션
Shaft
- Radial load
- Deflection
- Fatigue
Bearing
- 불안정한 하중
- 진동 증가
Mechanical Seal
- Shaft movement
- Face instability
- Leakage
Casing
- 압력 변동
- 국부 하중
결국
저유량 운전
→ 진동 및 온도 증가
→ 부품 수명 감소
→ 정비 증가
→ LCC 증가
로 연결될 수 있습니다.
저유량과 Mechanical Seal
**「API 610 Mechanical Seal과 API 682」**와도 직접 연결되는 부분입니다.
저유량으로 인해 펌프 내부 압력과 유체력이 불안정해지면 Shaft의 동적 거동에도 영향을 줄 수 있습니다.
그 결과 Mechanical Seal에
- Face loading 변화
- 온도 증가
- 진동
- 누설
등이 발생할 가능성이 있습니다.
따라서 Mechanical Seal을 선정할 때도 정상 운전점뿐 아니라 예상되는 최소유량 조건을 함께 검토하는 것이 좋습니다.
저유량 운전과 진동 분석
진동 측정 시 다음 데이터를 동시에 기록하는 것을 권장합니다.
| 측정 항목 | 이유 |
|---|---|
| Flow | 저유량 여부 |
| RPM | 회전조건 |
| Suction Pressure | 흡입조건 |
| Discharge Pressure | 운전점 |
| NPSHA | 캐비테이션 가능성 |
| Vibration | 상태 확인 |
| FFT | 진동 원인 분석 |
| Temperature | 열적 문제 |
| Bearing Temperature | 베어링 상태 |
특히 유량과 진동을 동시에 Trend Monitoring하면 저유량 문제를 훨씬 쉽게 발견할 수 있습니다.
Hydraulic Institute도 진동 문제를 분석할 때 유량, 속도, NPSH 및 시스템 조건과 진동 데이터를 함께 추적하는 것이 중요하다고 설명합니다.
실제 현장에서 확인해야 할 사항
펌프가 저유량으로 운전되고 있다면 다음 순서로 확인하는 것을 추천합니다.
STEP 1
현재 실제 유량 측정
↓
STEP 2
BEP와 현재 운전점 비교
↓
STEP 3
Vendor MCSF 확인
↓
STEP 4
MCTF 확인
↓
STEP 5
NPSHA와 NPSHR 확인
↓
STEP 6
진동 측정
↓
STEP 7
Suction Recirculation 확인
↓
STEP 8
Discharge Recirculation 확인
↓
STEP 9
유체 온도 확인
↓
STEP 10
Minimum Flow Bypass 검토
API 610 Minimum Flow에서 구매자가 Vendor에게 요구해야 할 자료
펌프 구매 단계에서는 다음 정보를 요청하는 것이 좋습니다.
Pump Data Sheet
- Rated Flow
- Rated Head
- Rated Speed
- BEP Flow
- NPSHR
Minimum Flow
- MCSF
- MCTF
- Minimum Allowable Flow
- Maximum Allowable Flow
Operating Region
- POR
- AOR
- Rated Operating Point
- Minimum Operating Point
- Maximum Operating Point
성능곡선
- Head–Flow Curve
- Efficiency Curve
- Power Curve
- NPSHR Curve
그리고 특히
“Please state the vendor-recommended minimum continuous stable flow and minimum continuous thermal flow.”
와 같이 명확하게 요청하는 것이 좋습니다.
LPG 펌프에서는 더욱 중요하다
LPG는 비교적 높은 증기압을 갖는 유체이기 때문에
- 저유량
- 온도상승
- 흡입압력 변화
- 증기압
이 서로 영향을 줄 수 있습니다.
Vendor에게 반드시
- MCSF
- MCTF
- NPSHR
- NPSH Margin
- Low-flow operating limit
- Minimum-flow bypass requirement
- Seal operating condition
- 저온 재질 및 Seal 조건
을 확인하는 것이 좋습니다.
결론
API 610 Minimum Flow은 단순히 “펌프가 흘려야 하는 최소 유량”을 의미하지 않습니다.
핵심은 두 가지입니다.
MCSF
Minimum Continuous Stable Flow
→ 진동 한계를 초과하지 않고 연속 운전할 수 있는 최저 유량
MCTF
Minimum Continuous Thermal Flow
→ 펌핑 유체의 온도 상승으로 운전이 손상되지 않는 최저 유량
API 610은 MCSF가 펌프의 suction-specific speed, hydraulic design, energy level, 유체 및 NPSH margin 등의 영향을 받는다고 설명합니다. 따라서 “MCSF는 BEP의 20~30%”와 같은 숫자를 API 610의 고정 규정처럼 사용하는 것은 적절하지 않습니다.
결국 펌프의 안정적인 운전을 위해서는
BEP → POR → AOR → MCSF → MCTF → NPSH → 진동 → 온도
를 하나의 시스템으로 검토해야 합니다.
특히 저유량 운전이 예상되는 API 610 펌프에서는 Vendor가 제시하는 MCSF와 MCTF를 구매사양서 단계에서 확인하고, 필요한 경우 Minimum Flow Bypass 또는 Automatic Recirculation System을 설계하는 것이 중요합니다.
