API 610 펌프 성능시험과 검사 | 성능시험·기계운전시험·검사 기준

API 610 펌프 성능시험이 중요한 이유

API 610 펌프는 석유·석유화학·천연가스 산업에서 중요한 공정설비로 사용됩니다.

따라서 펌프를 제작했다고 해서 바로 현장에 설치하는 것이 아니라 설계 요구사항과 구매사양을 실제 시험으로 확인하는 과정이 중요합니다.

API가 공개한 회전기기 Source Inspection 자료에서도 펌프 성능시험의 목적을 구매주문서와 Pump Data Sheet에 명시된 성능 확인, 진동 확인 및 기계적 운전의 이상 유무 확인으로 설명하고 있습니다.

즉, 성능시험은 단순히

“펌프가 돌아가는가?”

를 확인하는 시험이 아닙니다.

다음과 같은 질문에 답하기 위한 시험입니다.

요구 유량을 만족하는가?
요구 Head를 만족하는가?
효율이 적절한가?
NPSH 성능은 요구조건에 맞는가?
진동이 허용범위 내인가?
베어링과 Seal은 안정적인가?
장시간 운전에서 이상이 없는가?

API 610 펌프 성능시험의 기본 구조

펌프의 공장시험은 크게 다음과 같은 관점에서 이해할 수 있습니다.

설계 및 구매사양
       ↓
Pump Data Sheet
       ↓
제작 및 조립
       ↓
치수 및 재질 검사
       ↓
Hydrostatic Test
       ↓
Performance Test
       ↓
Mechanical Run Test
       ↓
진동·온도·윤활 상태 확인
       ↓
검사 결과 검토
       ↓
최종 승인
       ↓
출하

실제 시험 범위와 입회 여부, 시험 종류 및 acceptance criteria는 구매사양서, Inspection & Test Plan(ITP), API 610 및 관련 계약문서를 함께 확인해야 합니다.

Pump Data Sheet가 출발점이다

펌프 시험에서 가장 먼저 확인해야 하는 자료가 Pump Data Sheet입니다.

여기에는 일반적으로 다음과 같은 설계 및 운전조건이 포함됩니다.

Rated Flow
Rated Head
Suction Pressure
Discharge Pressure
NPSHA
Pump Speed
Fluid
Temperature
Specific Gravity
Viscosity
Material
Driver
Operating Range

API의 Source Inspection 자료에서도 Pump Data Sheet가 구매·설계·제작 및 최종 검사 과정에서 중요한 기준 문서로 사용된다고 설명합니다.

따라서 성능시험 결과를 평가할 때는 시험 결과만 보는 것이 아니라 원래 구매사양과 비교해야 합니다.

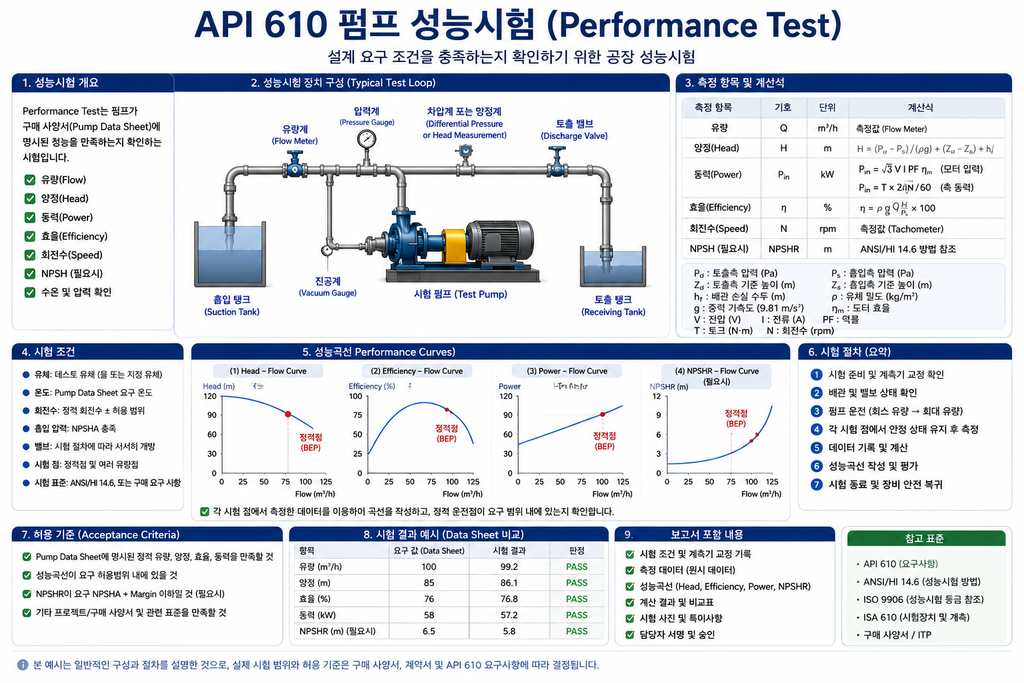

Performance Test란?

Performance Test는 펌프의 실제 성능이 요구된 성능과 일치하는지를 확인하는 시험입니다.

대표적인 측정값은 다음과 같습니다.

Flow

펌프 유량

Head

펌프가 발생시키는 양정 또는 차압

Power

펌프 또는 Driver의 입력동력

Efficiency

펌프 효율

Speed

회전속도

NPSH

필요한 경우 NPSH 성능

Hydraulic Institute의 ANSI/HI 14.6은 Rotodynamic Pump의 hydraulic performance acceptance testing을 다루며, Flow, Head, Input Power, Speed, Torque 및 Temperature 등의 측정을 포함합니다.

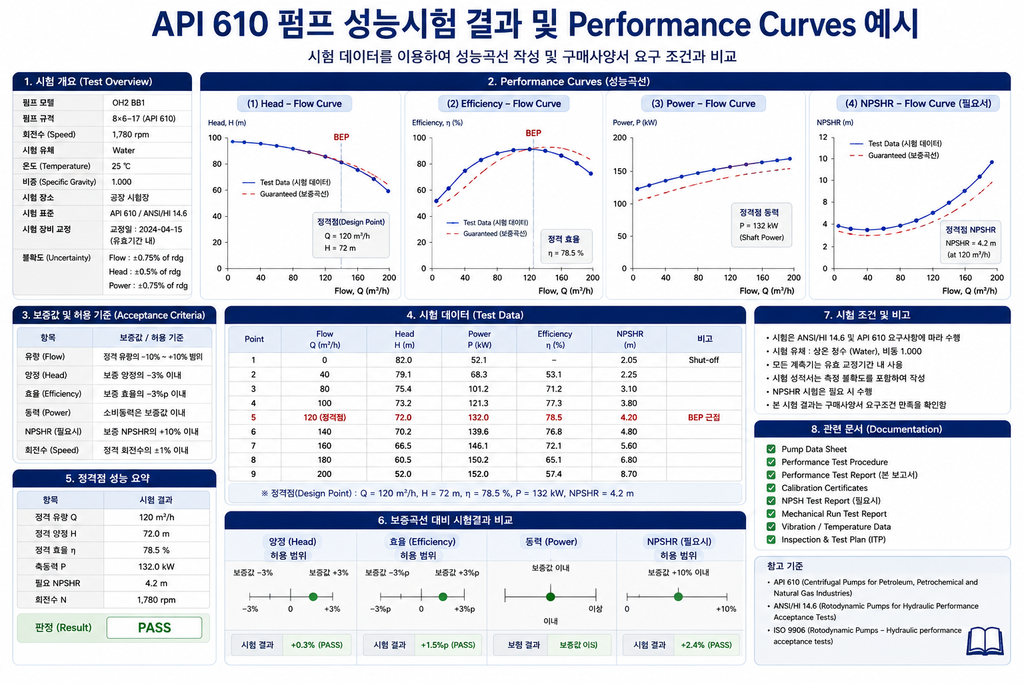

API 610 펌프 성능곡선은 어떻게 확인하는가?

시험 결과는 일반적으로 Performance Curve 형태로 정리할 수 있습니다.

대표적으로 다음 곡선을 확인합니다.

Head–Flow Curve
Efficiency–Flow Curve
Power–Flow Curve
NPSHR–Flow Curve

개념적으로:

Head
 ↑
 │\
 │ \
 │  \
 │   \        ● Rated Point
 │    \      /
 │     \____/
 └────────────────→ Flow

실제 시험에서는 여러 유량점에서 데이터를 측정하여 성능곡선을 작성하고 구매사양에서 요구하는 운전점과 비교합니다.

API의 공개 Source Inspection 자료에도 실제 펌프 성능시험 결과를 Performance Curve 형태로 작성하는 예시가 제시되어 있습니다.

API 610 펌프 성능시험에서 확인하는 주요 항목

항목	확인 목적
Flow	요구 유량 충족 여부
Head	요구 양정 충족 여부
Efficiency	에너지 성능
Power	Driver 용량 및 소비동력
Speed	시험조건 확인
NPSH	흡입성능
Vibration	기계적 안정성
Bearing Temperature	베어링 상태
Lubrication	윤활 상태
Leakage	Seal 상태

성능시험에서 펌프의 Head와 Flow를 확인하기 위해서는 원심펌프 성능곡선(H-Q Curve) 읽는 방법을 이해할 필요가 있습니다.

특히 Flow와 Head만 확인하고 시험을 끝내는 것은 충분하지 않습니다.

API의 공개 검사자료도 성능곡선뿐 아니라 진동, 오일 온도 상승 및 베어링 관련 상태를 시험 결과에 포함하는 예를 보여줍니다.

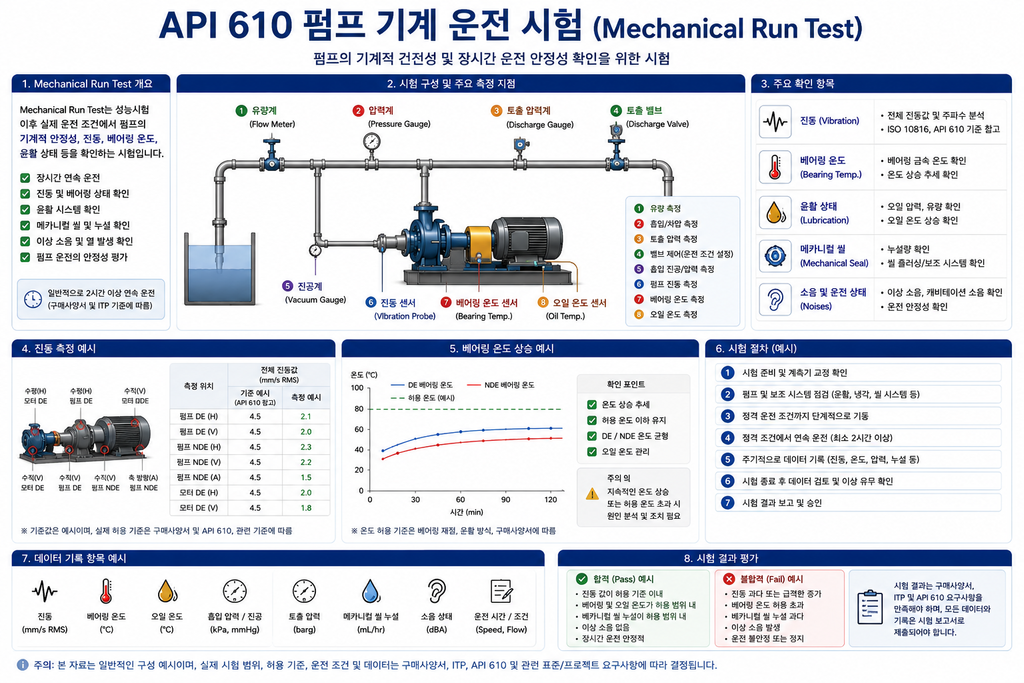

Mechanical Run Test

성능시험과 별도로 중요한 것이 Mechanical Run Test입니다.

Mechanical Run Test의 핵심 목적은 펌프의 회전부가 실제 운전조건에서 안정적으로 작동하는지 확인하는 것입니다.

주요 확인사항은 다음과 같습니다.

Vibration
Bearing Temperature
Lubrication
Mechanical Seal
Shaft Behavior
Oil System
이상 소음
운전 안정성

즉,

Performance Test

→ 펌프가 요구 성능을 내는가?

Mechanical Run Test

→ 펌프가 기계적으로 안정적으로 운전되는가?

라고 이해하면 쉽습니다.

API 610 펌프 성능시험 | 진동 검사는 왜 중요한가?

펌프가 요구 Head와 Flow를 만족하더라도 진동이 과도하면 정상적인 펌프라고 보기 어렵습니다.

진동은 다음 문제의 신호가 될 수 있습니다.

Rotor Unbalance
Misalignment
Bearing Problem
Mechanical Looseness
Resonance
Hydraulic Instability
Cavitation
Shaft Deflection

따라서 성능시험과 진동검사는 서로 분리해서 생각하기 어렵습니다.

시험 중 진동이 증가하면 API 610 펌프 진동 분석에서 설명한 FFT와 Rotor Dynamics 관점의 분석이 필요할 수 있습니다.

NPSH Test

NPSH는 원심펌프의 흡입성능을 평가하는 중요한 항목입니다.

펌프가 요구된 유량에서 충분한 NPSH margin을 확보하지 못하면 캐비테이션 문제가 발생할 수 있습니다.

NPSH 시험에서는 일반적으로 흡입조건을 변화시키면서 펌프의 성능 변화를 관찰합니다.

Hydraulic Institute의 ANSI/HI 14.6도 Rotodynamic Pump의 acceptance testing 범위에 NPSH testing을 포함합니다.

NPSH 시험 결과를 평가할 때는 API 610 NPSH와 캐비테이션의 관계를 함께 검토해야 합니다.

Hydrostatic Test

펌프의 압력 경계를 확인하는 데에는 Hydrostatic Test도 중요합니다.

이 시험은 펌프 Casing 등의 압력 보유 부품이 지정된 시험조건에서 누설이나 구조적 문제 없이 압력을 견디는지를 확인하기 위한 시험입니다.

여기서 중요한 것은 성능시험과 Hydrostatic Test는 목적이 다르다는 것입니다.

시험	주요 목적
Performance Test	유량·Head·효율 등 성능
Mechanical Run Test	회전기계 안정성
Hydrostatic Test	압력경계 건전성
NPSH Test	흡입성능

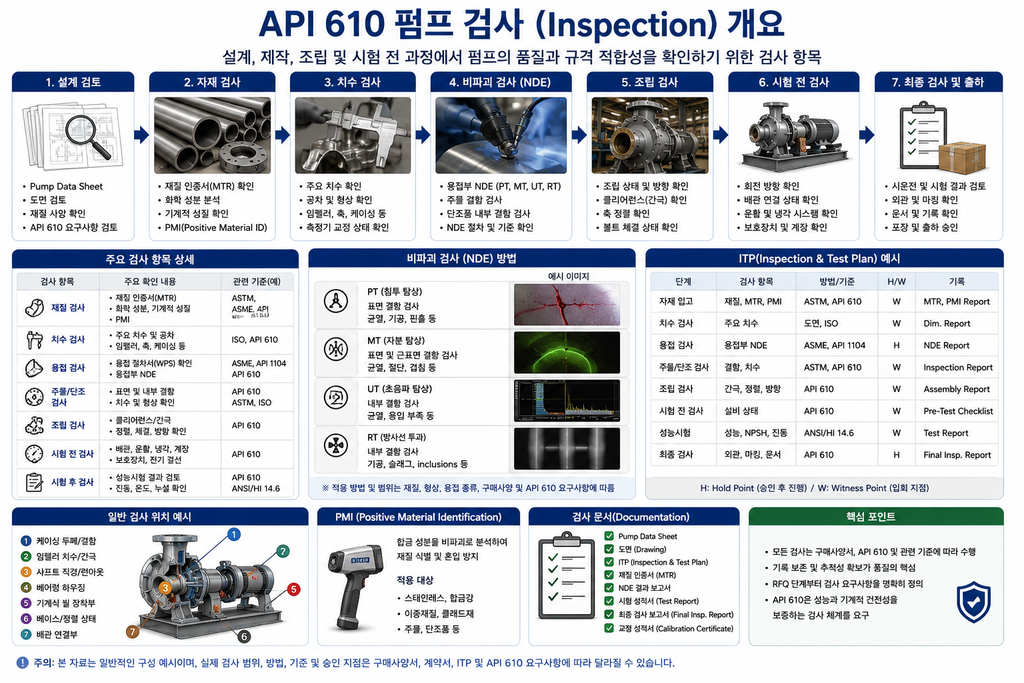

검사(Inspection)는 시험보다 먼저 시작된다

API 610 펌프의 품질관리는 최종 성능시험에서 시작하는 것이 아닙니다.

제작 과정에서 다음과 같은 검사가 이루어질 수 있습니다.

Material Inspection

재질 확인

Dimensional Inspection

치수 검사

PMI

Positive Material Identification

Welding Inspection

용접검사

NDE

비파괴검사

Rotor Inspection

축 및 회전자 검사

Impeller Inspection

임펠러 치수 및 상태 확인

Assembly Inspection

조립 상태 확인

Final Inspection

최종 검사

검사 범위는 Pump Data Sheet, 구매사양서, Inspection Requirement 및 ITP에 따라 달라질 수 있습니다.

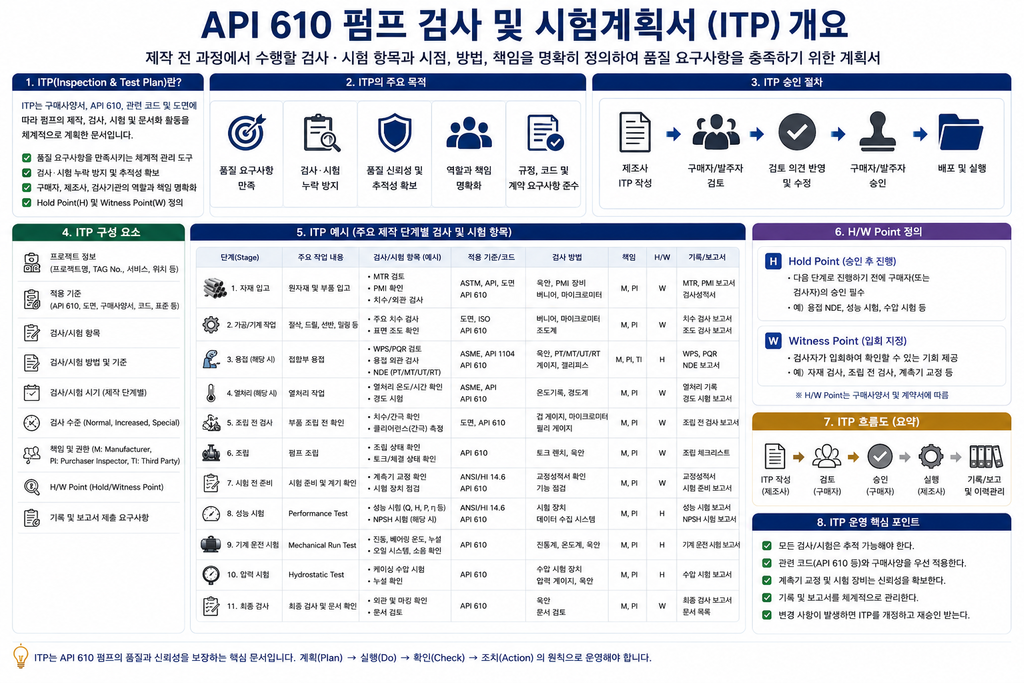

ITP란 무엇인가?

ITP(Inspection and Test Plan)는 제작 과정에서 어떤 검사와 시험을 언제, 어떻게 수행할 것인지를 정리한 계획서입니다.

일반적으로 다음 항목이 포함될 수 있습니다.

제작 단계
   ↓
검사 항목
   ↓
적용 기준
   ↓
검사 방법
   ↓
검사 기록
   ↓
Vendor / Purchaser / Third Party
   ↓
Hold Point / Witness Point

API의 Source Inspection 자료에서는 Vendor의 ITP가 제조·검사·조립·시험·출하에 필요한 활동을 포함하고, 구매자의 검토·승인을 거치는 문서로 설명됩니다.

Hold Point와 Witness Point

검사계획에서 자주 접하는 용어가 Hold Point(H)와 Witness Point(W)입니다.

Hold Point

지정된 검사 또는 승인이 완료되기 전에는 다음 단계로 진행하지 않는 지점입니다.

Witness Point

구매자 또는 검사자가 입회할 기회를 갖도록 사전에 통보하는 지점입니다.

다만 실제 H/W 정의와 적용범위는 계약문서와 ITP에서 확인해야 합니다.

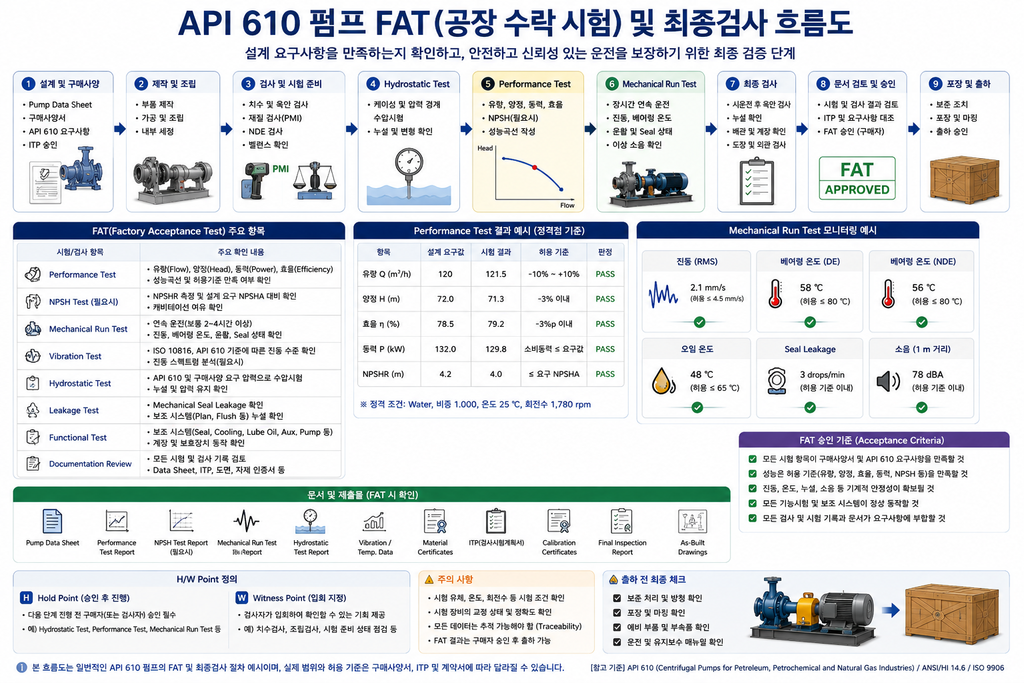

FAT와 API 610 펌프

FAT(Factory Acceptance Test)는 제조공장에서 구매자가 펌프를 인수하기 전에 요구사항을 확인하는 과정으로 이해할 수 있습니다.

FAT에서는 프로젝트 요구조건에 따라

Performance Test
Mechanical Run Test
Vibration
Hydrostatic Test
NPSH Test
Documentation Review
Visual Inspection

등이 포함될 수 있습니다.

모든 프로젝트에서 동일한 FAT 항목을 적용하는 것은 아닙니다.

따라서 계약 단계에서 시험 범위와 입회 조건을 명확하게 하는 것이 중요합니다.

시험장비의 정확도가 중요한 이유

펌프 시험에서 측정값이 정확하지 않으면 시험 결과의 신뢰성도 떨어집니다.

예를 들어 Flow Meter가 부정확하면

Flow 오차

→ Head–Flow Curve 오차

→ Efficiency 계산 오차

로 이어질 수 있습니다.

Hydraulic Institute의 HI 40.6 자료에서도 펌프 효율시험은 Flow, Head 및 Power 등의 측정값을 기반으로 하며 측정 불확도(Uncertainty)를 고려해야 한다고 설명합니다.

또한 HI 40.7은 펌프 시험실의 측정기기 교정과 ISO 17025 관련 품질관리까지 다루고 있습니다.

시험 데이터에서 확인해야 할 것

시험성적서를 받았다면 단순히

PASS

라는 문구만 확인하지 마십시오.

다음 데이터를 확인하는 것이 좋습니다.

① 시험조건

Fluid
Temperature
Speed
Suction Condition
Discharge Condition

② 측정값

Flow
Head
Power
Efficiency
NPSH
Vibration
Temperature

③ 시험장비

Instrument
Range
Calibration
Accuracy

④ 시험 결과

Rated Point
Test Points
Performance Curve
Acceptance Criteria

⑤ 검사기록

Material Certificate
Inspection Report
NDE Report
Hydrostatic Test Report
Balance Report
Final Inspection Report

시험성적서에서 특히 주의할 부분

다음과 같은 시험성적서는 주의해서 검토해야 합니다.

시험점이 너무 적은 경우

정격점 하나만으로 전체 성능을 판단하기 어렵습니다.

시험조건이 불명확한 경우

유체, 온도, 속도 등의 조건이 명확해야 합니다.

교정정보가 없는 경우

측정장비의 신뢰성을 확인하기 어렵습니다.

Performance Curve가 없는 경우

시험 결과를 시각적으로 검토하기 어렵습니다.

진동 데이터가 없는 경우

기계적 안정성 확인이 부족할 수 있습니다.

API 610 펌프 구매 시 Vendor에게 요청할 자료

구매 단계에서 다음 자료를 요구하는 것이 좋습니다.

Pump Data Sheet

Performance Curve

Performance Test Procedure

Performance Test Report

Mechanical Run Test Report

Hydrostatic Test Report

Vibration Test Data

NPSH Test Data — 해당 시

Material Certificates

PMI Report — 해당 시

Balance Report

ITP

Final Inspection Report

Calibration Certificates

As-Built Data Sheet

API의 Source Inspection 자료에서도 구매·제작·시험 과정에서 Data Sheet, Inspection Requirement, ITP 및 Vendor Data Requirement 관련 문서가 중요한 관리자료로 사용된다고 설명합니다.

API 610 펌프 성능시험의 전체 흐름

Pump Data Sheet
       ↓
Purchase Specification
       ↓
Vendor Design
       ↓
ITP 승인
       ↓
제작
       ↓
Material / Dimensional Inspection
       ↓
NDE / PMI
       ↓
Hydrostatic Test
       ↓
Performance Test
       ↓
NPSH Test
   (필요 시)
       ↓
Mechanical Run Test
       ↓
Vibration / Temperature 확인
       ↓
Final Inspection
       ↓
Test Report Review
       ↓
FAT 승인
       ↓
출하

이 흐름을 이미지로 만들어 글 중간에 넣으면 독자의 이해도가 크게 높아집니다.

API 610 성능시험과 일반 펌프시험의 차이

API 610 펌프는 일반적인 산업용 펌프보다 신뢰성과 문서화 및 검사 요구사항을 프로젝트별로 더욱 엄격하게 관리하는 경우가 많습니다.

그러나 여기서 주의할 점은:

모든 API 610 펌프가 동일한 검사와 시험을 수행한다는 의미는 아닙니다.

실제 요구사항은

API 610
Purchaser Specification
Pump Data Sheet
ITP
Project Specification
Contract

를 종합하여 결정합니다.

API 610 성능시험에서 중요한 5가지

결국 구매자가 가장 중요하게 확인해야 할 사항은 다음과 같습니다.

① Performance

Flow / Head / Efficiency

② Mechanical Integrity

Vibration / Bearing / Seal

③ NPSH

흡입성능과 캐비테이션 여유

④ Inspection

재질·치수·제작품질

⑤ Documentation

시험성적서·검사기록·교정자료

즉,

좋은 펌프는 좋은 설계만으로 완성되는 것이 아니라, 검사와 시험으로 설계 요구사항을 확인해야 합니다.

결론

API 610 펌프 성능시험과 검사는 펌프가 설계 요구사항을 실제로 만족하는지 확인하는 중요한 품질관리 과정입니다.

성능시험에서는

Flow → Head → Power → Efficiency → NPSH

를 확인하고,

기계적 시험에서는

Vibration → Bearing Temperature → Lubrication → Seal → Mechanical Stability

를 확인합니다.

또한 제작과정에서는

Material → Dimension → NDE → PMI → Rotor → Impeller → Assembly

등을 프로젝트 요구사항에 따라 검사합니다.

특히 API 610 펌프 구매자는 단순히 “시험성적서가 있는가?”만 확인할 것이 아니라,

어떤 조건에서 시험했는가?
어떤 장비로 측정했는가?
측정장비는 교정되었는가?
요구 성능을 만족했는가?
진동은 안정적인가?
검사기록과 ITP가 일치하는가?

를 함께 확인해야 합니다.

Hydraulic Institute의 ANSI/HI 14.6 역시 Rotodynamic Pump의 성능, NPSH, Hydrostatic Pressure 및 Mechanical Integrity 관련 acceptance testing을 체계적으로 다루고 있습니다.

따라서 API 610 펌프의 품질을 평가할 때는 설계 → 제작 → 검사 → 성능시험 → Mechanical Run Test → 최종문서를 하나의 품질관리 체계로 보는 것이 가장 정확합니다.
