API 610 펌프 성능시험 허용오차와 Acceptance Criteria를 알아봅니다. Rated Head, Rated Power, NPSH, Flow, Efficiency 및 진동을 어떻게 평가하는지 설명합니다.
목차
API 610 Acceptance Criteria란?
API 610 펌프의 성능시험에서는 단순히 시험값이 설계값과 완전히 동일해야 하는 것은 아닙니다.
실제 시험에서는
- 측정 불확도
- 시험장비 정확도
- 시험조건
- 회전속도
- 유체 물성
- 시험방법
등에 의해 일정한 차이가 발생할 수 있습니다.
따라서 Acceptance Criteria란 펌프의 시험 결과가 구매사양과 적용 표준에서 정한 허용 가능한 범위 안에 들어오는지를 판단하는 기준이라고 이해하면 됩니다.
특히 API 610에서는 Rated Point의 differential head, power, NPSH 등에 대해 허용오차를 규정하고 있으며, 시험 결과는 지정된 조건으로 보정하여 평가합니다.
가장 먼저 확인해야 하는 것은 “어떤 API 610 판인가?”
이 부분이 매우 중요합니다.
API 610은 여러 판으로 개정되어 왔으며, 각 판의 조항과 표를 혼용해서 사용하면 안 됩니다.
현재 검색으로 확인되는 API 공식 자료에서는 2025년 당시 API 610 제13판의 2차 재투표 과정이 진행된 기록이 확인됩니다.
따라서 인터넷에서 발견되는
“API 610 Table 16 = ±3%”
등의 자료를 현재 적용되는 최신판의 절대적인 규정이라고 단정해서는 안 됩니다.
이 글에서는 독자의 이해를 위해 API 610 제12판의 공개 자료에 나타난 대표적인 Table 16 값을 설명하고, 실제 프로젝트에서는 구매계약서·Data Sheet·ITP 및 적용 표준판의 원문을 우선하도록 안내합니다.
API 610 Rated Point란?
성능시험에서 가장 중요한 지점 중 하나가 Rated Point입니다.
Rated Point는 일반적으로 구매자가 지정한 펌프의 정격 운전조건을 의미합니다.
예를 들어:
- Rated Flow = 100 m³/h
- Rated Head = 80 m
- Rated Speed = 1,780 rpm
이라면 시험 결과를 이러한 기준조건에 맞춰 평가해야 합니다.
중요한 것은 시험장에서 실제로 측정된 값과 Rated Condition으로 보정된 값을 구분하는 것입니다.
API 610 제12판 자료에서는 시험 결과를 속도, 밀도/비중 및 점도 등의 조건에 맞게 보정하여 평가하도록 설명합니다.

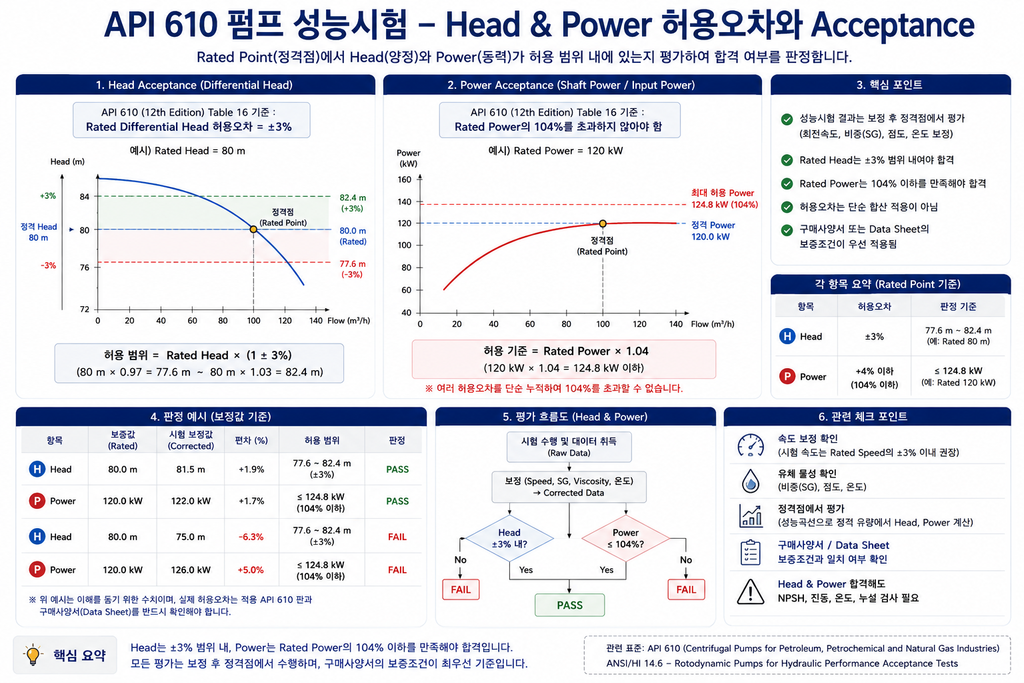

Rated Differential Head 허용오차
API 610 제12판의 Table 16에서 Rated Differential Head에 대한 정격점 허용오차는 **+3% / -3%**로 제시됩니다.
즉 개념적으로:
Rated Head = 100 m
허용 범위
97 m ───────── 103 m
↑
Rated Head따라서 시험 결과가 보정된 Rated Point에서 이 범위 안에 들어오는지 확인합니다.
다만 실제 구매사양에서 더 엄격한 보증값을 요구할 수 있으므로 계약서의 Guarantee Point를 반드시 확인해야 합니다.
성능시험에서 Head와 Flow의 관계를 확인하기 위해서는 원심펌프 성능곡선(H-Q Curve) 읽는 방법을 함께 이해해야 합니다.
Shutoff Head 허용오차는 다르다
Rated Point와 Shutoff Point의 허용오차를 동일하게 생각하면 안 됩니다.
API 610 제12판의 Table 16에서는 Shutoff Differential Head에 대해 Rated Head 크기에 따라 별도의 허용오차를 제시합니다.
대표적으로 제12판 자료에서는:
| Rated Differential Head | Shutoff Head 허용오차 |
|---|---|
| 0~75 m | ±10% |
| >75~300 m | ±8% |
| >300 m | ±5% |
로 제시됩니다.
단, rising head-flow curve가 지정된 경우에는 음의 허용오차 적용에도 추가 조건이 붙습니다.
따라서 Shutoff Head는 단순히 숫자 하나만 보고 판정해서는 안 됩니다.
Rated Power 허용오차
펌프 시험에서 중요한 또 하나의 항목은 Rated Power입니다.
API 610 제12판 Table 16에서는 Rated Power에 대해:
Rated Power의 104%를 초과하지 않아야 한다
는 기준이 제시되어 있습니다. 또한 여러 허용오차를 단순히 누적해서 104%를 더 초과해도 된다는 방식으로 해석해서는 안 된다고 명시되어 있습니다.
예를 들어:
Rated Power = 100 kW
라면 제12판의 대표적인 기준으로는
시험 보정 Power ≤ 104 kW
인지 확인합니다.
100 kW ───────────── 104 kW
Rated Maximum
Power Allowed이것은 Driver Motor 선정과도 직접 연결됩니다.

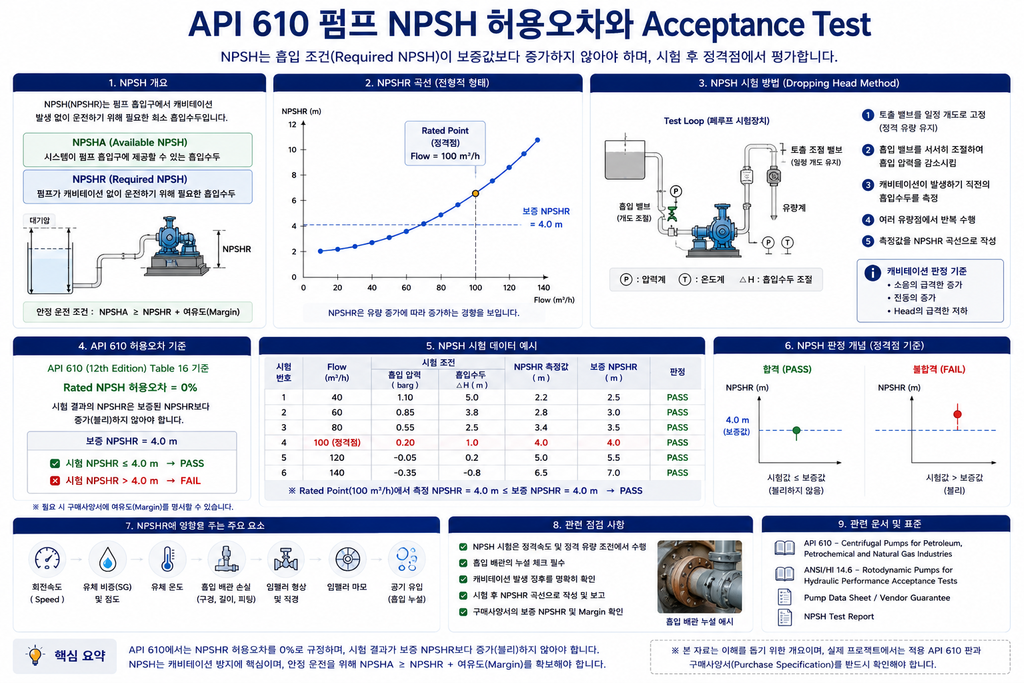

Rated NPSH의 허용오차
NPSH는 일반적인 Head나 Power와 반대 방향으로 이해해야 합니다.
API 610 제12판 Table 16에서는 **Rated NPSH의 허용오차를 0%**로 제시합니다. 즉 보증된 Rated NPSH보다 시험 결과가 불리하게 증가하는 것을 허용하는 방식으로 해석해서는 안 됩니다.
개념적으로:
NPSHR
↑
│ ❌ 시험값 증가
│
│────────────── Rated NPSH
│
└────────────────→따라서 NPSH가 중요한 펌프에서는 성능시험과 별도로 NPSH 시험의 조건과 acceptance criterion을 구매사양에서 명확히 지정하는 것이 좋습니다.
Hydraulic Institute의 ANSI/HI 14.6 역시 Rotodynamic Pump의 Hydraulic Performance뿐 아니라 NPSH, Hydrostatic Pressure 및 Mechanical Integrity acceptance testing을 다룹니다.
NPSH 시험 결과는 API 610 NPSH와 캐비테이션에서 설명한 흡입조건과 함께 검토해야 합니다.
Efficiency는 왜 조금 다르게 취급하는가?
많은 분들이 다음과 같이 생각합니다.
“펌프 효율도 ±3%의 허용오차가 있겠지?”
하지만 API 610 제12판에서는 Efficiency를 Rated Performance의 기본 보증값으로 동일하게 취급하지 않습니다.
공개된 Table 16 설명에 따르면 효율시험의 불확도가 약 **±2.5%**이기 때문에 효율은 기본 Rated Performance 항목에서 제외되어 있으며, 구매자가 효율을 중요하게 요구하는 경우 특정 효율값과 허용오차를 주문 단계에서 별도로 협의하도록 설명합니다.
이 부분은 매우 중요합니다.
일반적인 경우
Head + Power + NPSH
중심으로 평가
에너지 효율이 중요한 프로젝트
Efficiency Guarantee
를 구매사양서에 별도로 명시
하는 방식으로 접근해야 합니다.
고출력 펌프에서는 더 주의해야 한다
API 610 제12판에서는 1 MW를 초과하는 고출력 펌프에 대해 Table 16과 다른 Performance Tolerance를 적용하는 것이 적절할 수 있다고 설명합니다. 효율을 보증값으로 포함하는 경우에도 별도의 시험점과 시험코드에 따른 불확도를 고려해야 합니다.
따라서 고출력 펌프에서는
“API 610의 일반적인 ±3%를 적용하면 된다.”
라고 단순하게 판단해서는 안 됩니다.
Purchaser Specification
→ Pump Data Sheet
→ Vendor Guarantee
→ Test Code
를 함께 확인해야 합니다.
Flow에도 허용오차가 있는가?
여기서 상당히 중요한 차이가 있습니다.
API 610의 성능시험에서는 시험점의 Flow 위치와 Rated Point에서의 Head/Power 평가를 구분해야 합니다.
제12판 자료에서는 시험점 구성과 Rated Flow 시험점에 대한 조건을 제시하고 있으며, 시험 결과를 보정한 후 성능곡선을 이용해 Rated Flow에서 Head와 Power를 평가합니다.
따라서
“Rated Flow가 ±3%이므로 펌프가 97~103% 유량이면 무조건 합격”
이라고 해석하는 것은 적절하지 않습니다.
시험점의 위치와 보증점에서의 성능 판정은 서로 다른 문제입니다.
시험속도도 중요하다
펌프 성능은 회전속도에 크게 영향을 받습니다.
API 610 제12판 자료에서는 별도의 합의가 없는 경우 시험속도가 Rated Speed의 ±3% 이내여야 하며, 시험 결과를 Rated Speed 조건으로 보정하도록 설명합니다.
예를 들어:
Rated Speed = 1,780 rpm
시험속도가 조금 다르더라도 실제 시험값을 그대로 비교하는 것이 아니라 정격속도 조건으로 보정하여 평가하는 것입니다.
따라서 시험성적서에서 반드시
- Test Speed
- Rated Speed
- Speed Correction
을 확인해야 합니다.

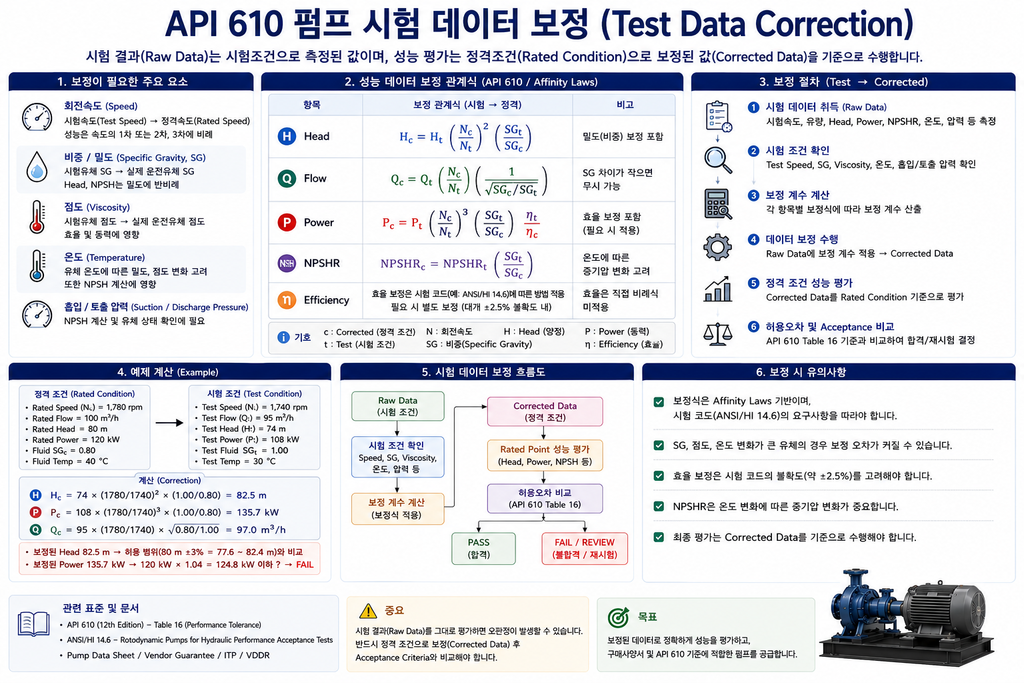

비중과 점도도 보정해야 한다
펌프 시험은 일반적으로 물을 사용하는 경우가 많습니다.
실제 공정유체가
- LPG
- Hydrocarbon
- Ammonia
- Chemical Liquid
등이라면 시험유체와 실제 유체의 물성이 다를 수 있습니다.
따라서
Specific Gravity
Viscosity
Temperature
등을 고려하여 실제 운전조건에 맞게 성능을 보정해야 합니다.
API 610 제12판 자료에서도 시험 결과를 speed, density/specific gravity 및 viscosity 등에 대해 보정하도록 설명합니다.
진동도 Acceptance Criteria의 일부다
펌프 성능이 합격했다고 해서 시험이 모두 끝난 것은 아닙니다.
API 610 제12판에서는 성능시험 중 진동값을 기록하고, 해당 진동 한계를 초과하지 않아야 하며, 베어링 온도 범위 내에서 운전하고 캐비테이션 소음과 같은 비정상적인 운전 징후가 없어야 한다고 규정합니다.
즉:
Performance
+
Vibration
+
Bearing Temperature
+
Lubrication
+
No Unusual Operation
↓
Overall Acceptance입니다.
따라서 Flow와 Head만 합격했다고 펌프 전체가 합격했다고 판단하면 안 됩니다.

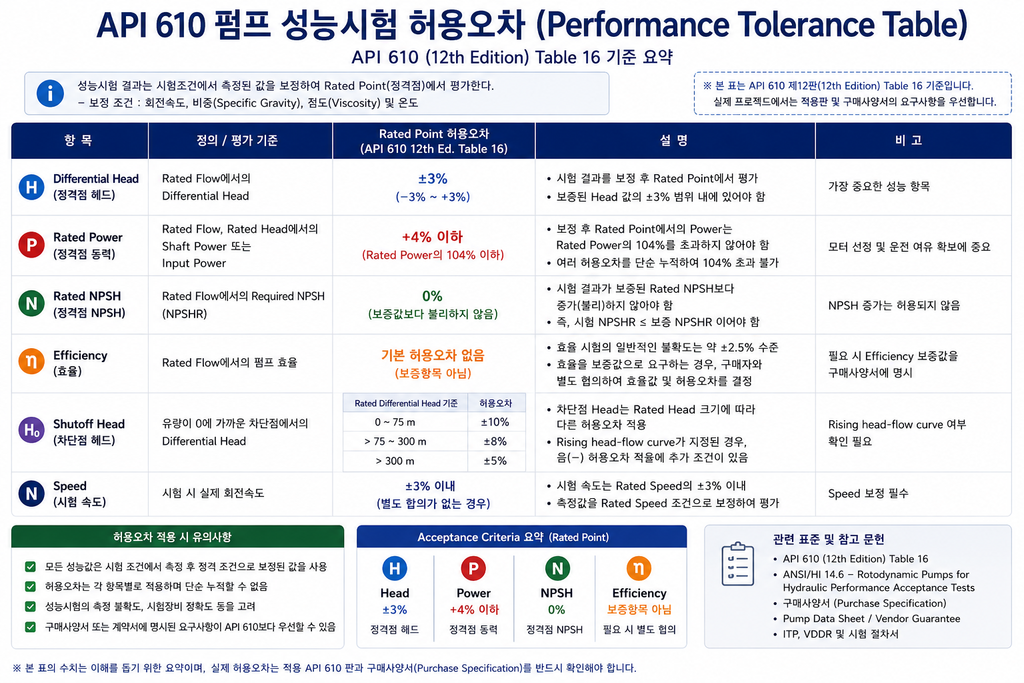

Acceptance Criteria를 표로 정리하면
API 610 제12판 Table 16을 이해하기 위한 요약
“아래 수치는 API 610 12th Edition Table 16 공개자료를 기준으로 한 참고값이며, 실제 프로젝트에서는 계약서, Purchase Specification, Pump Data Sheet 및 적용 판본의 원문을 확인해야 한다.”
| 항목 | Rated Point 기준 | 핵심 의미 |
|---|---|---|
| Differential Head | ±3% | 정격점 Head |
| Rated Power | +4% 이하 | 정격 Power 초과 제한 |
| Rated NPSH | 0% | 보증 NPSH보다 불리하게 증가하지 않도록 평가 |
| Efficiency | 기본 보증항목 아님 | 필요 시 구매자와 별도 협의 |
| Shutoff Head | Head에 따라 ±10/±8/±5% | Shutoff 조건 별도 평가 |
주의: 위 표는 API 610 제12판의 공개된 Table 16을 요약한 것입니다. 최신 적용판의 실제 프로젝트에는 해당 판의 원문과 구매사양서를 사용해야 합니다.

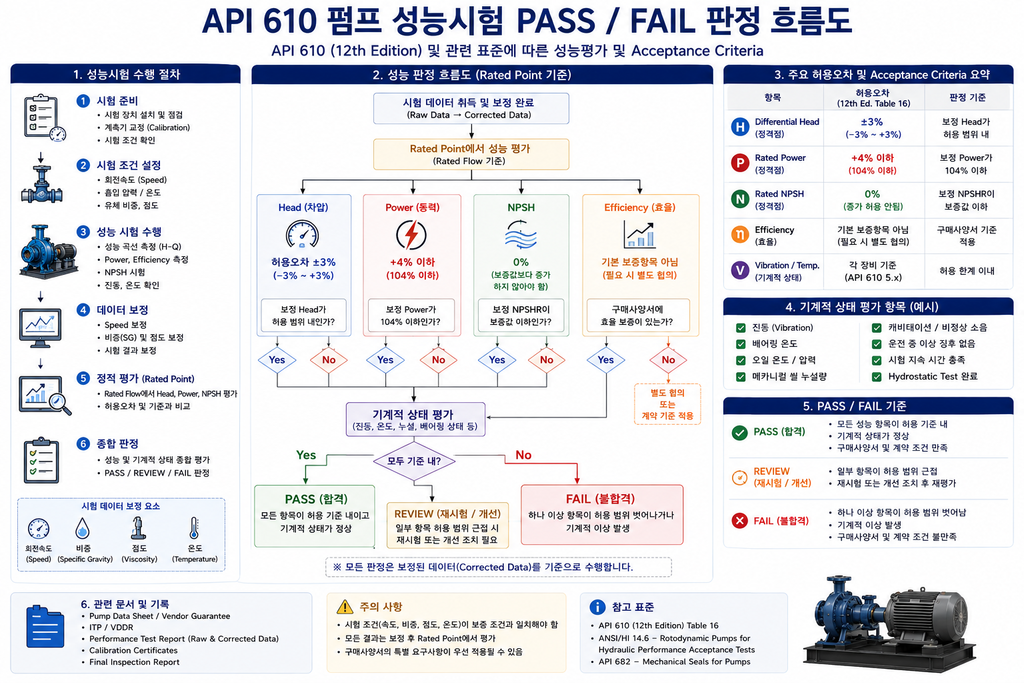

성능시험에서 “PASS”라고 판단하는 방법
예를 들어 다음과 같은 시험 결과가 있다고 가정해 보겠습니다.
설계 조건
- Rated Flow = 100 m³/h
- Rated Head = 80 m
- Rated Power = 120 kW
- Rated NPSH = 4.0 m
시험 결과
- Corrected Head = 81.5 m
- Corrected Power = 122 kW
- Corrected NPSH = 3.8 m
제12판의 대표적인 기준을 단순 적용하면:
Head
81.5 / 80 = 101.9%
→ ±3% 범위
Power
122 / 120 = 101.7%
→ 104% 이하
NPSH
3.8 m < 4.0 m
→ 보증값보다 증가하지 않음
따라서 다른 검사 항목까지 만족한다는 전제에서 성능 측면에서는 PASS로 판단할 수 있는 예시입니다.
반대로 이런 경우는 주의해야 한다
사례 1 — Head 부족
Rated Head = 80 m
시험 Head = 76 m
→ 95%
→ 제12판의 ±3% 기준을 벗어남
사례 2 — Power 과다
Rated Power = 120 kW
시험 Power = 126 kW
→ 105%
→ 104% 기준 초과
사례 3 — NPSH 증가
Rated NPSH = 4.0 m
시험 NPSH = 4.5 m
→ 보증 NPSH보다 불리한 결과
사례 4 — Hydraulic 성능은 합격하지만 진동 과다
Head = PASS
Power = PASS
NPSH = PASS
그러나
Vibration = 허용치 초과
→ 전체 시험을 합격으로 볼 수 없음
이것이 바로 Acceptance Criteria를 종합적으로 평가해야 하는 이유입니다.
성능시험 중 진동이 증가한다면 API 610 펌프 진동 분석을 통해 원인을 확인할 필요가 있습니다.

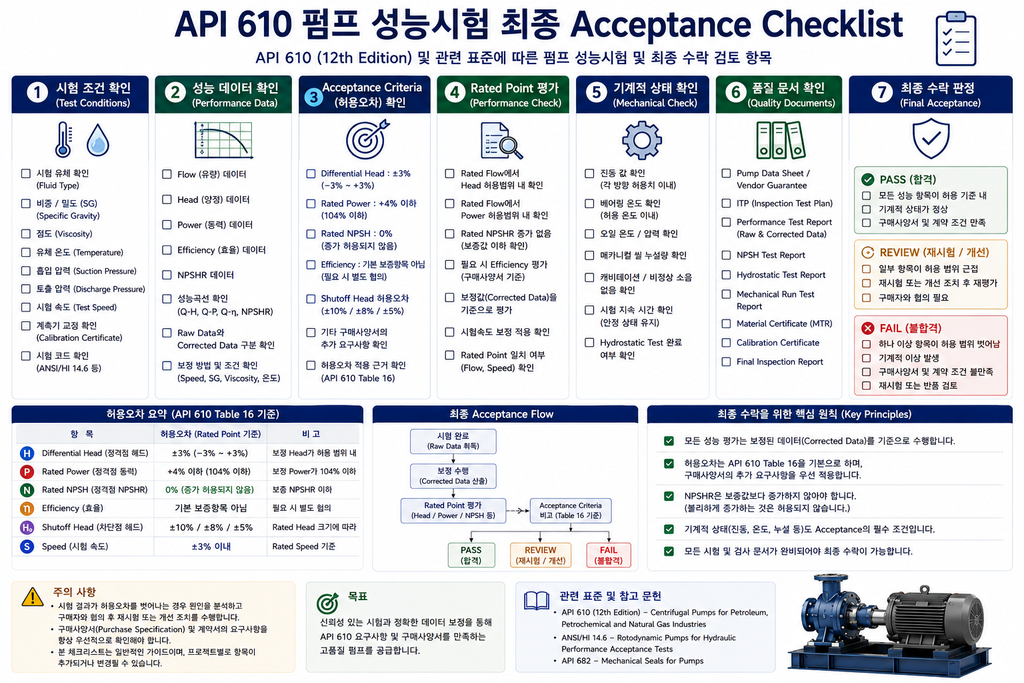

시험성적서를 받을 때 반드시 확인할 항목
Vendor로부터 Performance Test Report를 받으면 다음을 확인하십시오.
시험조건
- Test Fluid
- Temperature
- Specific Gravity
- Viscosity
- Test Speed
- Suction Pressure
- Discharge Pressure
성능
- Flow
- Head
- Power
- Efficiency
- NPSH
기계적 상태
- Vibration
- Bearing Temperature
- Oil Temperature
- Seal Leakage
- Test Duration
시험 데이터
- Raw Data
- Corrected Data
- Performance Curve
- Guarantee Point
- Acceptance Criteria
품질문서
- Calibration Certificate
- ITP
- Material Certificate
- Hydrostatic Test Report
- Mechanical Run Test Report
- Final Inspection Report
API의 Source Inspection 자료에서도 Pump Data Sheet, 구매자의 Inspection Requirements, Vendor ITP 및 Vendor Data Requirement가 서로 연결된 품질관리 문서로 설명됩니다.
Acceptance Criteria는 API 610만 보면 안 된다
실제 프로젝트에서는 다음 순서로 보는 것이 가장 안전합니다.
Project Specification
↓
Purchase Specification
↓
Pump Data Sheet
↓
Vendor Guarantee
↓
API 610
↓
Applicable Test Code
↓
ITP
↓
Final Acceptance예를 들어 구매자가 API 610의 기본 허용오차보다 더 엄격한 효율 또는 Head Guarantee를 계약서에 명시했다면 실제 Acceptance에서는 계약상 요구사항이 중요한 기준이 됩니다.
API의 Source Inspection 자료에서도 ITP는 구매자가 요구한 Data Sheet, Inspection Requirement, 기술 사양 및 적용 산업표준을 바탕으로 Vendor가 작성하고 구매자의 승인을 받는 문서로 설명합니다.
API 610과 ANSI/HI 14.6의 관계
펌프 시험에서는 ANSI/HI 14.6도 중요합니다.
Hydraulic Institute의 ANSI/HI 14.6은 원심펌프를 포함한 Rotodynamic Pump의
- Hydraulic Performance
- Hydrostatic Pressure
- Mechanical Integrity
- NPSH
시험 및 Acceptance를 다룹니다.
Hydraulic Institute는 현재 ANSI/HI 14.6-2022를 제공하고 있으며, 이 표준은 2016년판을 대체했습니다.
따라서 실제 시험에서는
API 610 + 계약조건 + 적용 시험코드
의 조합을 확인해야 합니다.
가장 중요한 것은 “숫자보다 계약조건”
API 610 성능시험에서 가장 위험한 실수는 인터넷에서 본 숫자를 그대로 사용하는 것입니다.
예를 들어:
“API 610은 무조건 Head ±3%다.”
라고 단정하면 안 됩니다.
보다 정확한 표현은:
“API 610 제12판 Table 16에서는 Rated Differential Head에 ±3%의 허용오차를 제시했으며, 실제 프로젝트에서는 적용판, 구매사양서 및 계약상 Guarantee를 확인해야 한다.”
입니다.
이렇게 작성하면 기술적으로도 정확하고, 향후 API 610 개정판이 적용되어도 글 전체를 다시 수정해야 하는 부담을 줄일 수 있습니다.
결론
API 610 펌프 성능시험의 Acceptance Criteria는 단순히 Flow와 Head만 확인하는 과정이 아닙니다.
핵심 평가항목은:
Rated Flow → Differential Head → Power → NPSH → Vibration → Bearing Temperature → Mechanical Integrity
입니다.
API 610 제12판의 공개된 Table 16에서는 Rated Point의 Differential Head에 ±3%, Rated Power에 +4%, Rated NPSH에 0%의 기준을 제시했으며, Shutoff Head는 Rated Head에 따라 별도의 허용범위를 적용합니다. Efficiency는 기본 Rated Performance에서 제외하고 필요 시 구매자가 별도의 보증값과 허용오차를 협의하도록 설명합니다.
그러나 이 숫자를 현재 모든 API 610 프로젝트에 무조건 적용해서는 안 됩니다.
실제 Acceptance는
- 최신 적용 API 610 판
- Pump Data Sheet
- Purchase Specification
- Vendor Guarantee
- ITP
- 적용 시험코드
를 함께 확인해야 합니다.
따라서 구매자가 Vendor의 시험성적서를 검토할 때는 단순히 “PASS”라는 문구만 확인하지 말고, 시험조건 → 보정값 → Guarantee Point → 허용오차 → 진동 → NPSH → 검사문서의 순서로 검토하는 것이 가장 안전합니다.
추천 내부 링크
- API 610 펌프 성능시험과 검사
- API 610 NPSH와 캐비테이션
- API 610 펌프 진동 분석
- API 610 Minimum Flow과 저유량 운전
- API 610 Rotor Dynamics와 임계속도
- API 610 Mechanical Seal과 API 682
- 원심펌프 성능곡선(H-Q Curve) 읽는 방법
- 펌프 효율(BEP)이란?
- Life Cycle Cost(LCC)란 무엇인가?
추천 외부 링크
API 공식 자료
API Standards 및 API 610 관련 공식 페이지
Hydraulic Institute
ANSI/HI 14.6 – Rotodynamic Pumps for Hydraulic Performance Acceptance Tests
Hydraulic Institute 표준 목록
그리고 API Source Inspection 자료는 ITP, Pump Data Sheet, 검사 및 시험문서의 관계를 설명하는 참고자료로 사용할 수 있습니다.
Notice
※ 본 글의 수치 예시는 공개적으로 확인 가능한 API 610 제12판 자료를 기준으로 설명한 것입니다. 실제 펌프의 Acceptance Criteria는 프로젝트에서 적용하는 API 610 판, 구매사양서, Pump Data Sheet, Vendor Guarantee 및 계약조건을 최종 기준으로 확인해야 합니다.
