원심펌프 효율 계산 방법: 유량·압력·전력으로 확인하기

원심펌프의 에너지 효율을 평가하려면 펌프가 얼마나 많은 유체를 이송하는지, 유체에 얼마만큼의 압력 또는 양정을 제공하는지, 그리고 이 과정에서 얼마만큼의 동력을 소비하는지 확인해야 합니다. 펌프 명판에 표시된 모터 정격이나 제조사가 제시한 효율만으로는 실제 현장의 에너지 성능을 정확하게 판단하기 어렵습니다.

실제 운전점은 배관 저항, 밸브 개도, 유체의 특성 및 회전속도에 따라 달라질 수 있습니다. 따라서 현장에서 측정한 유량과 압력, 동력 데이터를 함께 분석하는 것이 중요합니다.

이 글에서는 원심펌프 효율 계산 방법을 중심으로 수력동력과 펌프 축동력을 구분하고, 실제 운전 데이터를 이용해 효율을 계산하는 과정을 살펴봅니다.

1. 원심펌프 효율이란 무엇인가?

펌프 효율은 입력된 동력 중 얼마만큼이 유체에 유용한 에너지로 전달되는지를 나타냅니다. 계산할 때는 입력동력을 어떤 위치에서 측정했는지 구분해야 합니다.

수력동력(Hydraulic Power): 펌프가 유체에 전달하는 유효 동력입니다.
펌프 효율(Pump Efficiency): 수력동력을 펌프 축동력으로 나눈 값입니다.
시스템 효율(Wire-to-Water Efficiency): 수력동력을 전동기의 전기 입력전력으로 나눈 값입니다.

펌프 자체의 효율과 전동기를 포함한 시스템 전체의 효율은 다릅니다. 전기 입력전력으로 계산한 효율을 펌프 자체의 효율로 해석하면 전동기와 구동장치의 손실까지 포함하게 됩니다.

2. 수력동력 계산식

압력차를 사용하는 경우 수력동력은 다음과 같이 계산할 수 있습니다.

수력동력(kW) = 유량(m³/s) × 압력차(Pa) ÷ 1,000

유량을 m³/h, 압력차를 kPa로 표시하면 다음 식을 사용할 수 있습니다.

수력동력(kW) = 유량(m³/h) × 압력차(kPa) ÷ 3,600

여기서 압력차는 펌프 흡입부와 토출부 사이의 압력 상승을 의미합니다. 흡입부와 토출부의 속도 또는 높이 차이가 무시할 수 없을 정도라면, 단순 압력차만 사용하는 계산은 실제 유체에 전달된 총동력과 차이가 날 수 있습니다.

양정을 이용할 때는 다음 식을 사용합니다.

수력동력(kW) = 밀도(kg/m³) × 중력가속도(m/s²) × 유량(m³/s) × 양정(m) ÷ 1,000

물 이외의 유체를 이송한다면 실제 운전 조건에 맞는 밀도를 적용해야 합니다.

3. 계산 예제: 유량과 압력으로 수력동력 구하기

다음은 물을 이송하는 원심펌프의 가상 운전 조건입니다. 실제 현장 측정값이 아니라 계산 방법을 설명하기 위한 예시입니다.

유량: 30 m³/h
펌프 압력차: 200 kPa
펌프 축동력: 2.5 kW

먼저 유량을 초당 입방미터로 변환합니다.

30 ÷ 3,600 = 0.00833 m³/s

압력차는 200 kPa, 즉 200,000 Pa입니다.

수력동력은 다음과 같습니다.

0.00833 × 200,000 ÷ 1,000 ≈ 1.67 kW

따라서 유체에 전달되는 수력동력은 약 1.67 kW입니다.

이제 수력동력을 펌프 축동력으로 나누어 효율을 계산합니다.

펌프 효율(%) = 수력동력 ÷ 축동력 × 100

1.67 ÷ 2.5 × 100 ≈ 66.7%

따라서 이 예제의 펌프 효율은 약 66.7%입니다.

이 계산은 압력차를 이용한 수력동력 계산이 적절하고, 2.5 kW가 해당 운전점에서 실제 펌프 축에 공급되는 동력이라는 가정에 따른 것입니다. 실제 현장에서는 압력 측정 위치, 속도 차이, 높이 차이 및 계측 오차를 확인해야 합니다.

현장 적용 시 주의사항: 본문의 계산 예제는 원심펌프 효율 계산 원리를 설명하기 위한 가정값입니다. 실제 설비의 효율을 평가할 때는 유량, 흡입·토출 압력, 유체의 밀도, 회전속도 및 축동력 또는 전기 입력전력을 확인해야 합니다. 정밀한 성능 평가가 필요한 경우에는 제조사 성능곡선과 적용 가능한 펌프 성능시험 기준을 함께 검토하십시오.

4. 전동기 입력전력만 측정한 경우

현장에서는 펌프 축동력을 직접 측정하기보다 전력계로 전동기의 전기 입력전력을 확인하는 경우가 많습니다. 이때는 펌프 효율과 시스템 효율을 구분해야 합니다.

앞의 예제에서 수력동력이 1.67 kW이고 전동기의 실제 전기 입력전력이 3.0 kW라고 가정해 보겠습니다.

시스템 효율은 다음과 같습니다.

1.67 ÷ 3.0 × 100 ≈ 55.6%

이 값은 전기 입력전력 대비 유체에 전달된 수력동력의 비율입니다. 전동기와 구동장치의 손실까지 포함하므로 펌프 자체의 효율과는 다릅니다.

펌프 자체의 효율을 구하려면 실제 축동력을 측정하거나, 전동기 및 구동장치의 효율을 고려하여 축동력을 추정해야 합니다. 전동기의 정격출력은 실제 운전 중 전기 입력전력과 같은 값이 아니므로, 명판의 정격출력만으로 실제 소비전력을 판단하지 않도록 주의해야 합니다.

5. 계산 결과를 해석하는 방법

계산된 효율이 높다고 해서 모든 운전 조건에서 에너지 소비가 가장 적다는 뜻은 아닙니다. 비교할 때는 동일한 유량과 양정 또는 동등한 공정 요구조건을 기준으로 판단해야 합니다.

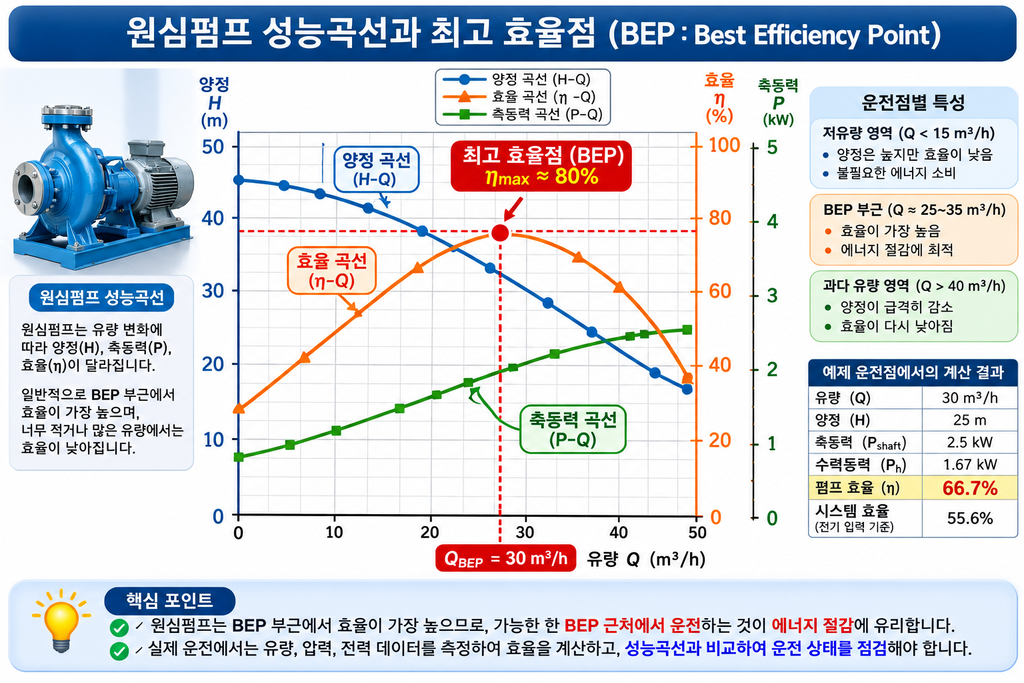

일반적으로 원심펌프는 최고 효율점인 BEP(Best Efficiency Point) 부근에서 높은 효율을 나타냅니다. 그러나 실제 운전점은 펌프 성능곡선과 배관 시스템의 저항 특성에 따라 달라집니다. 요구 유량보다 지나치게 많은 유량을 공급하거나 밸브로 과도하게 유량을 제한하는 경우에는 시스템에 불필요한 에너지 소비가 발생할 수 있습니다.

계산 결과가 예상과 크게 다르다면 다음 항목을 확인해 보세요.

유량계와 압력계의 정확도 및 교정 상태
흡입·토출 압력 측정 위치와 높이 차이
유체의 밀도와 운전 온도
실제 회전속도와 밸브 개도
임펠러 마모, Wear Ring 간극 및 내부 누설
베어링, Mechanical Seal 및 구동장치의 상태
전기 입력전력과 펌프 축동력을 혼동하지 않았는지 여부

한 번의 측정 결과만으로 성능 저하의 원인을 단정하지 말고, 운전 조건을 기록한 뒤 가능한 한 동일한 조건에서 반복 측정하는 것이 좋습니다.

6. 펌프 효율을 개선하는 방법

효율 개선은 고효율 펌프를 설치하는 것만으로 완성되지 않습니다. 실제 공정에 필요한 유량과 양정을 파악하고 펌프, 배관 및 제어 방식이 서로 적합한지 검토해야 합니다.

첫째, 실제 요구 유량과 양정에 맞는 펌프를 선정합니다. 지나치게 큰 펌프를 선정하면 실제 운전점이 효율이 낮은 영역에 위치할 수 있습니다.

둘째, 배관의 마찰 손실과 밸브의 압력 손실을 점검합니다. 불필요한 저항을 줄이면 시스템에 필요한 동력을 낮추는 데 도움이 될 수 있습니다.

셋째, 부하 변동이 큰 설비에서는 가변속 구동장치(VFD) 적용을 검토할 수 있습니다. 다만 실제 절감 효과는 시스템 곡선, 운전시간, 최소 유량 요구사항 및 전동기 특성에 따라 달라집니다.

넷째, 정기적인 유지보수로 임펠러 손상, 내부 간극 증가 및 회전부의 이상을 점검합니다. 구조복합재 임펠러 등 대체 재료를 적용할 때도 재료의 특성만으로 효율 향상을 단정하지 말고, 동일한 운전 조건에서 제조사의 성능 자료와 시험 결과를 비교해야 합니다.

7. 현장 효율 측정을 위한 기록 항목

펌프 효율을 주기적으로 평가하려면 다음 데이터를 함께 기록하는 것이 유용합니다.

측정 일시와 펌프 운전 상태
유량 및 흡입·토출 압력
유체 종류와 운전 온도
펌프 회전속도
전동기 전기 입력전력 또는 실제 펌프 축동력
밸브 개도 및 제어 방식
측정기기 종류와 교정 상태

이 자료를 시간에 따라 비교하면 효율 변화나 에너지 소비 증가의 원인을 찾는 데 도움이 됩니다. 다만 효율 변화가 발견되더라도 원인을 바로 특정하지 말고 운전 조건 변화와 계측 오차를 먼저 확인해야 합니다.

결론

원심펌프의 실제 효율을 계산하려면 유량과 압력차로 유체에 전달되는 수력동력을 구하고, 이를 적절한 기준의 입력동력과 비교해야 합니다. 펌프 축동력을 사용하면 펌프 자체의 효율을 계산할 수 있으며, 전동기의 전기 입력전력을 사용하면 펌프와 구동장치를 포함한 시스템 전체의 효율을 평가할 수 있습니다.

정확한 결과를 얻으려면 측정 위치와 유체 특성, 실제 운전점 및 계측기 상태를 함께 확인해야 합니다. 계산 결과를 제조사의 성능곡선과 비교하고 동일한 조건에서 개선 전후를 평가하면 펌프의 에너지 성능을 보다 체계적으로 관리할 수 있습니다.

자주 묻는 질문(FAQ)

Q1. 원심펌프 효율은 어떻게 계산하나요?

펌프 효율은 수력동력을 펌프 축동력으로 나눈 뒤 100을 곱해 계산합니다. 전기 입력전력을 사용하면 펌프 자체의 효율이 아니라 시스템 전체의 효율을 평가하게 됩니다.

Q2. 전동기 정격출력으로 펌프 효율을 계산해도 되나요?

정격출력은 실제 운전 중의 축동력이나 전기 입력전력과 다를 수 있습니다. 실제 운전점의 측정값 또는 검증된 성능 자료를 사용하는 것이 바람직합니다.

Q3. 펌프 효율이 낮으면 반드시 펌프를 교체해야 하나요?

반드시 그렇지는 않습니다. 실제 운전점, 배관 손실, 밸브 개도, 내부 간극, 임펠러 상태 및 계측 오차를 먼저 확인해야 합니다. 점검과 운전 조건 개선만으로도 에너지 소비를 줄일 가능성이 있습니다.

Q4. BEP에서 운전하면 항상 에너지 소비가 가장 적나요?

BEP는 일반적으로 펌프의 최고 효율점이지만, 실제 에너지 소비는 공정에서 요구하는 유량과 양정, 운전시간 및 시스템 구성에도 영향을 받습니다. 따라서 공정 요구조건을 만족하는 범위에서 운전점을 검토해야 합니다.
