NPSH란 무엇인가? 원심펌프 캐비테이션을 방지하는 핵심 원리

원심펌프의 흡입측 압력이 충분하지 않으면 임펠러 입구에서 액체의 국부 압력이 증기압 이하로 떨어질 수 있습니다. 이때 액체 내부에 증기 기포가 발생하고, 기포가 고압 영역으로 이동하면서 붕괴하면 소음과 진동, 성능 저하 및 임펠러 표면 손상이 발생할 수 있습니다.

이러한 현상을 캐비테이션(Cavitation)이라고 하며, 펌프를 선정하거나 운전조건을 검토할 때 흡입측의 압력 여유를 확인하는 것이 중요합니다.

이때 사용하는 대표적인 지표가 NPSH(Net Positive Suction Head)입니다. NPSH는 펌프의 흡입 조건에서 액체가 기화하지 않고 안정적으로 임펠러에 유입될 수 있는지를 판단하는 데 사용됩니다.

그러나 NPSH를 단순히 하나의 숫자로 이해해서는 안 됩니다. 실제 시스템에서 확보되는 NPSHa(Net Positive Suction Head Available)와 펌프 제조사가 제시하는 NPSHr(Net Positive Suction Head Required)을 동일한 운전점에서 비교하고, 유체 온도, 증기압, 흡입배관 손실, 탱크 압력 및 운전영역 등을 함께 검토해야 합니다.

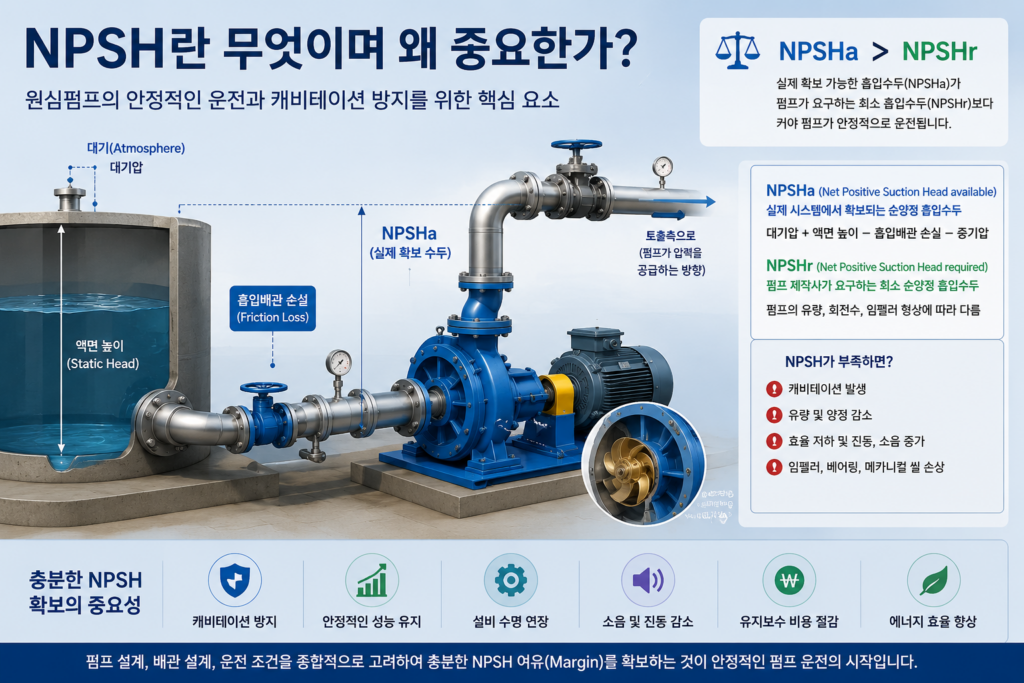

NPSH란 무엇인가?

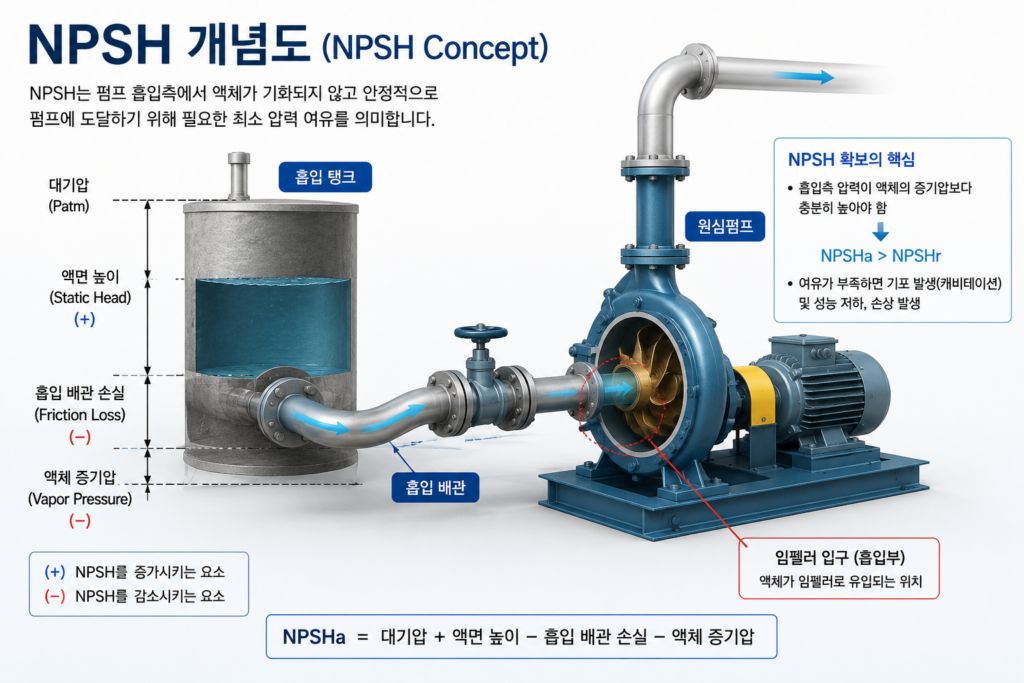

NPSH(Net Positive Suction Head, 유효흡입수두)는 펌프 흡입측에서 유체가 기화하지 않고 안정적으로 펌프 내부로 유입될 수 있는 압력 여유를 나타내는 지표입니다.

NPSH를 검토할 때는 두 가지 값을 구분해야 합니다.

NPSHa(Net Positive Suction Head Available)는 실제 배관 시스템과 운전조건에서 펌프에 확보되는 유효흡입수두입니다. 탱크 또는 공급원 압력, 액면과 펌프의 높이 차이, 흡입배관의 마찰 및 부차적 손실, 유체의 증기압 등에 의해 결정됩니다.

반면 NPSHr(Net Positive Suction Head Required)은 특정 펌프가 특정 유량과 회전속도에서 요구하는 NPSH로, 일반적으로 펌프 제조사의 성능자료에서 확인합니다.

따라서 펌프 선정에서는 시스템에서 계산한 NPSHa와 제조사의 NPSHr을 동일한 운전조건에서 비교하는 것이 기본적인 검토 절차입니다.

NPSHa와 NPSHr의 관계는 펌프의 흡입 성능을 판단하는 중요한 기준입니다. 일반적으로 시스템에서 확보되는 NPSHa가 펌프의 해당 운전점에서 요구되는 NPSHr보다 충분한 여유를 가져야 합니다. 다만 필요한 NPSH Margin을 모든 펌프에 동일한 비율이나 일정한 수치로 적용해서는 안 되며, 펌프 형식, 운전점, 유체 특성, 운전영역 및 프로젝트의 적용 기준을 함께 검토해야 합니다.

NPSH3는 펌프 시험에서 캐비테이션으로 인해 양정이 기준값보다 3% 감소할 때의 NPSH 값입니다. 다단펌프에서는 일반적으로 전체 양정이 아닌 첫 번째 단의 양정 감소를 기준으로 합니다. 제조사가 제시하는 NPSHr은 적용한 시험 기준과 보증 조건에 따라 해석해야 하므로, 펌프 선정 시에는 성능곡선과 시험성적서에 명시된 기준을 함께 확인해야 합니다.

NPSH 여유를 확보하면 펌프의 캐비테이션 위험을 줄일 수 있지만, NPSHr은 통상 정해진 시험 기준에서 양정이 3% 감소하는 조건인 NPSH3와 관련됩니다. 따라서 NPSHa가 NPSHr보다 크다는 사실만으로 기포 발생이 완전히 방지된다고 해석해서는 안 됩니다. 펌프의 운전점, 유체 특성, 제조사 시험 데이터와 적용 기준을 종합적으로 검토해야 합니다.

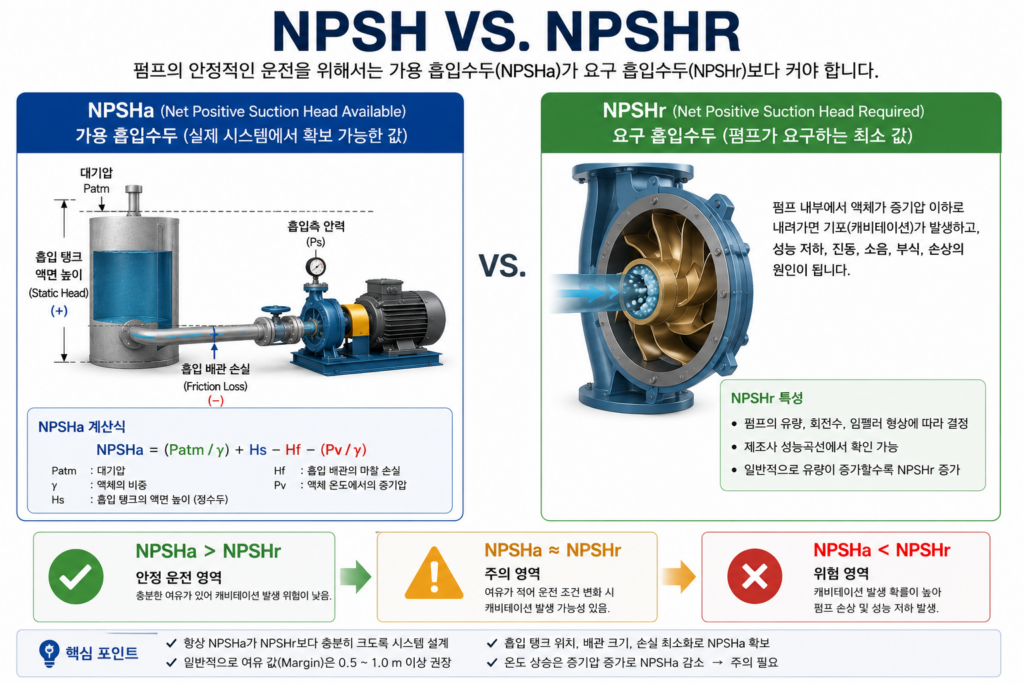

NPSHa와 NPSHr의 차이

NPSH에는 두 가지가 존재 합니다.

항목	설명
NPSHa	실제 시스템에서 확보되는 흡입수두
NPSHr	특정 유량과 회전속도 및 시험 기준에서 제조사가 제시하는 요구 NPSH

안정적인 운전을 위해서는 일반적으로 NPSHa가 NPSHr보다 충분히 커야 하며, 필요한 NPSH Margin은 펌프 형식, 유체 특성, 운전 영역, 시스템 조건 및 적용 기준에 따라 결정해야 합니다.

NPSHr은 제조사가 특정 유량과 회전속도 등 정해진 운전 조건에서 제시하는 요구 흡입수두입니다. 시험 기준에 따라 NPSH3와 NPSHr의 의미가 구분될 수 있으므로, 제조사 성능곡선과 시험 기준을 함께 확인해야 합니다. NPSHa가 NPSHr보다 높더라도 펌프 내부에서 국부적인 기화나 캐비테이션이 전혀 발생하지 않는다고 단정할 수는 없습니다. 실제 설계에서는 운전 범위와 적용 기준에 따른 NPSH Margin을 검토해야 합니다.

이해하기 쉽게 말하자면 NPSHa는 시스템의 특성이고 NPSHr은 펌프의 특성 입니다. 따라서 펌프 선정자는 먼저 시스템 조건으로 NPSHa를 계산한 후, 동일한 운전점에서 제조사가 제공하는 NPSHr 데이터를 확인해야 합니다.

NPSHa와 NPSHr 실제 선정 절차

1. 시스템의 최소 액면, 최대 유량, 최고 유체온도 등 불리한 조건을 정합니다.

2. 해당 조건에서 흡입배관 손실과 유체 증기압을 반영해 NPSHa를 계산합니다.

3. 제조사 성능자료에서 실제 운전점의 NPSHr 또는 NPSH3 값을 확인합니다.

4. 프로젝트 사양과 적용 표준에 따라 요구되는 NPSH 여유를 확인합니다.

5. 정상 운전점뿐 아니라 운전 범위 전반에서 여유가 확보되는지 검토합니다.

NPSH 계산 방법

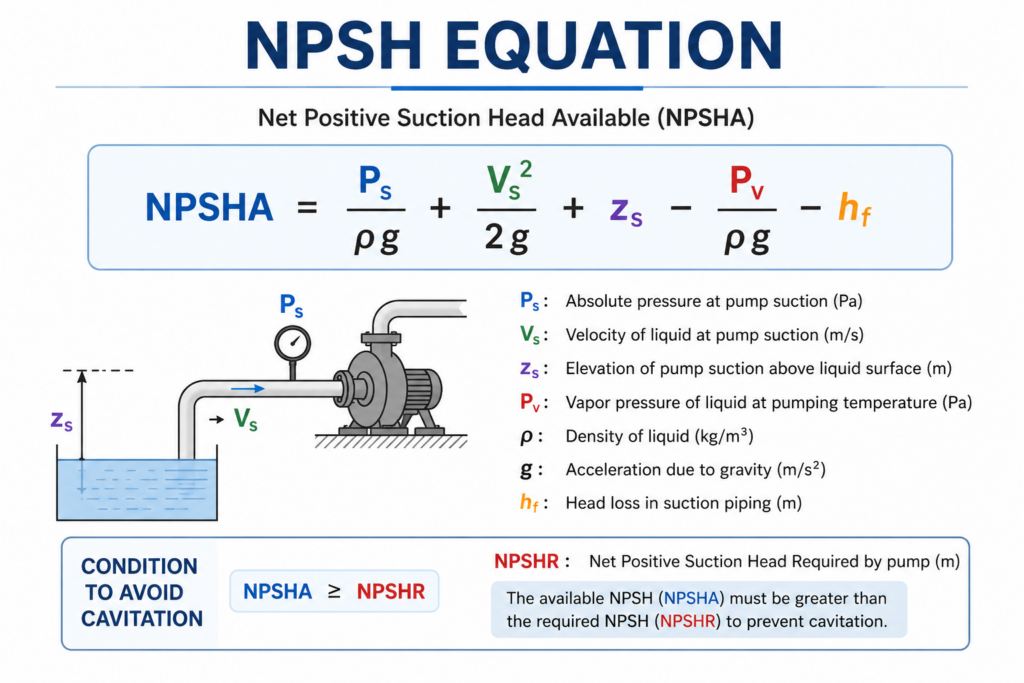

NPSHa 기본 계산 공식

NPSHa = Ps/(ρg) + Δz − hf − Pv/(ρg)

Ps: 액면에 작용하는 절대압력(Pa)
ρ: 유체 밀도(kg/m³)
g: 중력가속도(m/s²)
Δz: 탱크 액면 높이 − 펌프 NPSH 기준면 높이 이며. 액면이 기준면보다 높으면 양수( + ) , 낮으면 음수 ( – ) 입니다.
hf: 흡입배관의 전체 손실수두(m)
Pv: 해당 운전 온도에서의 유체 절대증기압(Pa)

이 식은 탱크 액면의 유속을 무시할 수 있는 경우의 일반적인 시스템 계산식입니다. 모든 압력은 절대압력으로 사용하고, 계산 결과의 단위는 펌핑 유체의 미터 수두입니다.

실제 설비에서는 압력 측정 위치와 펌프 기준점, 흡입배관의 손실 범위 및 유체의 속도수두를 일관되게 정의해야 합니다. 특히 게이지압을 그대로 NPSHa 계산에 사용하는 경우 대기압을 누락할 수 있으므로 주의해야 합니다. 밀폐 탱크나 가압 탱크에서는 탱크 내부의 절대압력을 사용해야 하며, 유체 온도가 변하면 증기압도 함께 변하므로 운전온도 기준으로 검토해야 합니다.

💡 실무 체크포인트

단위 일치: 압력과 수두를 혼용하지 않도록 모든 항목의 단위를 일관되게 적용해야 합니다. 수두 기준으로 계산할 경우 압력 항목을 해당 유체의 수두(m)로 변환하여 계산합니다.
유체 온도가 상승하면 일반적으로 포화증기압(Pv)이 증가합니다. 그 결과 NPSHa가 감소하므로, 고온 운전 조건에서는 증기압을 해당 운전 온도에 맞춰 계산해야 합니다.
판정 기준: NPSHa는 NPSHr보다 충분한 여유를 확보해야 하며, 필요한 NPSH Margin은 펌프 형식, 유체 특성, 운전 영역, 시스템 조건 및 적용 기준에 따라 결정해야 합니다. 실제 프로젝트에서는 구매사양서(Purchase Specification)와 제조사의 보증 NPSHr을 우선적으로 확인해야 합니다.

NPSHa를 감소시키는 주요 조건

변화 조건	NPSHa 영향	이유
탱크 액면이 낮아짐	감소	정수두 감소
흡입배관이 길어짐	감소	마찰손실 증가
흡입밸브가 과도하게 조임	감소	국부손실 증가
흡입유량 증가	일반적으로 감소	흡입배관 손실수두 증가
유체 온도 상승	감소	증기압 증가
탱크 압력 감소	감소	액면의 절대압력 감소
흡입 Strainer 막힘	감소	흡입계통 손실 증가

따라서 실제 펌프 시스템에서 NPSH 문제가 발생하면 펌프 자체만 조사해서는 안 됩니다. 탱크 압력, 액면, 유체 온도, 흡입배관, 밸브와 Strainer 상태를 함께 확인해야 합니다.

NPSHa 계산 실무 예시: 흡입 조건이 펌프에 미치는 영향

실제 운전 조건을 가정한 NPSHa 계산 예시

다음은 계산 방법을 설명하기 위한 가상의 설계 조건입니다. 실제 현장 시험 결과는 아닙니다.

조건	값
개방형 탱크의 절대압력	101.3 kPa
액면과 펌프 중심선의 높이 차	+1.5 m
흡입배관 손실수두	0.8 m
물의 온도	20°C
물의 증기압	2.34 kPa
물의 밀도	998 kg/m³

계산식에 각 조건을 대입하면 다음과 같습니다.

$NPSH_a=\frac{101300}{998\times9.81} +1.5-0.8-\frac{2340}{998\times9.81}$

계산 결과

약 10.8 m

계산된 NPSHa

이 결과를 펌프 제조사가 제공한 동일 운전점의 NPSHr과 비교해야 합니다. 예를 들어 해당 운전점의 NPSHr을 3.5 m라고 가정하면, NPSHa와 NPSHr의 산술적 차이는 약 7.3 m입니다. 다만 이 차이만으로 캐비테이션이 발생하지 않는다고 단정할 수는 없습니다. 실제 펌프 선정에서는 제조사의 NPSHr 데이터, 운전 범위, 유체 특성, 시스템 조건 및 프로젝트에서 요구하는 NPSH 여유를 함께 검토해야 합니다.

실무에서 중요한 점

스트레이너의 막힘이나 배관의 불필요한 부속품은 NPSHa를 감소시킬 수 있으므로, 설계 유량에서의 손실을 정확히 계산해야 합니다.

특히 정상 운전점뿐 아니라 최대 예상 유량과 최저 탱크 액면 등 흡입 조건이 가장 불리해지는 경우에도 NPSHa를 확인하는 것이 중요합니다.

흡입배관 손실을 줄이면 어떤 효과가 있을까?

위 예시에서 흡입배관 손실수두가 0.8 m에서 1.8 m로 증가한다고 가정해 보겠습니다. 다른 조건이 동일하다면 NPSHa는 약 9.8 m로 낮아집니다.

다른 조건이 동일하다면 흡입배관 손실수두가 1 m 증가할 때 NPSHa는 약 1 m 감소합니다. 따라서 불필요한 엘보와 급격한 배관 축소를 줄이고, 스트레이너의 막힘을 방지하며, 흡입배관을 적절하게 설계하는 것이 중요합니다.

설계 단계에서 배관 손실을 낮추는 방법은 다음과 같습니다.

흡입배관의 길이와 불필요한 부속품을 줄입니다.
설계 유량에 적합한 배관 직경을 검토합니다.
스트레이너의 오염과 막힘에 따른 손실 증가를 고려합니다.
펌프 흡입구에 유동이 불균일하게 들어오지 않도록 배관 형상을 검토합니다.
최소 액면과 최대 유량 등 불리한 운전 조건에서 NPSHa를 다시 계산합니다.

NPSHa 계산에서는 압력을 절대압력 기준으로 적용하고, 유체의 운전온도에 따른 증기압을 반영해야 합니다.

NPSH 부족 시 발생하는 문제

NPSHa가 펌프의 요구 NPSH에 비해 충분하지 않으면 운전 조건에 따라 캐비테이션이 발생할 수 있습니다. 이때 소음과 진동이 증가하거나, 유량·양정·효율이 저하되고, 장기적으로 임펠러 손상이 발생할 수 있습니다. 실제 영향은 펌프 형식과 운전점, 캐비테이션의 정도에 따라 달라집니다.

분류	발생 문제	구체적인 현상 및 영향
운전 현상	① 캐비테이션 (공동현상)	• 기포가 생성·붕괴하면서 소음, 진동 및 표면 손상이 발생할 수 있음
	② 유량 감소	• 운전 조건에 따라 실제 유량이 감소할 수 있음
	③ 양정 감소	• 캐비테이션이 심해지면 펌프 양정이 저하될 수 있음
	④ 효율 저하	• 유동 교란과 손실 증가로 효율이 저하될 수 있음
진동 및 소음	⑤ 소음 증가	• 펌프 내부에서 자갈이 굴러가는 듯한 특유의 소음 발생
	⑥ 진동 증가	• 불균일한 압력 변화와 기포 붕괴 충격으로 인한 설비 진동
설비 손상	⑦ 임펠러 손상	• 반복적인 기포 붕괴로 표면에 피팅(Pitting)이 발생할 수 있음
	⑧ Mechanical Seal 수명 단축	• 축 진동으로 인해 밀봉 장치가 마모되어 유체 누설 발생
	⑨ Bearing 수명 감소	• 비정상적인 축 추력(Thrust)과 진동이 베어링에 전달되어 파손 촉진

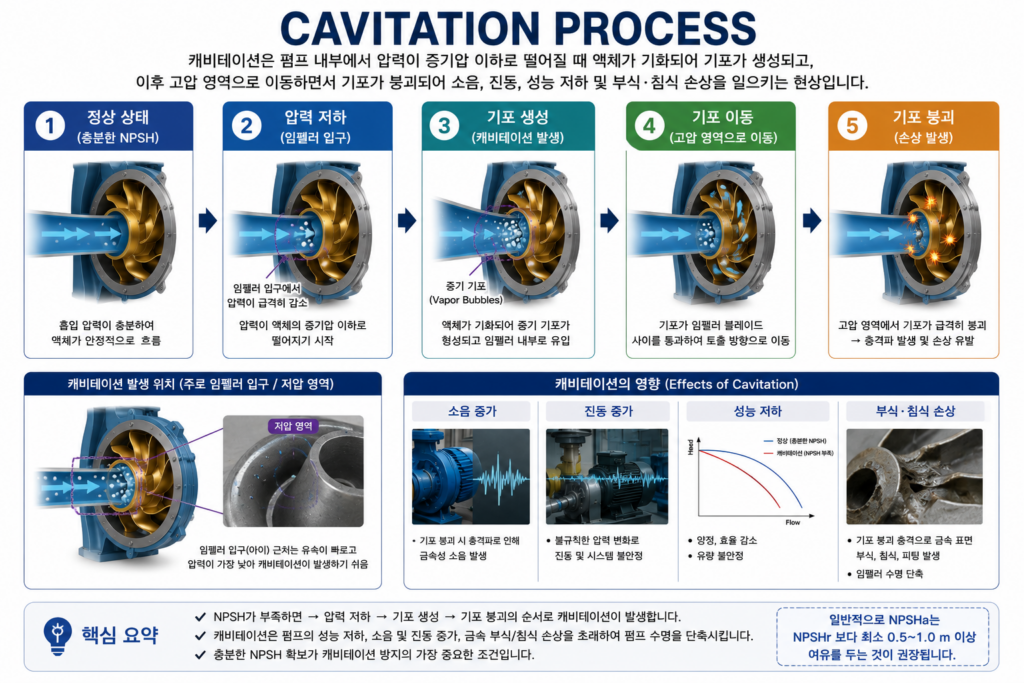

캐비테이션과의 관계

캐비테이션은 펌프 내부의 국부 압력이 유체의 증기압 이하로 낮아질 때 증기 기포가 발생하는 현상입니다. 이 기포가 압력이 더 높은 영역으로 이동해 붕괴하면 소음과 진동이 발생하고, 조건에 따라 임펠러 표면 손상과 성능 저하로 이어질 수 있습니다.

기포가 붕괴할 때 높은 국부 압력과 미세 제트가 발생할 수 있으며, 이러한 현상이 반복되면 임펠러 표면에 침식(Erosion)이나 Pitting 손상이 발생할 수 있습니다.

NPSH는 이러한 캐비테이션 발생 가능성을 판단하기 위한 중요한 기준입니다. NPSHa가 낮아지면 펌프 흡입부의 압력 여유가 줄어들고 캐비테이션 위험이 증가할 수 있습니다. 따라서 NPSH 검토에서는 단순히 계산된 NPSHa 값만 확인하는 것이 아니라 동일한 운전점에서 제조사가 제시하는 NPSHr과 함께 검토해야 합니다.

NPSHa를 높이는 방법

시스템의 NPSHa를 높이는 방법

흡입배관의 불필요한 길이와 부속품을 줄입니다.
설계 유량에 적합한 흡입배관 직경을 선정하고, 배관 내 유속과 마찰 손실을 적절히 관리합니다.
스트레이너·밸브의 막힘이나 과도한 손실을 점검합니다.
공정에서 허용되는 경우 탱크 압력을 높이거나 유체 온도를 낮춥니다.
펌프 설치 높이를 낮추거나 탱크 액면을 높일 수 있는지 검토합니다.

펌프의 요구 NPSH를 낮추는 방법

동일한 운전조건에서 NPSHr이 낮은 펌프를 우선 검토하고, 제조사가 제시하는 NPSHr 데이터를 확인합니다.
제조사와 협의해 임펠러 입구 설계 또는 인듀서 적용 가능성을 검토합니다.
실제 운전 범위와 제조사 시험 자료를 확인합니다.

산업별 NPSH 검토 포인트

LNG, LPG 펌프에서는

최저 액면과 탱크 압력, 운전 온도에서의 증기압, 흡입배관 손실 및 펌프의 요구 NPSH를 함께 검토합니다. 액체가 쉽게 기화할 수 있는 조건에서는 설계 조건의 범위를 분명히 해야 합니다.

선박에서

밸러스트·냉각수·소화·화물 펌프는 각기 다른 탱크와 흡입배관 조건을 가질 수 있습니다. 탱크 액면 변화와 운전 유량 변화에 따른 흡입 여유를 확인해야 합니다.

원자력발전 설비에서는

안전계통은 해당 프로젝트의 설계기준과 적용 규격에 따라 흡입 조건을 평가하며, 일반 산업용 펌프와 동일한 간단한 기준만으로 판단하지 않습니다.

결론

NPSH는 단순한 계산값이 아니라 원심펌프의 성능과 신뢰성을 좌우하는 중요한 설계 요소입니다.

특히 NPSHa와 제조사가 제시하는 NPSHr의 관계를 확인하고, 펌프의 운전조건과 적용 기준에 따라 적절한 NPSH Margin을 검토하는 것은 캐비테이션 위험을 관리하는 중요한 과정입니다.

산업 현장에서는 배관 설계, 탱크 압력과 액면, 유체 온도, 펌프 선정 및 실제 운전 범위를 함께 고려하여 NPSH를 검토해야 합니다. CFD는 임펠러 입구의 유동과 압력 분포를 분석하는 설계 도구로 활용할 수 있지만, 최종적인 NPSHr과 성능은 동일한 운전조건에서 수행한 펌프 시험 및 제조사 자료를 통해 확인하는 것이 중요합니다.
