산업 현장에서 펌프는 유체를 이송하는 핵심 설비이지만, 동시에 많은 전력을 소비하는 장비이기도 하다. 특히 생산 공정, 냉각 시스템, 급수 설비 등에서 사용되는 원심펌프는 24시간 연속 운전되는 경우가 많아 작은 효율 차이도 장기적으로는 상당한 에너지 비용의 차이를 만들어 낸다.
이러한 이유로 최근 산업 현장에서는 단순히 펌프를 정상적으로 운전하는 것을 넘어, 최적의 효율 영역에서 운전하는 것이 중요한 관리 요소로 부각되고 있다. 이때 반드시 이해해야 할 개념이 바로 BEP(Best Efficiency Point, 최고 효율점) 이다.
목차
BEP란 무엇인가?
BEP는 펌프가 설계된 성능곡선 상에서 가장 높은 효율을 나타내는 운전 지점을 의미한다.
펌프 제조사는 성능시험을 통해 유량(Flow Rate), 양정(Head), 효율(Efficiency), 축동력(Power) 등의 관계를 그래프로 제시하는데, 이 중 효율곡선의 최고점이 바로 BEP이다.
BEP는 해당 펌프의 성능곡선에서 효율이 가장 높은 유량점이며, 실제 운전에서는 펌프의 안정성과 효율을 함께 고려하여 BEP 주변의 적절한 운전영역을 확보하는 것이 중요하다.
예를 들어 동일한 유량을 공급하더라도 BEP 근처에서 운전하는 펌프는 적은 전력을 사용하지만, BEP를 벗어난 상태에서는 더 많은 전력을 소비하게 된다.

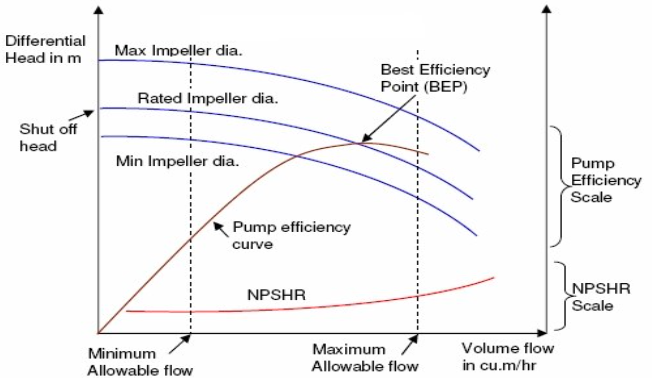

BEP / 펌프 성능곡선
왜 BEP 운전이 중요한가?
원심펌프는 구조적으로 특정 운전 조건에서 가장 안정적인 성능을 발휘하도록 설계된다.
BEP 부근에서는 일반적으로 펌프 내부의 유동 상태가 안정적이며, 펌프 설계에 따라 방사방향 하중과 진동이 상대적으로 낮아질 수 있다. 또한 적절한 운전영역을 유지하면 베어링과 메커니컬 씰 등의 주요 부품에 가해지는 불필요한 부담을 줄이는 데 도움이 된다.
반대로 BEP에서 멀어질수록 에너지 손실과 기계적 부담이 증가하게 된다.
즉, BEP 운전은 단순한 전력 절감 차원을 넘어 설비의 신뢰성과 수명을 향상시키는 핵심 요소라고 할 수 있다.
BEP보다 낮은 유량에서 운전할 경우
현장에서는 밸브를 조절하여 유량을 제한하는 방식으로 운전하는 사례가 많다.
그러나 지나치게 낮은 유량 상태에서는 다음과 같은 문제가 발생할 수 있다.
첫째, 내부 재순환(Internal Recirculation)이 발생한다.
낮은 유량에서는 임펠러 입구 또는 출구 주변에서 내부 재순환이 발생할 수 있으며, 이로 인해 유동 불안정, 진동 및 국부적인 압력 변동이 증가할 수 있다.
둘째, 과도한 진동과 소음이 발생한다.
유체 흐름의 불균형은 축에 추가적인 하중을 가하며 베어링 손상을 촉진할 수 있다.
셋째, 온도 상승이 나타난다.
특히 장시간의 저유량 운전에서는 펌프 내부에서 발생하는 손실과 유체 가열로 인해 온도가 상승할 수 있으며, 이는 메커니컬 씰과 베어링 등 주요 부품의 수명에 영향을 줄 수 있다.
결과적으로 필요 이상의 전력을 소비하면서도 설비 수명은 오히려 감소하게 된다.

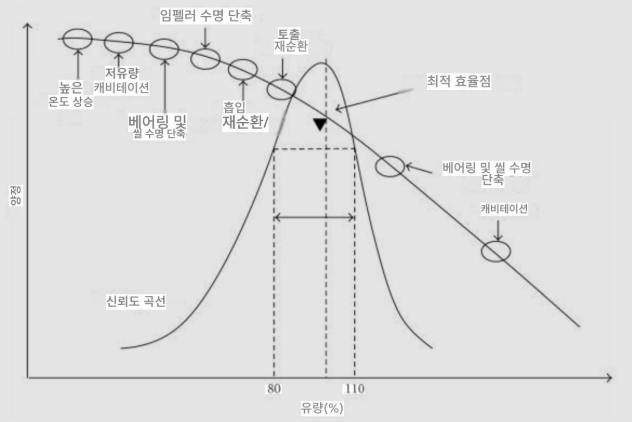

BEP 에서 벗어난 운전의 부작용
BEP보다 높은 유량에서 운전할 경우
반대로 설계 유량보다 높은 조건에서 운전할 경우에도 문제가 발생한다.
대표적인 현상은 다음과 같다.
- NPSH 요구량 증가 가능성
- 캐비테이션 발생 가능성 증가
- 방사방향 하중 증가 가능성
- 임펠러 및 내부 부품의 마모 증가 가능성
- 모터 과부하 가능성
특히 높은 유량에서는 펌프의 NPSH 요구량이 증가할 수 있으므로 시스템에서 확보된 NPSHa와의 여유가 감소할 수 있다. 이 조건이 충분히 관리되지 않으면 캐비테이션 발생 가능성이 높아지고 임펠러 표면 손상과 성능 저하로 이어질 수 있다.
또한 높은 유량에서는 펌프 효율 자체가 감소하므로 동일한 작업을 수행하기 위해 더 많은 전력을 소비하게 된다.
BEP와 에너지 절감의 관계
펌프 효율은 다음과 같은 개념으로 이해할 수 있다.
펌프 효율 = 유체에 전달된 유효 에너지 ÷ 공급된 총 에너지 × 100
예를 들어 효율이 80%인 펌프와 65%인 펌프가 동일한 작업을 수행한다면, 효율이 낮은 펌프는 부족한 성능을 보완하기 위해 더 많은 전력을 필요로 한다.
실제 계산 예시
예를 들어 펌프가 100 m³/h의 유량으로 50 m의 양정을 공급한다고 가정해 보자.
유체의 밀도를 1,000 kg/m³로 가정하면 수동력은 다음과 같이 계산할 수 있다.
Pₕ = ρgQH
여기서 Q = 100 m³/h = 0.0278 m³/s이므로 수동력은 약 13.6 kW입니다.
펌프 효율이 80%라면 필요한 축동력은 약 17.0 kW 이다.
반면 효율이 65%라면 필요한 축동력은 약 20.9 kW가 된다.
즉, 동일한 유량과 양정을 공급하더라도 효율 차이에 따라 약 3.9 kW의 축동력 차이가 발생할 수 있다.
장시간 운전하는 산업용 펌프에서는 이러한 차이가 누적되어 상당한 에너지 비용 차이로 이어질 수 있다.
이 차이는 하루 단위로는 작아 보일 수 있다.
산업 현장의 일부 펌프는 연간 수천 시간 이상 장시간 운전되기 때문에, 효율 차이가 누적되면 전력비에 상당한 영향을 줄 수 있다.
따라서 펌프를 적절한 운전영역, 특히 BEP 주변에서 운전하는 것은 펌프 효율을 유지하고 불필요한 에너지 손실을 줄이는 중요한 방법 중 하나입니다.
BEP 운전을 위한 실무 관리 방안
정확한 펌프 선정
설계 단계에서 실제 필요한 유량과 양정을 정확하게 산정해야 한다.
과도한 안전율을 적용한 과대 설계는 BEP 이탈 운전의 주요 원인이 된다.
인버터(VFD) 활용
공정 부하가 변동하는 경우에는 인버터를 통해 회전속도를 조절하는 것이 효과적이다.
유량을 지속적으로 변화시켜야 하는 시스템에서는 VFD를 이용해 펌프 회전속도를 조절하면 스로틀 밸브로 유량을 제한하는 방식보다 에너지 손실을 줄일 수 있는 경우가 많습니다. 다만 실제 절감 효과는 시스템 곡선과 운전 조건에 따라 달라집니다.
정기적인 성능 점검
유량, 압력, 소비전력 등을 지속적으로 모니터링하면 효율 저하를 조기에 발견할 수 있다.
측정한 유량, 양정 및 소비전력을 이용하여 실제 운전점을 펌프 성능곡선과 비교하면 BEP에서 얼마나 벗어나 운전하고 있는지 확인할 수 있다.
성능시험 결과를 초기 데이터와 비교하는 것도 좋은 방법이다.
임펠러 마모, 베어링 손상, 메커니컬 씰의 누설 등은 펌프 성능 저하와 효율 저하의 원인이 될 수 있습니다.
정기적인 예방 정비를 통해 최적 상태를 유지해야 한다.
결론
원심펌프의 BEP는 단순한 기술 용어가 아니라 에너지 절감과 설비 신뢰성을 결정하는 중요한 기준점이다.
BEP 부근에서 운전되는 펌프는 일반적으로 높은 효율을 유지할 수 있으며, 적절한 운전영역을 확보하면 불필요한 진동과 기계적 부담을 줄이는 데 도움이 됩니다.
반면 BEP를 크게 벗어난 운전은 전력 낭비뿐 아니라 유지보수 비용 증가와 예상치 못한 설비 고장을 초래할 수 있다.
오늘날 산업 현장은 생산성 향상과 탄소중립이라는 두 가지 과제를 동시에 해결해야 하는 시대를 맞이하고 있다. 이러한 환경에서 펌프 효율 관리는 선택이 아닌 필수이며, BEP를 이해하고 적극적으로 활용하는 것이 지속 가능한 설비 운영의 출발점이 될 것이다.
