캐비테이션(Cavitation)은 원심펌프 내부에서 압력이 액체의 증기압 이하로 떨어질 때 미세한 기포가 생성되고, 이 기포가 다시 높은 압력 영역에서 순간적으로 붕괴(Implosion)하면서 매우 큰 충격파를 발생시키는 현상입니다.
이 충격은 임펠러, 케이싱, Wear Ring 등 주요 부품을 반복적으로 타격하여 금속 피팅(Pitting), 침식(Erosion), 진동, 소음, 성능 저하를 유발합니다.
산업 현장에서는 캐비테이션이 펌프 수명을 단축시키는 가장 큰 원인 중 하나로 알려져 있습니다.
원심펌프 수명을 단축시키는 가장 큰 원인인 캐비테이션(Cavitation)의 발생 원인부터 증상, 펌프 손상 메커니즘, 예방 방법까지 실제 산업 현장의 사례를 중심으로 쉽게 설명합니다.
목차
- 캐비테이션이란?
- 캐비테이션은 어떻게 발생할까?
- 캐비테이션이 발생하는 대표 원인
3.1 NPSHa 부족
3.2 흡입 배관이 너무 긴 경우
3.3 흡입 밸브 개도 부족
3.4 유체 온도 상승
3.5 스트레이너 막힘
3.6 과도한 회전수 - 캐비테이션이 발생하면 어떤 일이 생길까?
- 캐비테이션이 임펠러를 손상시키는 이유
- 캐비테이션을 예방하는 방법
- 구조복합재 임펠러는 왜 캐비테이션에 강할까?
- 실무 체크포인트
- 결론
Table of Contents

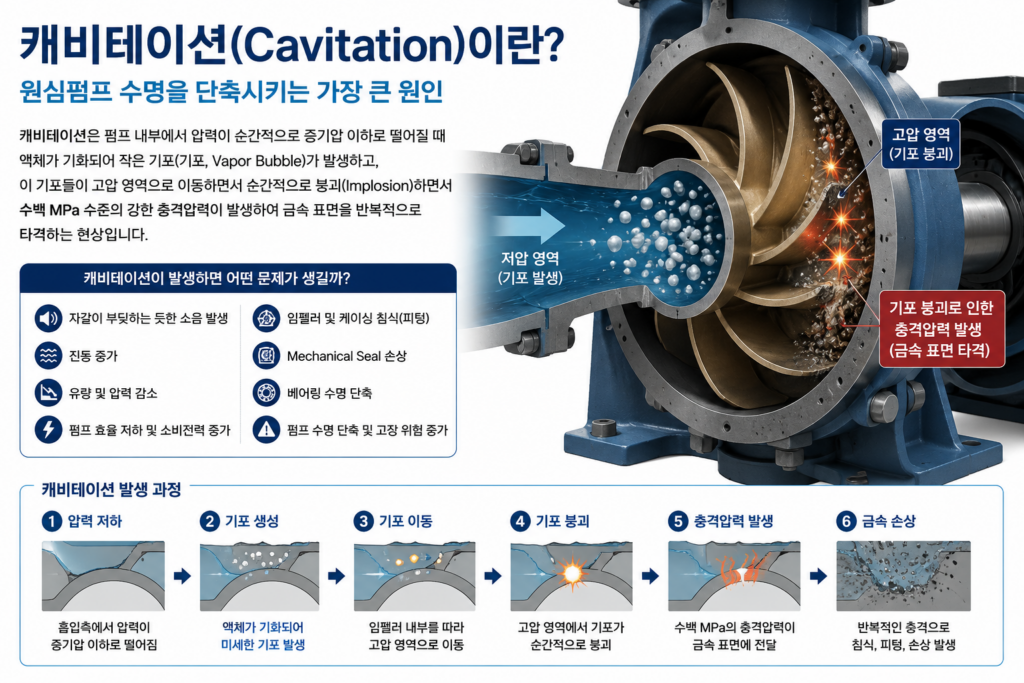

1. 캐비테이션이란 ?
캐비테이션 이란 ?
캐비테이션(Cavitation)은 원심펌프에서 가장 자주 발생하는 문제 중 하나이며, 심한 경우 펌프의 성능 저하뿐 아니라 임펠러와 케이싱을 심각하게 손상시킬 수 있습니다.
액체가 흐르는 과정에서 압력이 순간적으로 증기압 이하로 떨어지면 액체 내부에 작은 기포(Vapor Bubble)가 발생합니다.
이 기포들은 다시 압력이 높은 영역으로 이동하면서 순간적으로 붕괴합니다.
이때 수백 MPa 수준의 매우 강한 국부 충격압력이 발생하여 금속 표면을 반복적으로 타격하게 됩니다.
이 현상이 바로 캐비테이션 입니다.

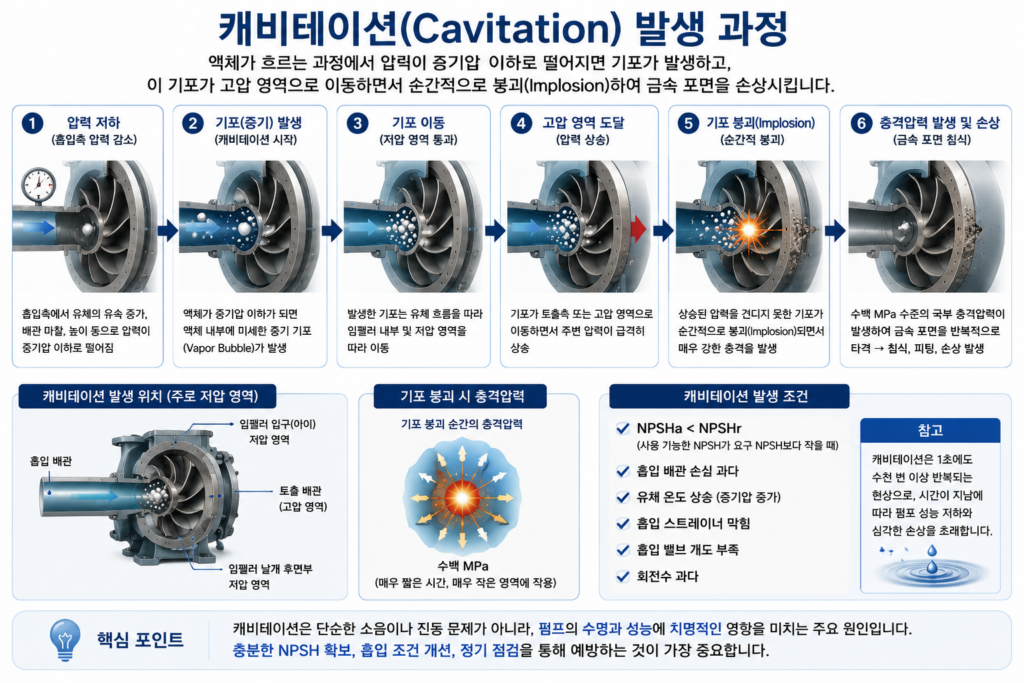

2. 캐비테이션은 어떻게 발생할까 ?
캐비테이션 발생 과정은 다음과 같습니다.
① 흡입구 압력이 낮아진다.
↓
② 액체가 증기압 이하가 된다.
↓
③ 미세한 증기기포 발생
↓
④ 임펠러 내부 이동
↓
⑤ 고압 영역 도달
↓
⑥ 기포 폭발(Implosion)
↓
⑦ 충격파 발생
↓
⑧ 금속 손상
이 과정은 1초에도 수천 번 반복됩니다.

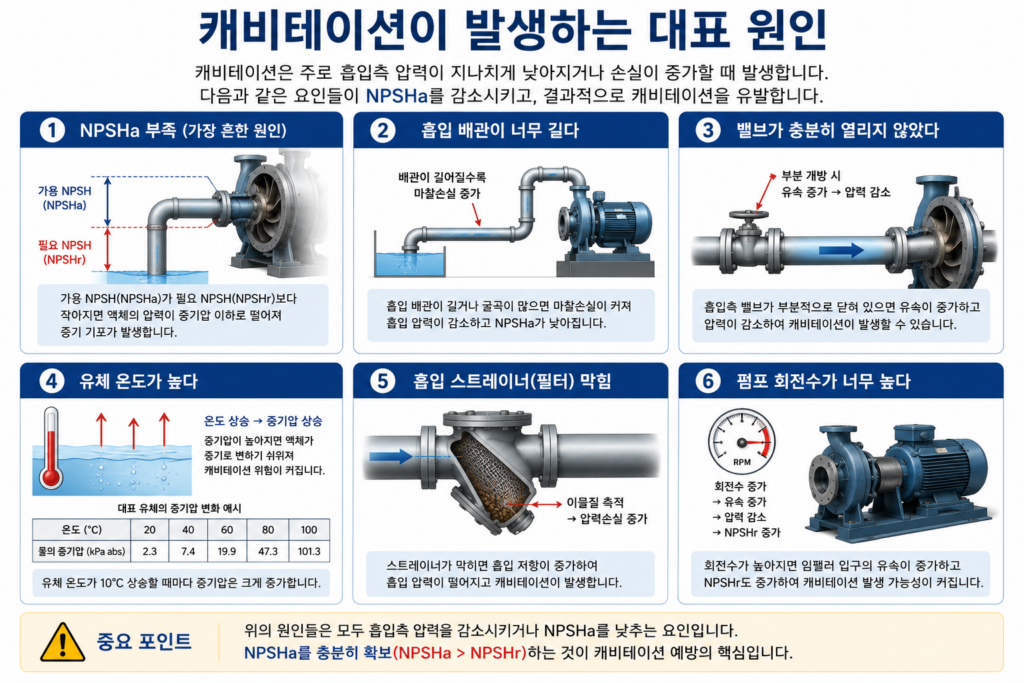

3. 캐비테이션이 발생하는 대표 원인
대표적인 원인은 다음과 같습니다.
① NPSHa 부족
가장 흔한 원인입니다.
NPSHa가 NPSHr보다 작아지면 캐비테이션이 시작됩니다.
② 흡입 배관이 너무 길다
배관 마찰손실이 증가하면서 흡입압력이 감소합니다.
③ 밸브가 충분히 열리지 않았다
흡입측 밸브가 부분적으로 닫혀 있으면 유속이 증가하여 압력이 감소합니다.
④ 유체 온도가 높다
온도가 상승하면 증기압이 증가합니다.
따라서 캐비테이션 발생 가능성이 커집니다.
⑤ 흡입 스트레이너 막힘
필터가 막히면 압력손실이 급격히 증가합니다.
⑥ 펌프 회전수가 너무 높다
회전수가 증가하면 NPSHr도 증가합니다.

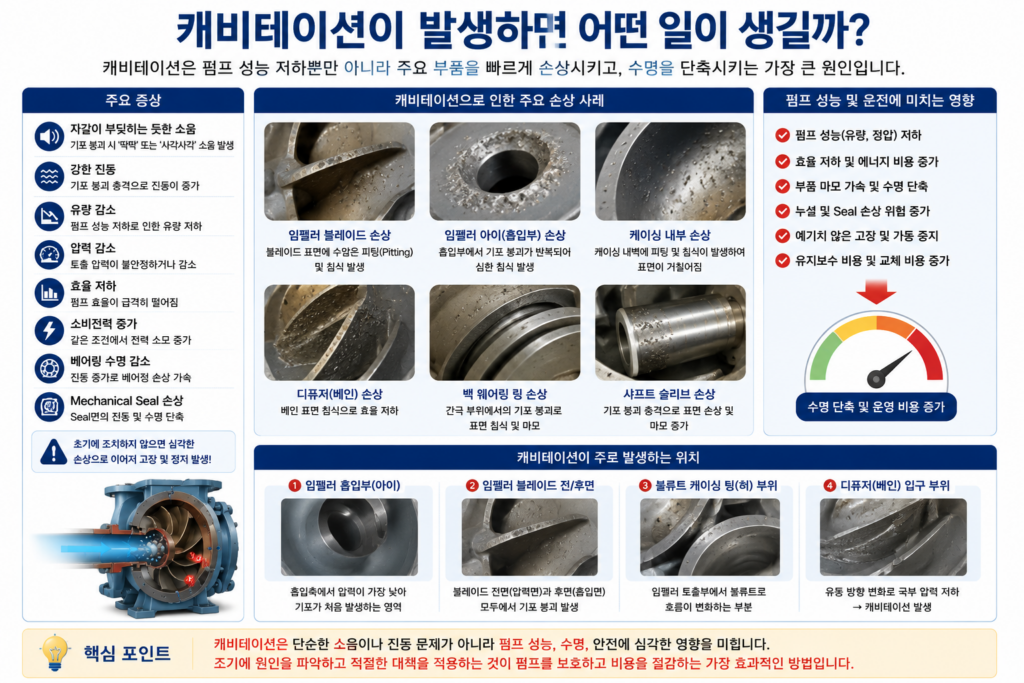

4. 캐비테이션이 발생하면 어떤 일이 생길까 ?
대표적인 증상은 다음과 같습니다.
- 자갈이 부딪히는 듯한 소음
- 강한 진동
- 유량 감소
- 압력 감소
- 효율 저하
- 소비전력 증가
- 베어링 수명 감소
- Mechanical Seal 손상
- 임펠러 침식(Pitting)
- 케이싱 손상

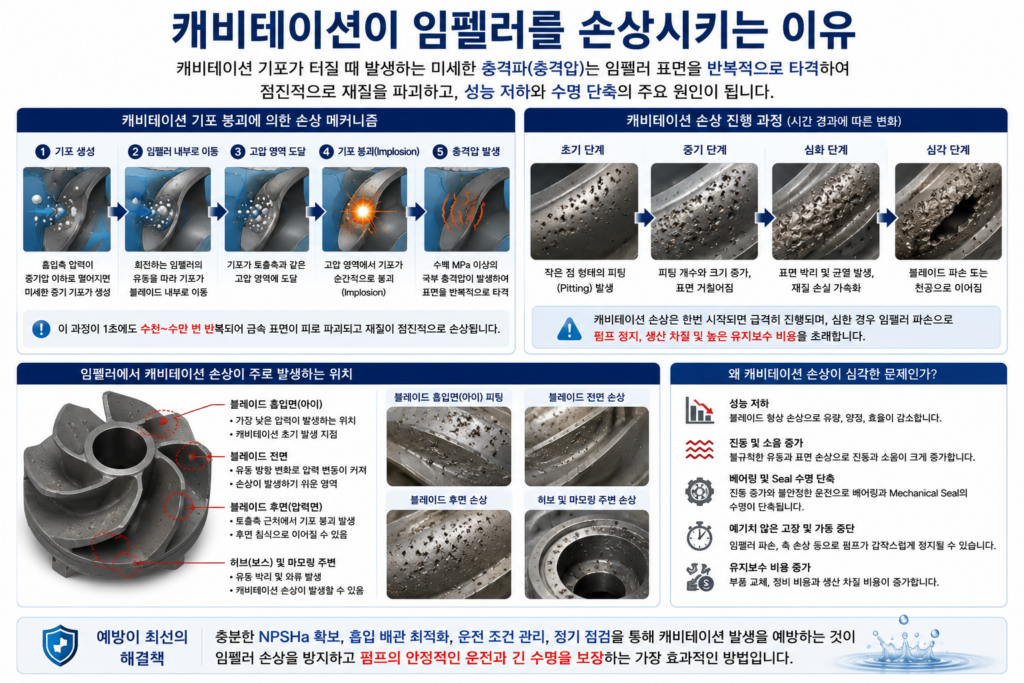

5. 캐비테이션이 임펠러를 손상시키는 이유
기포가 터질 때 발생하는 미세 충격파는 임펠러 표면을 반복적으로 가격합니다.
처음에는 작은 점 형태(Pitting)가 나타나지만,
시간이 지나면
- 표면 박리
- 균열
- 침식
- 블레이드 파손
으로 이어질 수 있습니다.
특히 스테인리스강보다 내캐비테이션 성능이 낮은 재질에서는 손상이 더욱 빠르게 진행됩니다.

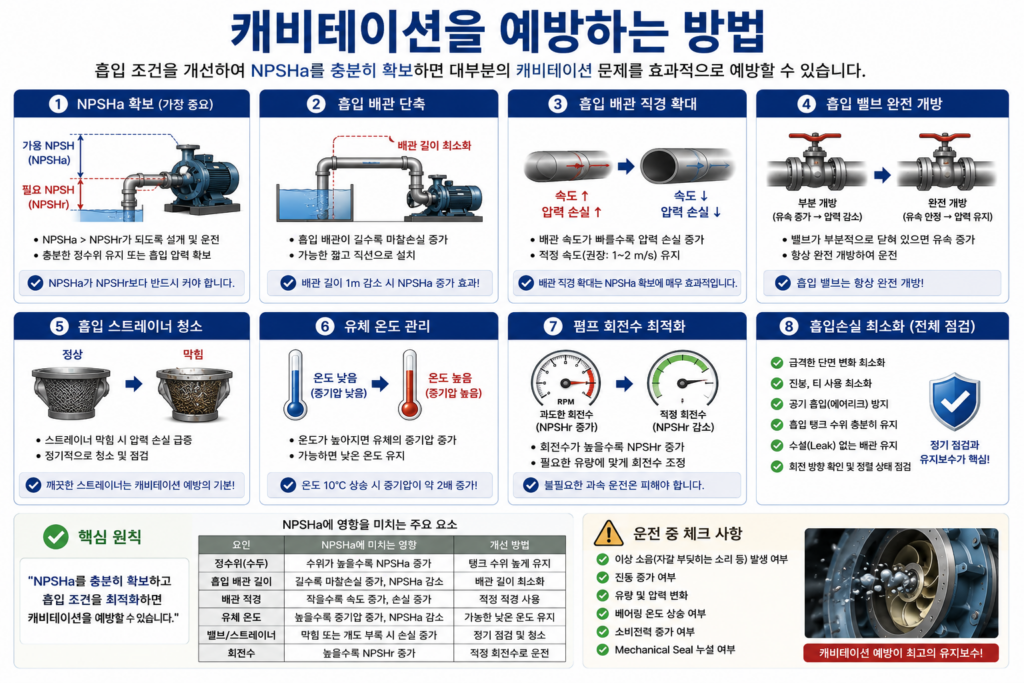

6. 캐비테이션을 예방하는 방법
효과적인 예방 방법은 다음과 같습니다.
- NPSHa 확보
- 흡입 배관 단축
- 배관 직경 확대
- 흡입 밸브 완전 개방
- 스트레이너 청소
- 유체 온도 관리
- 펌프 회전수 최적화
- 흡입손실 최소화
이러한 조치를 통해 캐비테이션 발생 가능성을 크게 줄일 수 있습니다.

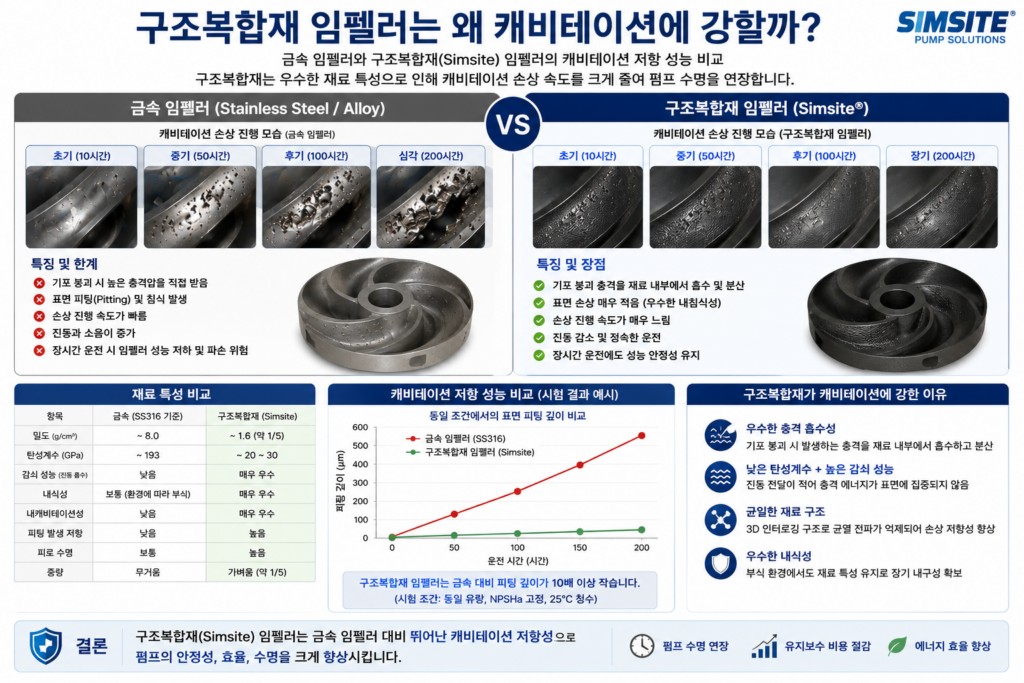

7. 구조복합재 임펠러는 왜 캐비테이션에 강할까 ?
최근에는 금속 임펠러 대신 구조복합재(Structural Composite)를 적용하는 사례가 증가하고 있습니다.
구조복합재는
- 우수한 진동 감쇠 성능
- 뛰어난 내식성
- 우수한 내침식성
- 높은 피로수명
등의 장점을 가지고 있습니다.
특히 Simsite와 같은 구조복합재 임펠러는 금속 대비 캐비테이션 손상 저항성이 우수한 사례가 다수 보고되어 있습니다.

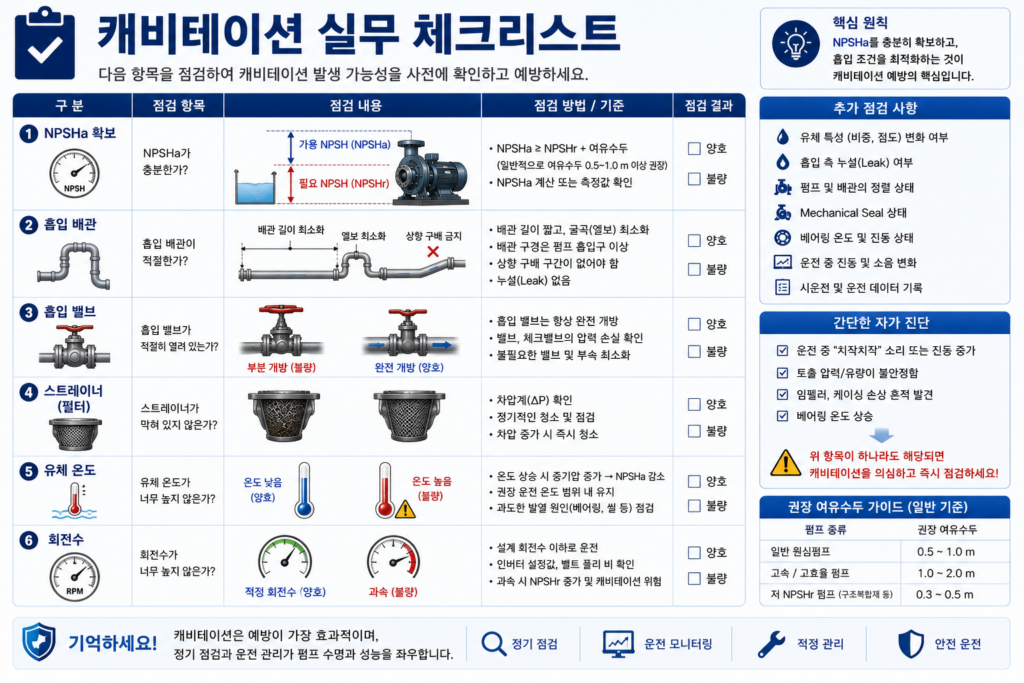

8. 실무 체크포인트
펌프 운전 시 반드시 확인해야 할 사항입니다.
✔ NPSHa > NPSHr
✔ 흡입 배관 최소화
✔ 흡입 압력 확인
✔ 소음 및 진동 증가 여부 확인
✔ 스트레이너 정기 점검
✔ 베어링 온도 확인
✔ 유량 변화 확인
✔ 임펠러 마모 점검
이러한 점검만으로도 대부분의 캐비테이션 문제를 사전에 예방할 수 있습니다.
마무리
캐비테이션은 단순한 소음 문제가 아니라 펌프 성능과 수명을 결정하는 중요한 요소입니다.
흡입 조건을 올바르게 설계하고 NPSH를 충분히 확보하며 정기적인 유지보수를 수행하면 대부분의 캐비테이션 문제를 예방할 수 있습니다. 또한 최근에는 구조복합재 임펠러와 같은 신소재의 적용을 통해 캐비테이션에 대한 내구성을 더욱 향상시키는 사례가 늘고 있습니다.
