임펠러(Impeller)는 원심펌프에서 가장 중요한 회전 부품으로, 모터에서 전달받은 회전 에너지를 유체의 운동 에너지와 압력 에너지로 변환하는 핵심 구성 요소입니다. 모터는 단순히 회전력을 제공하는 역할을 수행하며, 실제로 유체를 흡입하고 가속하여 원하는 유량(Flow Rate)과 양정(Head)을 발생시키는 것은 임펠러입니다. 따라서 원심펌프의 성능과 효율은 임펠러의 설계에 크게 좌우됩니다.
impeller의 형상(Geometry), 날개(Blade)의 개수와 각도, 직경, 두께 및 유로 형상은 유체의 흐름을 결정하는 중요한 요소입니다. 이러한 설계 조건에 따라 펌프의 최고효율점(BEP, Best Efficiency Point), 유량, 양정, 소비 동력(Power), 효율(Efficiency), NPSHr(Net Positive Suction Head Required) 및 캐비테이션(Cavitation) 발생 가능성이 크게 달라질 수 있습니다. 특히 유체가 임펠러 내부를 원활하게 통과하도록 설계된 임펠러는 에너지 손실을 최소화하여 높은 효율과 안정적인 운전을 제공합니다.
impeller의 재질(Material) 또한 매우 중요한 요소입니다. 일반적으로 스테인리스강, 청동, 주철과 같은 금속 재질이 널리 사용되지만, 최근에는 내식성, 내마모성 및 경량성이 우수한 구조복합재(Structural Composite) 임펠러의 적용이 증가하고 있습니다. 구조복합재 임펠러는 부식과 침식에 강하고 무게가 가벼워 회전 관성 감소와 에너지 절감 효과를 기대할 수 있으며, 화학공정, 해수, 담수화 설비 및 선박용 펌프 등 다양한 산업 분야에서 활용이 확대되고 있습니다.
또한 impeller의 동적 밸런스(Dynamic Balance)가 적절하게 유지되지 않으면 진동과 소음이 증가하고 베어링과 메커니컬 씰(Mechanical Seal)의 수명이 단축될 수 있습니다. 장기간 운전 시에는 축 정렬 불량이나 캐비테이션으로 인해 impeller가 손상될 가능성도 있으므로 정기적인 점검과 유지보수가 필요합니다.
결론적으로 동일한 모터와 동일한 펌프를 사용하더라도 어떤 impeller를 적용하느냐에 따라 성능 차이는 매우 크게 나타납니다. 따라서 원심펌프를 선정하거나 설계할 때는 운전 조건과 유체 특성에 적합한 impeller의 형상, 재질 및 균형 상태를 종합적으로 검토하는 것이 높은 효율, 긴 수명 및 안정적인 시스템 운전을 위한 가장 중요한 요소입니다.
목차

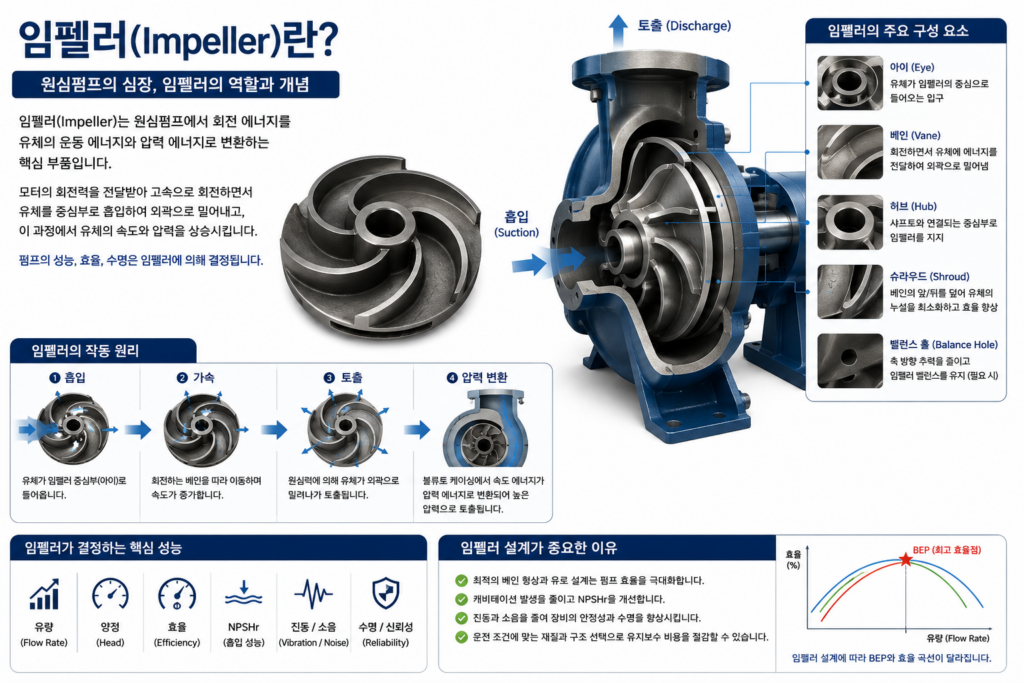

임펠러(Impeller)란 무엇 인가 ?
임펠러는 회전하면서 액체를 원심 방향으로 밀어내는 회전날개입니다.
모터에서 전달된 회전 에너지를 액체의 운동에너지와 압력에너지로 변환하는 핵심 부품입니다.
즉,
모터 → 샤프트 → 임펠러 → 액체
순서로 에너지가 전달됩니다.

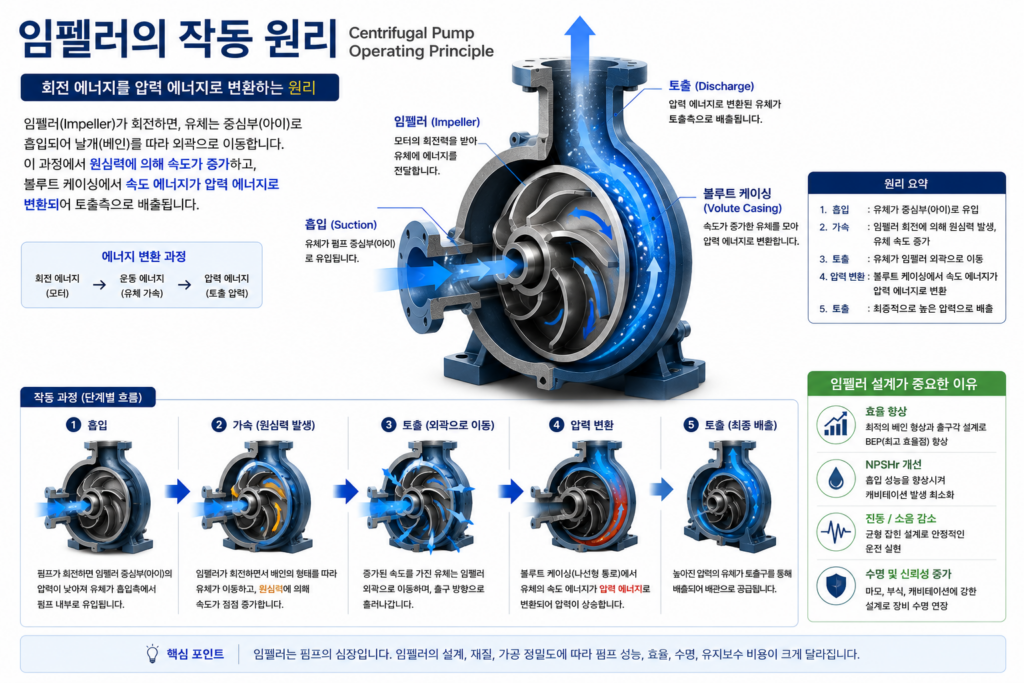

임펠러의 작동 원리
유체는 임펠러 중심(Eye)으로 들어옵니다.
유체는 회전하는 블레이드를 따라 이동하면서 임펠러의 회전에 의해 에너지를 전달받고 외측으로 이동합니다. 이 과정에서 유체의 속도와 압력이 증가하며, 케이싱에서는 속도에너지의 일부가 압력에너지로 변환됩니다.
볼류트 케이싱에서는 속도에너지가 압력에너지로 변환되어 높은 압력으로 토출됩니다.
이 과정이 바로 원심펌프의 기본 원리입니다.

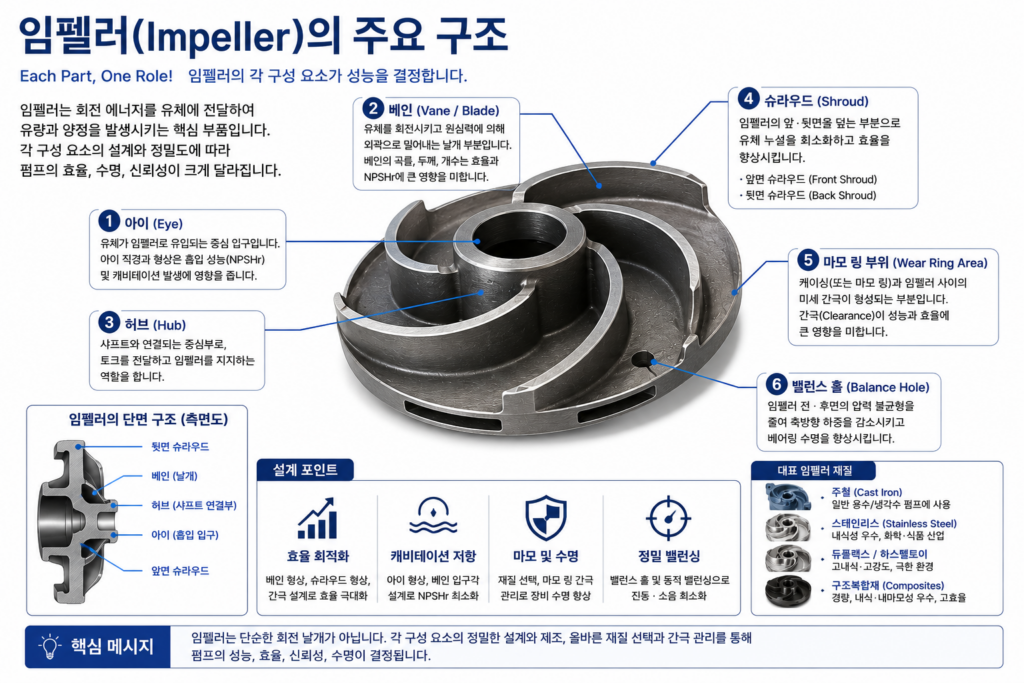

임펠러의 주요 구조
일반적인 임펠러는 다음과 같은 구조로 이루어집니다.
- Eye(흡입부)
- Blade(날개)
- Hub
- Shroud
- Wear Ring 부위
- Balance Hole(필요 시)
각 부분의 설계에 따라 효율과 수명이 크게 달라집니다.

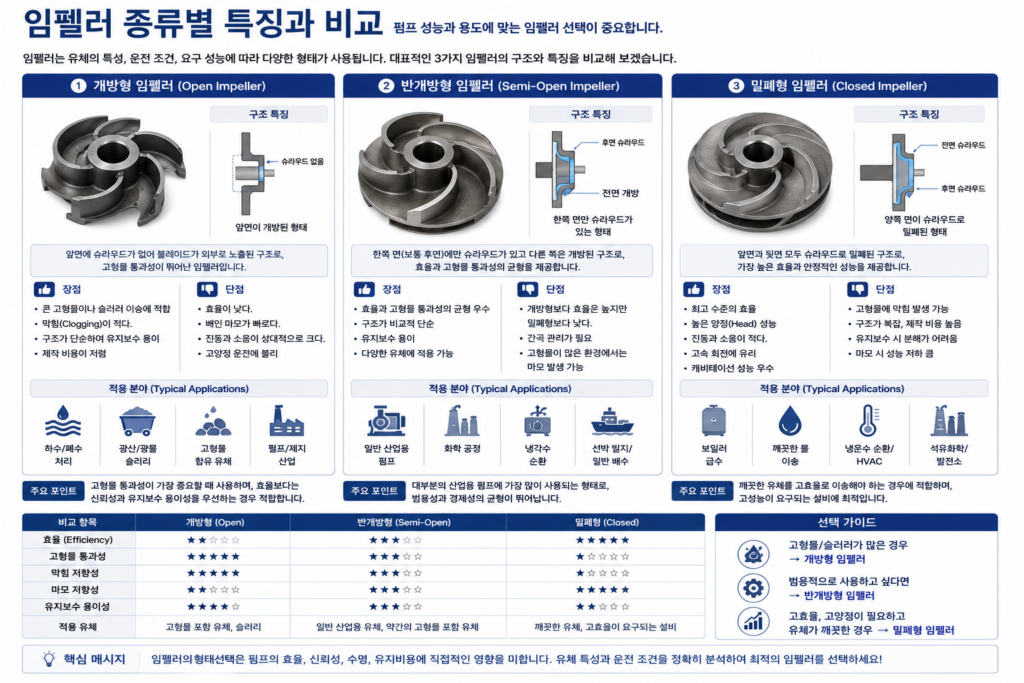

개방형·반개방형·밀폐형 임펠러 비교
임펠러 종류별 특징
| 종류 | 특징 | 장점 | 단점 |
|---|---|---|---|
| 개방형(Open) | 전면 덮개 없음 | 슬러리 적합 | 효율 낮음 |
| 반개방형(Semi Open) | 한쪽만 덮개 | 유지보수 쉬움 | 간극 관리 필요 |
| 밀폐형(Closed) | 양쪽 덮개 | 최고 효율 | 막힘 발생 가능 |
일반적인 청정액 이송용 산업용 원심펌프에서는 밀폐형 임펠러가 널리 사용되며, 고형물이나 슬러리 이송에서는 개방형 또는 반개방형 임펠러가 사용될 수 있습니다.

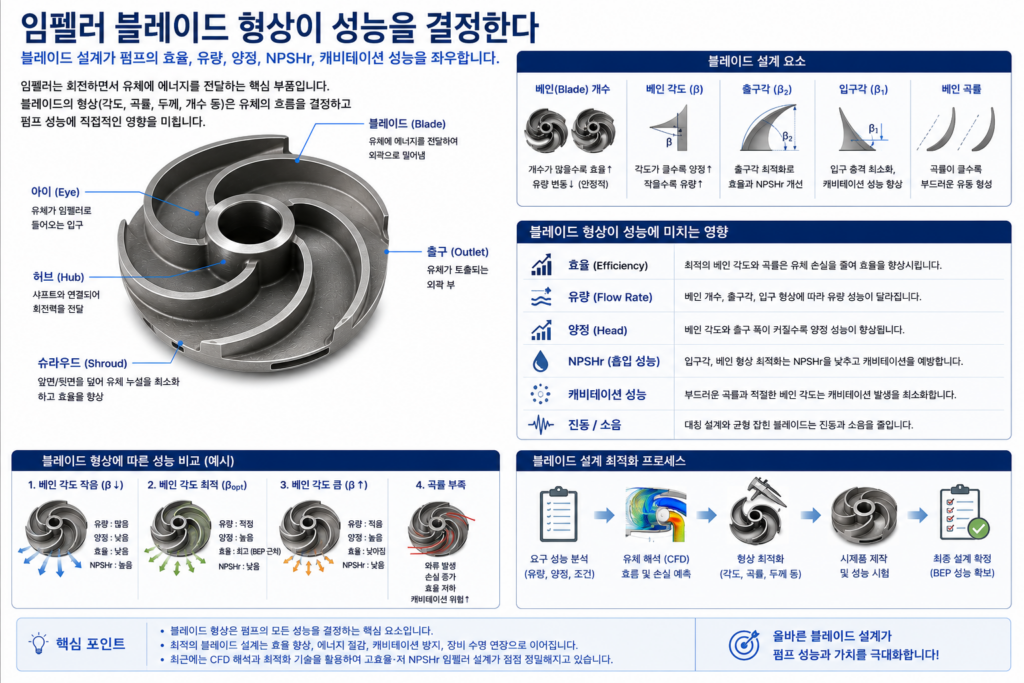

블레이드 형상이 성능에 미치는 영향
블레이드 설계는 펌프 성능을 결정합니다.
주요 설계 요소는 다음과 같습니다.
- Blade 개수
- Blade 각도
- Blade 곡률
- 출구각
- 입구각
최근에는 CFD(전산유체해석)를 이용하여 최적의 형상을 설계합니다.
CFD를 활용하면 임펠러 내부의 유동을 분석하여 효율 향상과 NPSHr 저감을 위한 설계 개선을 검토할 수 있습니다.

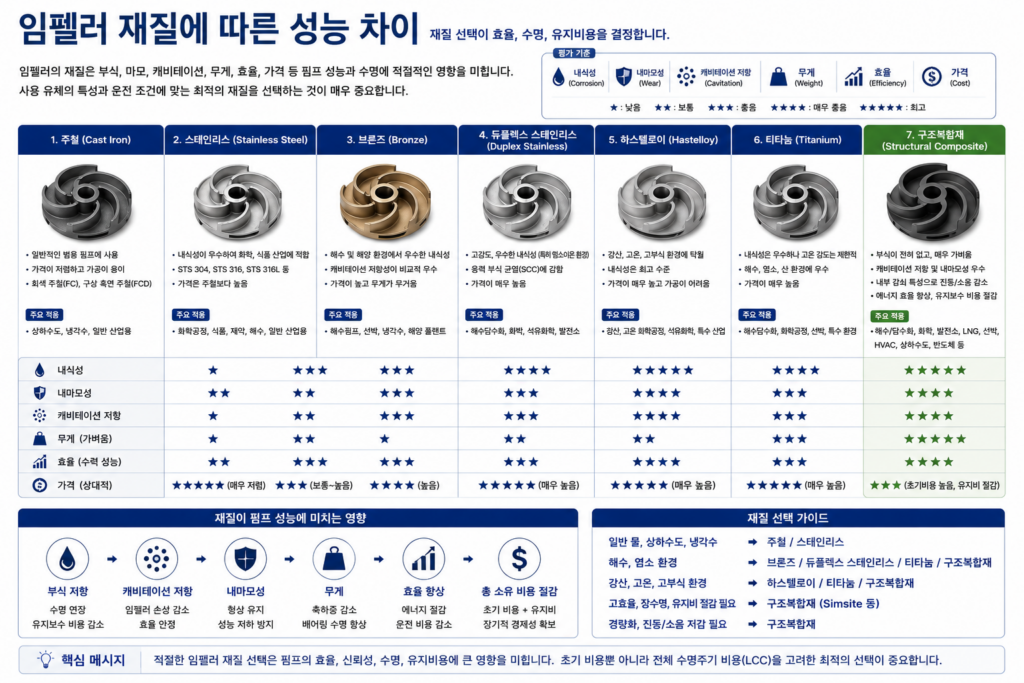

재질에 따른 성능 차이
대표적인 임펠러 재질은 다음과 같습니다.
- 주철(Cast Iron)
- 청동(Bronze)
- 스테인리스(STS316)
- Duplex Stainless
- Hastelloy
- Titanium
- 구조복합재(Structural Composite)
재질은
- 부식
- 마모
- 캐비테이션
- 무게
- 효율
모든 부분에 영향을 줍니다.

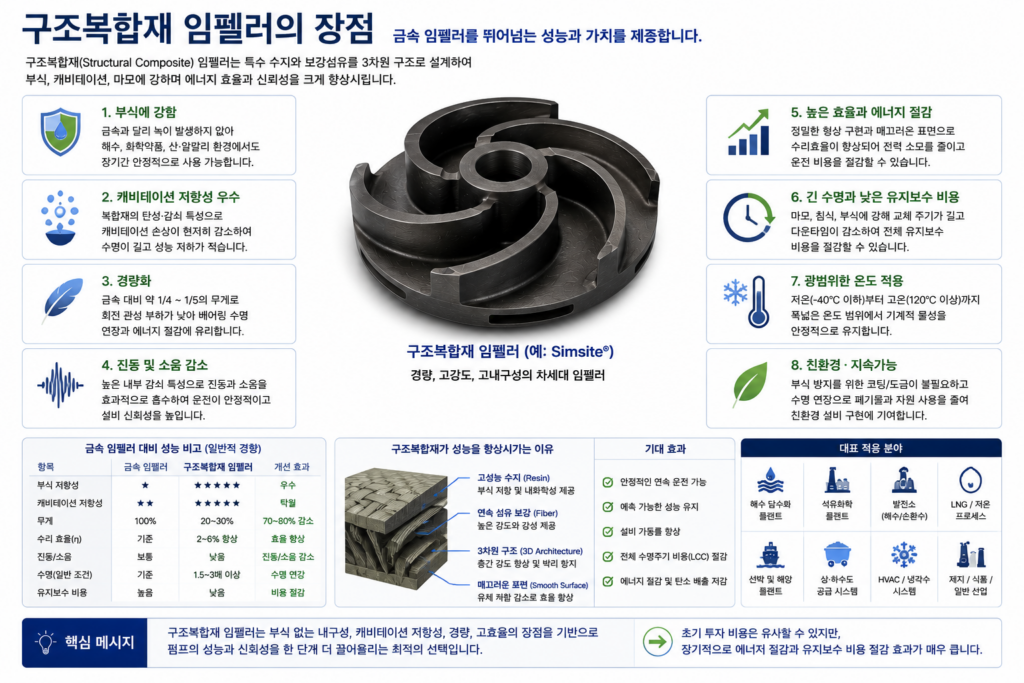

구조복합재 임펠러가 주목받는 이유
최근에는 부식성 유체와 해수 등 특수한 환경을 중심으로 금속 임펠러의 대안으로 구조복합재 임펠러의 적용 가능성이 주목받고 있습니다.
대표적인 장점은
- 우수한 내식성
- 적용 재질에 따른 내마모성
- 금속 대비 낮은 밀도
- 적절한 설계와 제조 조건에서의 높은 치수 안정성
- 진동 및 소음 저감에 기여할 수 있는 높은 감쇠 특성
- 장기 운전에서의 유지보수 비용 절감 가능성
특히 해수, 화학플랜트, LNG, 담수화 설비에서 적용 사례가 증가하고 있습니다.
다만 실제 펌프 효율, 진동, NPSHr 및 에너지 절감 효과는 임펠러의 형상, 제조 정밀도, 밸런싱, 펌프 유압 설계 및 운전 조건에 따라 달라지므로 구조복합재의 사용만으로 이러한 성능 향상을 보장할 수는 없습니다.
실무 체크포인트
✅ 임펠러는 펌프 성능을 결정하는 핵심 부품입니다.
✅ 블레이드 설계가 효율을 좌우합니다.
✅ 적절한 재질 선택이 수명을 결정합니다.
✅ NPSHr도 임펠러 설계에 따라 달라집니다.
✅ 구조복합재는 차세대 기술로 주목받고 있습니다.
결론
원심펌프에서 임펠러(Impeller)는 유체에 회전 에너지를 전달하여 압력과 유량을 생성하는 가장 핵심적인 부품입니다. 전동기의 기계적 에너지를 유체의 운동에너지와 압력에너지로 변환하는 역할을 하며, 임펠러의 형상, 직경, 날개 각도, 표면 상태 및 재질은 펌프의 양정(Head), 유량(Flow Rate), 효율(Efficiency), 소비전력, 진동, 소음 및 내구성에 직접적인 영향을 미칩니다. 또한 임펠러의 설계와 재질은 공동현상(Cavitation) 저항성, 마모 및 부식 저항성, 유지보수 비용과 생애주기비용(LCC)까지 좌우합니다. 따라서 고효율과 장기적인 경제성을 확보하기 위해서는 운전 조건에 적합한 임펠러의 설계와 재질을 선택하는 것이 원심펌프 성능을 결정하는 가장 중요한 요소 중 하나입니다.
최근에는 CFD 설계 기술과 구조복합재의 발전으로 기존 금속 임펠러보다 더 높은 효율과 긴 수명을 제공하는 제품들이 등장하고 있으며, 앞으로 펌프 산업의 발전 방향 역시 이러한 고효율·고내구성 임펠러 기술을 중심으로 이어질 것으로 예상됩니다.
