원심펌프 ( Centrifugal Pump ) 의 기본 원리와 산업 현장에서 중요한 이유

산업 현장에서 액체를 일정한 유량과 압력으로 안정적으로 공급하는 것은 생산성과 안전성을 유지하는 데 매우 중요합니다. 이러한 역할을 수행하는 대표적인 설비가 바로 **원심펌프(Centrifugal Pump)**입니다.

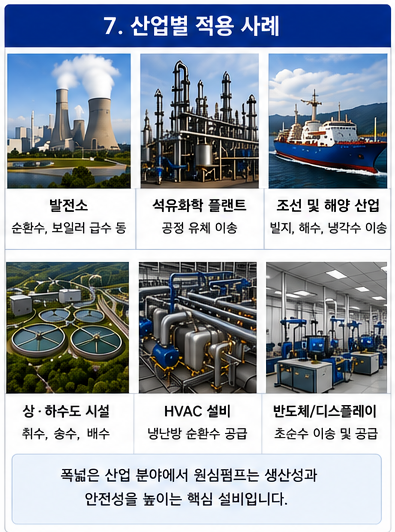

원심펌프는 발전소, 석유화학 플랜트, 조선 및 해양 산업, 반도체 공장, 냉난방(HVAC) 설비, 상·하수도 시설, 식품 및 제약 공정 등 거의 모든 산업 분야에서 사용되고 있습니다. 구조가 비교적 단순하면서도 대용량 유체를 연속적으로 이송할 수 있기 때문에 오늘날 가장 널리 사용되는 펌프 형식으로 자리 잡았습니다.

최근에는 전력 비용 증가와 탄소중립 정책 확산으로 인해 펌프 효율 향상과 에너지 절감이 기업 경쟁력의 중요한 요소가 되었습니다. 따라서 원심펌프의 기본 원리와 성능을 이해하는 것은 설비 담당자뿐 아니라 생산기술, 유지보수, 설계 엔지니어에게도 매우 중요한 과제입니다.

산업용 원심펌프 설치 된 모습

Table of Contents

1. 원심펌프의 기본 원리

원심펌프는 크게 임펠러, 케이싱(Casing), 축(Shaft), 베어링(Bearing), 메커니컬 씰(Mechanical Seal) 등으로 구성된다. 이 중 가장 중요한 역할을 하는 부품은 임펠러이다.

펌프가 작동하면 전동기의 회전력이 축을 통해 임펠러로 전달된다. 고속으로 회전하는 임펠러의 중심부에는 압력이 낮아지면서 액체가 자연스럽게 흡입된다. 이후 액체는 임펠러의 날개를 따라 외곽으로 이동하면서 원심력을 받게 되고, 이 과정에서 속도 에너지가 증가한다.

임펠러를 통과한 액체는 케이싱 내부의 유로를 지나면서 속도 에너지의 일부가 압력 에너지로 전환된다. 결과적으로 액체는 필요한 압력을 얻어 배관 시스템을 통해 원하는 장소로 이송된다.

즉, 원심펌프는 전동기의 기계적 에너지를 유체의 운동 에너지와 압력 에너지로 변환하는 장치라고 할 수 있다.

2. 원심펌프의 작동 원리

원심펌프의 운전 과정은 다음과 같이 이루어집니다.

단계	작동 내용
① 흡입	액체가 흡입구를 통해 임펠러 중심으로 유입
② 가속	임펠러 회전으로 액체가 원심력을 받아 가속
③ 압력 변환	케이싱에서 속도 에너지가 압력 에너지로 변환
④ 토출	필요한 압력으로 액체를 배관으로 이송

이 과정은 매우 짧은 시간 안에 연속적으로 반복되며, 일정한 유량과 압력을 유지할 수 있도록 설계됩니다.

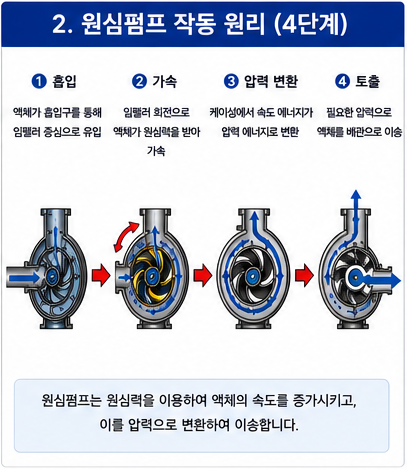

원심펌프 작동 원리 ( 4단계 )

3. 원심펌프의 주요 구성품

원심펌프는 여러 부품이 조화를 이루어 성능을 발휘합니다.

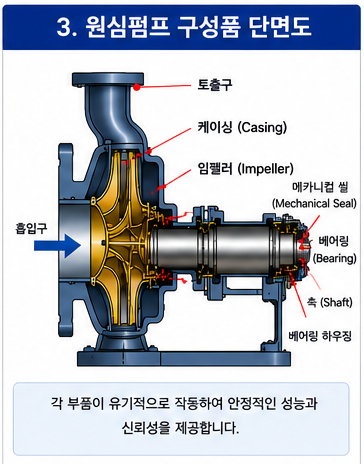

원심펌프 주요 구성 부품

1. 임펠러(Impeller)

가장 중요한 부품으로, 유체에 직접 에너지를 전달합니다. 임펠러의 형상과 재질은 펌프 효율, 진동, 내구성에 큰 영향을 미칩니다.

2. 케이싱(Casing)

임펠러에서 나온 유체의 속도 에너지를 압력 에너지로 바꾸고 유체를 배관으로 안내하는 역할을 합니다.

3. 축(Shaft)

모터의 회전력을 임펠러에 전달하는 핵심 부품입니다.

4. 베어링(Bearing)

축을 안정적으로 지지하여 진동을 줄이고 원활한 회전을 돕습니다.

5. 메커니컬 씰(Mechanical Seal)

축이 회전하는 부분에서 유체가 외부로 누설되는 것을 방지하는 중요한 밀봉 장치입니다.

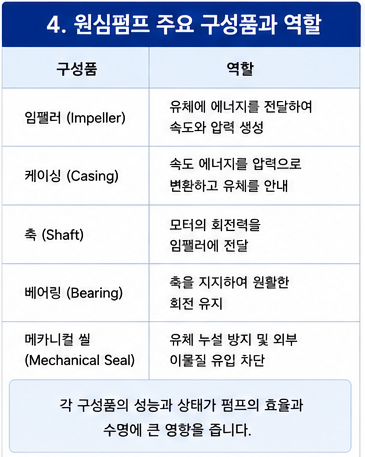

원심펌프 주요 구성품의 역활

4. 펌프 효율이 기업 경쟁력을 좌우한다

산업 현장에서 소비되는 전력의 상당 부분은 모터와 펌프 시스템이 차지합니다.

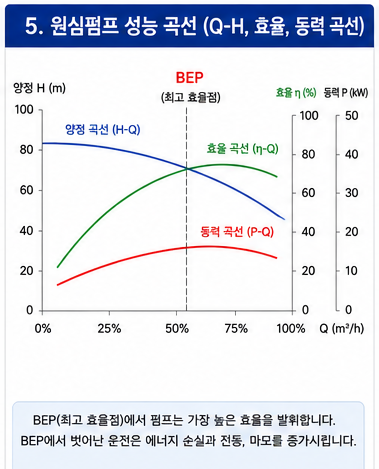

만약 펌프가 설계점(BEP, Best Efficiency Point)에서 벗어난 상태로 장기간 운전된다면 다음과 같은 문제가 발생할 수 있습니다.

전력 소비 증가
진동 및 소음 증가
베어링과 메커니컬 씰 수명 단축
유지보수 비용 증가
설비 신뢰성 저하

반대로 BEP 부근에서 운전하면 에너지 절감과 설비 수명 연장이라는 두 가지 효과를 동시에 얻을 수 있습니다.

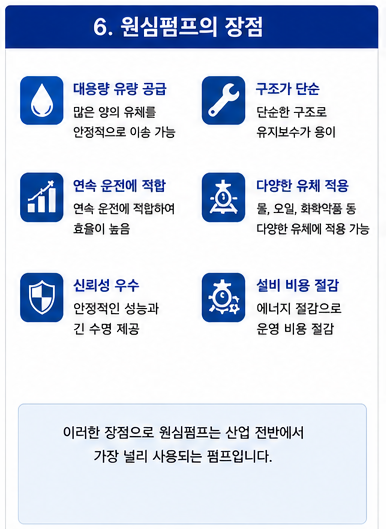

5. 산업 현장에서 원심펌프가 중요한 이유

원심펌프가 널리 사용되는 이유는 다음과 같습니다.

구조가 비교적 단순하여 유지보수가 쉽다.
대용량 유량을 안정적으로 공급할 수 있다.
연속 운전에 적합하다.
다양한 재질과 크기로 제작할 수 있다.
다양한 산업 분야에 적용할 수 있다.

이러한 장점 때문에 원심펌프는 산업 설비의 생산성과 신뢰성을 유지하는 핵심 장비로 평가받고 있습니다.

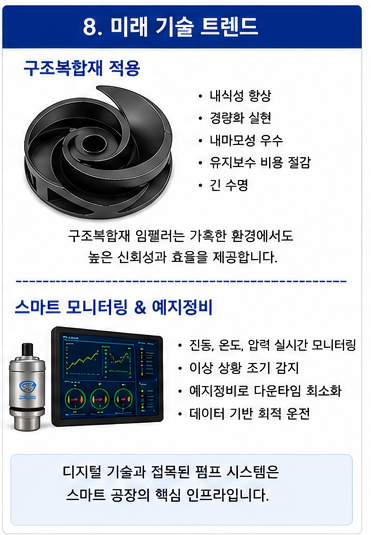

6. 미래 기술 발전 방향

최근에는 고효율 유압 설계뿐 아니라 새로운 재료와 디지털 기술을 활용한 펌프 개발이 활발하게 이루어지고 있습니다.

예를 들어, 일부 산업에서는 내식성과 경량성이 뛰어난 구조복합재(Structural Composite) 부품을 적용하여 유지보수 비용을 줄이고 운전 효율을 높이려는 시도가 이어지고 있습니다. 또한 진동, 온도, 전력 소비를 실시간으로 분석하는 상태 감시 기술도 보편화되고 있습니다.

이처럼 원심펌프는 단순한 유체 이송 장비를 넘어, 에너지 절감과 스마트 유지관리 기술이 결합된 핵심 설비로 발전하고 있습니다.

7. 결론

원심펌프는 현대 산업을 움직이는 핵심 설비이며, 그 기본 원리를 이해하는 것은 효율적인 설비 운영의 출발점입니다.

올바른 펌프 선정과 적절한 운전, 그리고 정기적인 유지관리를 통해 에너지 소비를 줄이고 설비의 신뢰성을 높일 수 있습니다. 특히 최고효율점(BEP)을 중심으로 운전하는 것은 전력 절감과 수명 연장에 매우 중요한 요소입니다.

About Pump R&D에서는 앞으로도 원심펌프의 효율 향상, 에너지 절감, 유지보수 기술, 구조복합재 적용 사례 등 산업 현장에서 도움이 되는 기술 정보를 지속적으로 소개할 예정입니다.

자주 묻는 질문(FAQ)

Q1. 원심펌프는 어떤 산업에서 가장 많이 사용되나요?

발전소, 석유화학 플랜트, 상·하수도 시설, 조선소, 해양플랜트, HVAC 설비, 식품·제약 공정 등 다양한 산업 분야에서 사용됩니다.

Q2. 원심펌프의 가장 중요한 부품은 무엇인가요?

임펠러입니다. 임펠러의 형상과 재질은 유량, 양정, 효율, 내구성에 직접적인 영향을 줍니다.

Q3. BEP란 무엇인가요?

BEP(Best Efficiency Point)는 펌프가 가장 높은 효율을 발휘하는 운전 지점으로, 에너지 절감과 설비 수명 연장에 매우 중요합니다.

다음 글 예고

**원심펌프의 에너지 손실은 어디에서 발생할까?**에서는 유압 손실, 기계적 손실, 체적 손실, 배관 손실 등 실제 현장에서 전력 소비를 증가시키는 원인을 자세히 살펴보겠습니다.
