원심펌프(Centrifugal Pump)는 발전소, 석유화학 플랜트, 선박, 상하수도 및 각종 산업 설비에서 널리 사용됩니다. 펌프의 전력 소비는 펌프 자체의 효율뿐 아니라 실제 운전점과 배관 시스템의 저항에도 영향을 받습니다.
펌프 내부에서는 수력 손실, 내부 누설, 베어링과 Mechanical Seal의 마찰, 디스크 마찰 등이 발생할 수 있습니다. 또한 배관과 밸브의 압력 손실은 펌핑 시스템 전체의 에너지 소비를 증가시킵니다. 따라서 에너지 절감을 위해서는 손실이 발생하는 원인을 구분하고, 실제 운전 데이터와 제조사의 성능곡선을 바탕으로 개선 방법을 검토해야 합니다.
▲ 원심펌프의 기본 구조
목차
원심펌프의 에너지 흐름
전동기가 공급한 전기에너지는 모터의 회전력을 통해 펌프 축으로 전달되고, 축은 임펠러를 회전시킵니다.
임펠러는 회전하면서 유체에 에너지를 전달합니다. 임펠러에서 얻은 에너지는 유체의 속도와 압력을 높이는 데 사용되며, 볼류트 케이싱이나 디퓨저에서는 유동의 속도에너지가 압력에너지로 일부 변환됩니다. 이 과정에서 유동 저항과 내부 누설 등으로 인한 에너지 손실도 발생합니다.
그러나 이 과정에서 모든 에너지가 유체의 유효 에너지로 변환되는 것은 아닙니다.
대표적으로 다음과 같은 손실이 발생할 수 있습니다.
- 내부 유동 및 수력 손실
- 내부 누설 손실
- 베어링 및 Mechanical Seal 등의 기계적 손실
- 디스크 마찰 손실
- 캐비테이션에 따른 성능 저하
펌프 효율은 펌프의 형식, 크기, 설계, 운전점, 유체 특성 등에 따라 달라지므로 특정 효율 범위를 모든 원심펌프에 일률적으로 적용하기보다는 제조사의 성능곡선과 실제 운전 조건을 기준으로 평가해야 합니다.
수력(Hydraulic) 손실
원심펌프에서 중요한 손실 중 하나는 유체가 펌프 내부를 흐르는 과정에서 발생하는 수력 손실입니다.
주요 원인은 다음과 같습니다.
- 유체의 난류
- 임펠러 입·출구에서의 유동 불일치
- 임펠러 내부의 충격 및 유동 손실
- 케이싱 내부의 와류
- 유동 방향 변화
- 속도 변화
- 유동 분리 및 재순환
수력 손실은 펌프 내부의 유동 상태와 임펠러 및 케이싱의 형상에 크게 영향을 받습니다. 유량이 설계점에서 벗어나면 임펠러 입구와 출구의 유동 조건이 달라지고, 유동 분리나 재순환이 증가하여 손실이 커질 수 있습니다. 따라서 수력 손실을 줄이기 위해서는 임펠러 형상뿐 아니라 펌프의 실제 운전점과 유량 범위를 함께 검토해야 합니다.
펌프의 운전점이 최고효율점(BEP, Best Efficiency Point)에서 벗어나면 임펠러 입·출구의 유동 조건이 설계 상태와 달라져 유동 분리와 재순환이 증가할 수 있습니다. 그 결과 효율 저하와 진동, 축하중 증가 등의 문제가 발생할 수 있습니다. 다만 영향은 펌프 형식과 운전 유량에 따라 다르므로 제조사의 성능곡선과 허용 운전범위를 기준으로 판단해야 합니다.
관련 글
펌프 내부 및 배관 시스템의 마찰 손실
유체가 펌프 내부와 배관을 흐르는 과정에서는 벽면과의 마찰과 국부적인 유동 저항으로 인해 수두 손실이 발생합니다.
대표적인 요소는 다음과 같습니다.
- 흡입 및 토출 배관의 마찰
- 밸브 및 피팅의 국부 손실
- 케이싱 내부의 유동 저항
- 임펠러 표면 상태에 따른 유동 손실
특히 배관이 지나치게 길거나 직경이 작고, 밸브와 피팅이 많으면 시스템의 압력 손실이 증가할 수 있습니다.
여기서 중요한 것은 펌프 자체의 내부 손실과 배관 시스템의 손실을 구분해서 평가하는 것입니다.
펌핑 시스템의 에너지 효율은 펌프만으로 결정되지 않으며, 배관과 밸브, 제어 방식, 운전 조건 등을 포함한 시스템 전체의 관점에서 평가해야 합니다. 따라서 에너지 절감을 위해서는 펌프 선정뿐 아니라 배관 크기, 밸브 및 부속품의 손실, 제어 방식과 실제 운전 조건을 함께 검토하는 것이 중요합니다.
예를 들어 동일한 유량을 이송하는 경우에도 배관 직경이 작거나 배관 길이가 길고, 밸브와 엘보 등 부속품의 저항이 크면 시스템에서 요구하는 압력과 펌프 양정이 증가할 수 있습니다. 배관 개선 효과를 검토할 때는 설계 유량에서의 손실수두를 계산하고, 개선 전후의 펌프 운전점과 소비전력을 비교해야 합니다. 실제 절감량은 유량, 배관 조건, 펌프 효율 및 제어 방식에 따라 달라집니다.
▲ 배관 마찰 손실의 주요 원인과 Darcy-Weisbach 계산
Darcy–Weisbach 식은 배관 길이, 내경, 평균 유속 및 마찰계수를 이용해 직관의 손실수두를 계산하는 데 사용됩니다. 마찰계수는 유체의 레이놀즈수와 배관 내면의 상대조도 등에 따라 달라집니다. 밸브와 엘보 등 부속품에서 발생하는 국부 손실은 별도로 고려해야 하며, 실제 펌핑 시스템의 전체 손실을 평가할 때는 직관 마찰 손실과 국부 손실을 합산해야 합니다.
누설(Leakage) 손실
원심펌프의 임펠러와 케이싱 또는 Wear Ring 사이에는 회전과 열·기계적 변위를 고려한 적절한 간극(Clearance)이 필요합니다.
이 간극을 통해 일부 유체가 고압 영역에서 저압 영역으로 이동하면서 내부 누설이 발생할 수 있습니다.
마모가 진행되어 간극이 지나치게 커지면 내부 재순환이 증가하고 펌프의 유효 토출량과 효율에 영향을 줄 수 있습니다.
따라서 적절한 간극을 유지하는 것은 펌프의 성능과 장기적인 효율 관리에서 중요한 요소입니다.
구조복합재 임펠러를 적용하는 경우에도 단순히 재질만으로 간극을 결정해서는 안 됩니다.
다음 요소를 종합적으로 고려해야 합니다.
- 재료의 열팽창 특성
- 치수 안정성
- 임펠러 변형
- 축의 변위
- 회전속도
- 운전 온도
- 제조 및 가공 정밀도
- 펌프의 압력 조건
Wear Ring 또는 임펠러와 케이싱 사이의 간극이 증가하면 고압측 유체의 내부 누설이 늘어나 유효 토출량과 펌프 효율이 감소할 수 있습니다. 반대로 간극을 무조건 작게 설정하면 열팽창, 축 변위 및 임펠러 변형 등에 의해 접촉 위험이 커질 수 있습니다. 따라서 구조복합재 임펠러의 간극은 재료 특성뿐 아니라 회전속도, 운전 온도, 압력 및 제조 정밀도를 종합적으로 고려해 결정해야 합니다.
▲ 임펠러와 케이싱 사이에서 발생하는 내부 누설
기계적(Mechanical) 손실
펌프의 회전부에서도 기계적 에너지 손실이 발생합니다.
대표적인 요소는 다음과 같습니다.
- 베어링 마찰
- Mechanical Seal의 마찰
- 축 회전 저항
- 윤활에 따른 손실
- 회전체 불균형 및 축계 정렬 오차에 따른 추가적인 기계적 부담
기계적 손실은 펌프의 회전속도, 베어링 하중, 축계 정렬 상태, Mechanical Seal의 형식과 운전 조건 등에 따라 달라집니다. 따라서 특정 손실률을 모든 펌프에 동일하게 적용하기보다는 제조사가 제공하는 효율 자료와 실제 운전 조건을 기준으로 평가해야 합니다.
또한 임펠러 내부의 압력 분포와 운전 조건에 따라 축방향 및 반경방향의 유체력이 발생할 수 있습니다.
이러한 힘은 베어링과 축계에 하중을 증가시킬 수 있으며, 적절하게 관리되지 않을 경우 진동과 마모, 유지보수 문제로 이어질 수 있습니다.
기계적 손실을 줄이려면 베어링의 적절한 선정과 윤활 상태, 축계 정렬, 회전체의 균형 및 Mechanical Seal의 운전 조건을 함께 점검해야 합니다. 다만 진동이나 베어링 온도 상승이 항상 기계적 에너지 손실만을 의미하는 것은 아니므로, 실제 원인을 판단할 때는 운전점, 정렬 상태, 윤활 상태 및 부품 마모를 종합적으로 확인해야 합니다.
따라서 Thrust Force 자체를 에너지 손실이라고 보기보다는, 이러한 유체력이 베어링과 축계에 추가적인 하중을 발생시켜 기계적 손실과 신뢰성에 영향을 줄 수 있다는 관점에서 이해하는 것이 정확합니다.
디스크 마찰(Disk Friction Loss)
임펠러가 고속으로 회전하면 임펠러 외부의 유체 역시 일정 부분 회전하게 됩니다.
이 과정에서 유체의 점성 저항이 발생하며 이를 디스크 마찰 손실(Disk Friction Loss)이라고 합니다.
일반적으로 회전속도가 높아지거나 임펠러 직경이 커지면 이러한 손실을 고려해야 합니다.
따라서 고속 회전 펌프에서는 임펠러 형상뿐 아니라 임펠러 주변의 유체 영역에서 발생하는 회전 저항도 펌프 효율을 평가할 때 고려해야 합니다.
디스크 마찰 손실은 회전속도, 임펠러 크기, 유체의 점도, 임펠러와 케이싱 사이의 간극 및 내부 유동 조건에 따라 달라집니다. 따라서 특정 비례식이나 손실률을 모든 펌프에 일률적으로 적용하기보다는 해당 펌프의 설계와 운전 조건을 기준으로 평가해야 합니다.

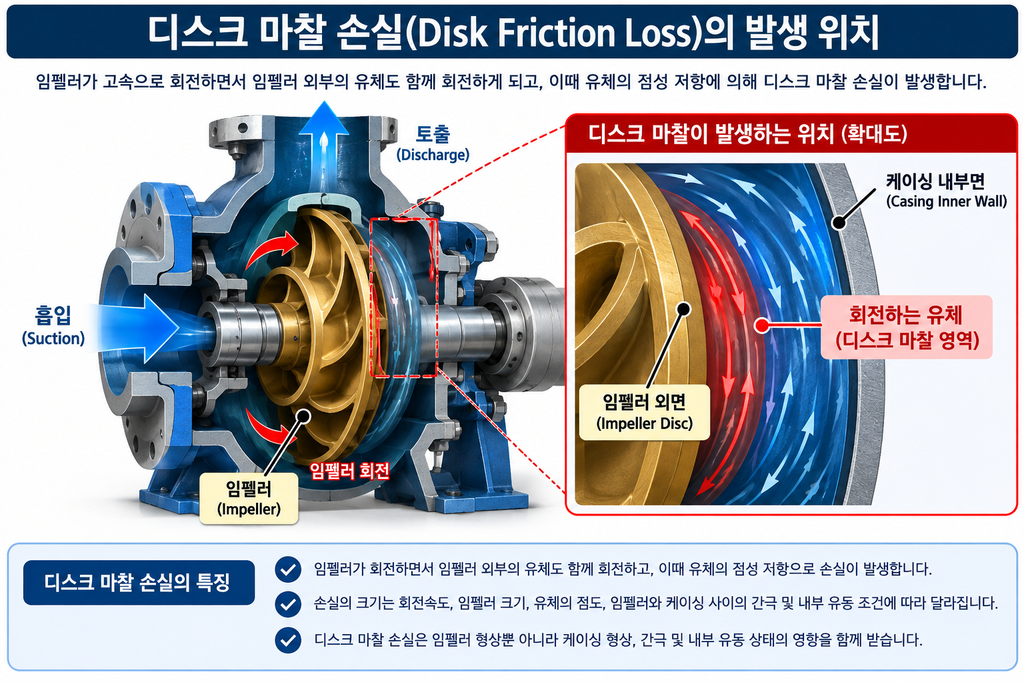

▲ 원심펌프 임펠러 외부에서 발생하는 디스크 마찰 손실의 위치와 원리
공동현상(Cavitation)에 의한 손실
펌프 흡입측의 절대압력이 운전 온도에서의 유체 증기압에 충분한 여유를 갖지 못하면 임펠러 입구 부근에서 기포가 발생할 수 있습니다.
이 기포가 압력이 높은 영역으로 이동하면서 붕괴하는 현상을 캐비테이션(Cavitation)이라고 합니다.
캐비테이션이 발생하면 다음과 같은 문제가 나타날 수 있습니다.
- 펌프 효율 감소
- 유량 및 양정 성능 저하
- 진동 증가
- 소음 증가
- 임펠러 표면 손상
- 베어링 및 씰에 대한 기계적 부담 증가
캐비테이션 위험을 줄이고 펌프의 성능과 신뢰성을 확보하기 위해서는 시스템에서 확보되는 NPSHa가 동일한 운전점에서 제조사가 제시하는 NPSHr보다 충분한 여유를 갖도록 검토해야 합니다. 필요한 NPSH Margin은 펌프의 운전영역, 유체 특성, 펌프 설계 및 시스템 조건 등에 따라 달라지므로 특정한 하나의 여유값을 모든 펌프에 일률적으로 적용해서는 안 됩니다.
또한 NPSHr은 일반적으로 제조사가 지정한 유량과 회전속도 등의 조건에서 제시하는 펌프 특성값입니다. NPSH3는 캐비테이션으로 인해 펌프 1단의 양정이 3% 감소하는 지점의 NPSH 값입니다. 따라서 NPSHa가 NPSHr보다 크다는 사실만으로 캐비테이션 위험이 완전히 제거된다고 단정할 수는 없습니다. 실제 펌프 선정 시에는 제조사가 제시하는 NPSHr, 적용 운전 조건 및 요구되는 NPSH Margin을 함께 검토해야 합니다.
관련 글
[NPSH란 무엇인가? 원심펌프 캐비테이션을 방지하는 핵심 원리]
실제 현장에서 원심펌프 에너지 손실을 확인하는 방법
원심펌프의 에너지 손실을 줄이기 위해서는 먼저 현재 펌프가 어느 부분에서 손실을 발생시키고 있는지 확인해야 합니다. 단순히 펌프 효율만 확인하는 것보다 실제 유량, 토출압력, 흡입압력, 전동기 입력전력 및 운전시간을 함께 측정하는 것이 중요합니다.
특히 실제 운전점이 제조사가 제시한 성능곡선의 BEP(최고효율점)에서 어느 정도 벗어나 있는지 확인하는 것이 중요합니다. 운전점이 설계 의도에서 크게 벗어나면 펌프 효율뿐 아니라 재순환, 진동 및 베어링·씰의 운전 상태에도 영향을 줄 수 있으므로 함께 확인해야 합니다.
또한 임펠러와 케이싱 링의 마모 및 간극 증가, 베어링 상태, Mechanical Seal 상태, 배관의 압력손실 등을 함께 확인해야 합니다.
따라서 현장에서 원심펌프 에너지 손실을 평가할 때는 운전 데이터 → 성능곡선 → 펌프 상태 → 배관 시스템의 순서로 종합적으로 검토하는 것이 효과적입니다.
현장 측정 데이터로 펌프 효율 확인하기
현장에서 펌프의 에너지 효율을 평가하려면 유량, 흡입압력, 토출압력, 유체의 밀도 및 전동기 입력전력을 가능한 한 동일한 운전 조건에서 측정해야 합니다. 압력은 측정 위치의 높이와 속도수두를 고려해 해석해야 하며, 압력계의 측정값만으로 펌프의 전체 효율을 단정해서는 안 됩니다.
유체에 전달되는 유압동력은 유량과 펌프의 차압을 이용해 계산할 수 있습니다. 비압축성 유체를 기준으로 펌프의 입·출구 속도와 높이 차이가 작다고 가정하면 다음과 같이 근사할 수 있습니다.
유압동력(kW) ≈ 유량(m³/s) × 차압(kPa)
이 계산식은 유체의 밀도와 압력 측정 조건이 적절하고, 펌프 입·출구의 속도수두 및 위치수두 차이를 무시할 수 있을 때 적용하는 근사식입니다. 두 측정 지점의 관경이나 높이가 크게 다르면 속도수두와 위치수두의 차이도 고려해야 합니다. 따라서 정밀한 성능 평가에서는 측정 위치와 계측 조건을 함께 확인해야 합니다.
이 식에서 유량은 반드시 초당 단위로 환산해야 합니다. 또한 차압은 토출압력과 흡입압력의 차이를 기준으로 하되, 실제 조건에서는 밀도와 압력 측정 위치 등을 함께 고려해야 합니다.
예를 들어 유량이 36 m³/h이고 펌프의 차압이 200 kPa라면, 유량을 초당 단위로 환산한 값은 0.01 m³/s입니다. 따라서 유압동력은 약 2.0 kW입니다. 이는 유체에 전달되는 동력 입니다.
유압동력은 유체에 전달되는 동력이며 펌프 축동력이나 전동기 입력전력과는 다릅니다. 펌프 자체의 효율을 평가하려면 유압동력과 펌프 축동력을 비교해야 합니다. 전동기 입력전력만 측정한 경우에는 전동기와 구동장치의 손실도 포함되므로, 해당 효율을 펌프 자체의 효율과 동일하게 해석해서는 안 됩니다.
원심펌프 에너지 손실을 계산할 때 확인할 항목
펌프의 에너지 소비를 평가할 때는 유량과 양정만 확인하는 것보다 유체에 전달되는 수력과 축 또는 전동기에서 공급되는 입력전력을 함께 비교하는 것이 중요합니다.
기본적으로 유체에 전달되는 수력은 유량과 양정에 의해 결정되며, 실제 소비전력과 비교하면 펌프 및 구동계의 효율을 평가할 수 있습니다.
또한 장시간 운전하는 산업용 펌프에서는 순간적인 효율보다 연간 운전시간과 에너지 비용을 함께 고려하는 것이 중요합니다. 따라서 펌프 효율 개선은 단순한 성능 향상 뿐 아니라 Life Cycle Cost(LCC) 관점에서도 검토할 필요가 있습니다.
에너지 손실을 줄이는 주요 기술
원심펌프의 에너지 손실을 줄이기 위해서는 특정 부품 하나만 개선하기보다는 펌프와 배관 시스템 전체를 함께 최적화하는 접근법이 필요합니다.
주요 방법은 다음과 같습니다.
펌프를 BEP 부근에서 운전
펌프는 실제 요구 유량과 양정에 맞게 선정하고, 정상 운전점이 펌프의 BEP(Best Efficiency Point)에서 지나치게 벗어나지 않도록 검토하는 것이 중요합니다. 운전점이 크게 벗어나는 경우에는 효율 저하뿐 아니라 내부 재순환, 진동 및 축계 하중 등의 문제가 발생할 가능성도 함께 검토해야 합니다.
유압 설계 최적화
임펠러와 케이싱의 유로 형상은 펌프 내부의 유동 손실과 성능에 영향을 줍니다. 설계 단계에서는 임펠러 입·출구의 유동 조건, 케이싱 내부의 유속 분포, 유동 박리와 재순환 가능성을 검토해야 합니다.
필요한 경우 CFD(전산유체역학) 해석을 활용해 유속과 압력 분포를 분석할 수 있습니다. 다만 CFD 결과만으로 실제 펌프의 효율이나 성능을 확정해서는 안 됩니다. 해석 결과는 적절한 경계조건과 해석 모델을 사용하고, 가능한 경우 제조사의 성능시험 자료 또는 실제 측정 결과와 비교해 검증해야 합니다.
또한 설계 유량뿐 아니라 실제 운전 유량 범위에서도 성능을 확인해야 합니다. 펌프가 최적효율점(BEP)에서 크게 벗어나 운전하면 내부 재순환, 진동 및 축계 하중 등의 문제가 발생할 수 있으므로 시스템 요구 조건에 맞는 펌프 선정과 운전 관리가 함께 이루어져야 합니다.
배관 시스템 최적화
배관 직경, 밸브, 피팅 및 배관 레이아웃을 적절하게 설계하여 불필요한 압력 손실을 줄일 수 있습니다.
VFD를 이용한 회전속도 제어
유량 요구량이 크게 변하는 시스템에서는 인버터(VFD)를 활용하여 펌프 회전속도를 조절할 수 있습니다. 밸브를 이용해 유량을 과도하게 조절하는 방식과 비교하여, 운전 조건에 따라 필요한 유량과 양정에 맞게 회전속도를 조정하면 불필요한 스로틀링 손실을 줄이는 데 도움이 될 수 있습니다.
정기적인 유지보수
임펠러 마모, Wear Ring 간극 증가, 베어링 상태, Mechanical Seal 상태 등을 정기적으로 점검해야 합니다.
적절한 임펠러 재질 선정
부식성 유체나 고형물이 포함된 유체를 취급하는 펌프에서는 임펠러 재질의 선정이 성능 유지와 유지보수 비용에 영향을 줄 수 있습니다. 재질을 선택할 때는 기계적 강도뿐 아니라 유체의 화학적 특성, 운전 온도와 압력, 마모 조건 및 예상 수명을 함께 검토해야 합니다.
금속 재질은 강도와 설계 데이터 측면에서 다양한 선택지가 있지만, 유체의 부식성이나 침식 조건에 따라 적합성이 달라집니다. 구조복합재 임펠러는 특정 부식 환경에서 장점을 가질 수 있으며, 재질과 구조에 따라 진동 감쇠 특성이나 마모 특성도 달라질 수 있습니다. 다만 모든 구조복합재가 모든 유체와 운전 조건에 적합한 것은 아닙니다.
실제 재질 선정에서는 제조사가 제공하는 내화학성 자료, 온도별 기계적 물성, 압력 및 회전속도에 대한 설계 한계, 임펠러와 케이싱 사이의 간극 유지 특성을 확인해야 합니다. 특히 저온 또는 고온에서 운전하는 경우에는 해당 온도에서의 물성 변화와 치수 안정성을 검토해야 합니다. 최종적으로는 펌프의 실제 운전 조건과 제조사의 검증 자료를 기준으로 재질을 결정하는 것이 바람직합니다.
구조복합재 임펠러와 에너지 효율
구조복합재(Structural Composite) 임펠러는 특정 산업 환경에서 금속 임펠러의 대안으로 검토할 수 있는 기술입니다.
구조복합재 임펠러의 적용 효과는 재료의 종류와 제조 방식, 임펠러 형상, 운전 조건에 따라 달라집니다. 낮은 밀도는 회전체의 질량을 줄이는 데 도움이 될 수 있으며, 일부 복합재는 내식성과 진동 감쇠 측면에서 장점을 제공할 수 있습니다. 그러나 이러한 재료 특성만으로 펌프 효율 향상이나 소비전력 감소를 단정할 수는 없습니다.
에너지 절감 효과를 확인하려면 기존 금속 임펠러와 구조복합재 임펠러를 가능한 한 동일한 유량, 양정 및 회전속도 조건에서 비교해야 합니다. 유량, 양정, 축동력, 효율 및 진동을 확인하고, 필요에 따라 임펠러 변형과 내부 간극의 적정성을 별도로 검토하는 것이 바람직합니다. 제조사의 성능시험 자료가 있다면 함께 검토해야 합니다. 부식에 따른 교체 주기나 유지보수 비용까지 달라지는 경우에는 수명주기비용(LCC)을 기준으로 경제성을 평가할 수 있습니다.
관련 글
Pump R&D 실무 포인트
현장에서는 먼저 실제 유량, 흡입·토출 압력, 회전속도 및 전력 사용량을 측정하고 제조사의 성능곡선과 비교하는 것이 좋습니다. 이후 내부 간극과 임펠러 마모, 베어링 및 Mechanical Seal 상태, 배관 손실을 점검해 개선 우선순위를 정합니다. 원인 분석 결과에 따라 운전점 조정, 임펠러 교체, 배관 개선 또는 VFD 적용을 검토할 수 있습니다.
따라서 펌프의 에너지 절감은 단순히 새로운 펌프를 선택하는 문제가 아니라 현재 시스템에서 에너지가 어디에서 손실되고 있는지를 찾아내는 과정에서 시작됩니다.
결론
원심펌프의 에너지 손실은 하나의 원인으로만 발생하지 않습니다. 임펠러와 케이싱 내부의 수력 손실, 배관 마찰 손실, 내부 누설, 베어링과 Mechanical Seal의 기계적 손실, 디스크 마찰 및 캐비테이션에 따른 성능 저하 등이 복합적으로 작용하여 펌프 시스템의 에너지 효율에 영향을 미칩니다.
에너지 절감 효과를 높이려면 먼저 현재 운전 상태를 정확하게 파악해야 합니다. 실제 유량, 양정 또는 흡입·토출 압력, 전동기 입력전력 및 운전시간 등의 데이터를 확보하고, 펌프 성능곡선과 비교하여 불필요한 에너지 소비가 발생하는 원인을 찾아야 합니다. 이때 개선 전후의 운전 조건을 가능한 한 동일한 기준으로 비교해야 절감 효과를 올바르게 평가할 수 있습니다.
실무에서는 실제 운전 데이터를 바탕으로 펌프 선정, 운전점, 배관 손실, NPSH 조건, 내부 간극, 기계적 상태 및 제어 방식을 종합적으로 검토해야 합니다. 구조복합재 임펠러, CFD 기반 설계 및 VFD와 같은 기술은 적용 조건에 따라 에너지 절감에 도움이 될 수 있지만, 실제 효과는 제조사의 성능 자료와 현장 측정 결과를 통해 확인해야 합니다. 펌프와 배관 시스템을 함께 분석하고 개선 전후의 운전 데이터를 비교하는 것이 지속적인 에너지 절감의 기본입니다.
자주 묻는 질문(FAQ)
Q1. 원심펌프의 에너지 손실은 어디에서 가장 많이 발생하나요?
원심펌프에서 가장 큰 에너지 손실이 발생하는 위치는 펌프의 설계, 실제 운전점 및 배관 시스템 조건에 따라 달라집니다. 주요 손실에는 임펠러와 케이싱 내부의 수력 손실, Wear Ring 간극을 통한 내부 누설, 베어링과 Mechanical Seal의 기계적 손실, 임펠러 회전에 따른 디스크 마찰 손실 등이 있습니다. 또한 배관과 밸브의 저항은 펌핑 시스템 전체의 에너지 소비를 증가시킬 수 있습니다. 따라서 특정 손실이 항상 가장 크다고 단정하기보다는 실제 운전 데이터와 펌프 성능곡선을 함께 확인해 원인을 판단해야 합니다.
Q2. BEP에서 운전하면 왜 에너지 손실이 줄어드나요?
BEP(Best Efficiency Point)는 해당 펌프의 성능곡선에서 효율이 가장 높은 운전점입니다. 일반적으로 BEP에서 지나치게 벗어난 운전은 내부 재순환이나 유동 불균형 등을 증가시켜 효율과 운전 안정성에 영향을 줄 수 있습니다. 따라서 실제 운전점이 펌프의 성능곡선에서 어디에 위치하는지 확인하고, 정상 운전 범위를 적절하게 관리하는 것이 중요합니다.
Q3. 배관 손실도 펌프의 에너지 손실인가요?
엄밀하게는 구분할 필요가 있습니다. 배관과 밸브에서 발생하는 압력 손실은 펌프 내부에서 발생하는 손실과는 다르지만, 이를 극복하기 위해 펌프가 더 많은 양정을 제공해야 하므로 펌핑 시스템의 에너지 소비에 영향을 줍니다. 따라서 에너지 절감을 평가할 때는 펌프 자체의 효율과 배관 시스템의 저항을 함께 검토해야 합니다.
Q4. 구조복합재 임펠러를 사용하면 무조건 효율이 좋아지나요?
그렇지는 않습니다. 구조복합재는 낮은 밀도, 내식성, 진동 감쇠 등의 장점을 가질 수 있지만 실제 펌프 효율은 임펠러 형상, 간극, 표면 상태, 운전점 및 펌프 전체 설계에 따라 결정됩니다.
Q5. 캐비테이션을 방지하려면 무엇을 확인해야 하나요?
캐비테이션 위험을 평가할 때는 먼저 동일한 운전점에서 시스템의 NPSHa와 제조사가 제시하는 NPSHr을 확인해야 합니다. 또한 유체의 온도와 증기압, 탱크 압력, 흡입 배관의 손실, 유량 및 펌프 회전속도 등을 함께 검토해야 합니다. 필요한 NPSH Margin은 펌프 형식과 유체 특성, 운전 범위 및 시스템 조건에 따라 달라지므로 하나의 고정된 여유값을 모든 펌프에 적용해서는 안 됩니다.
