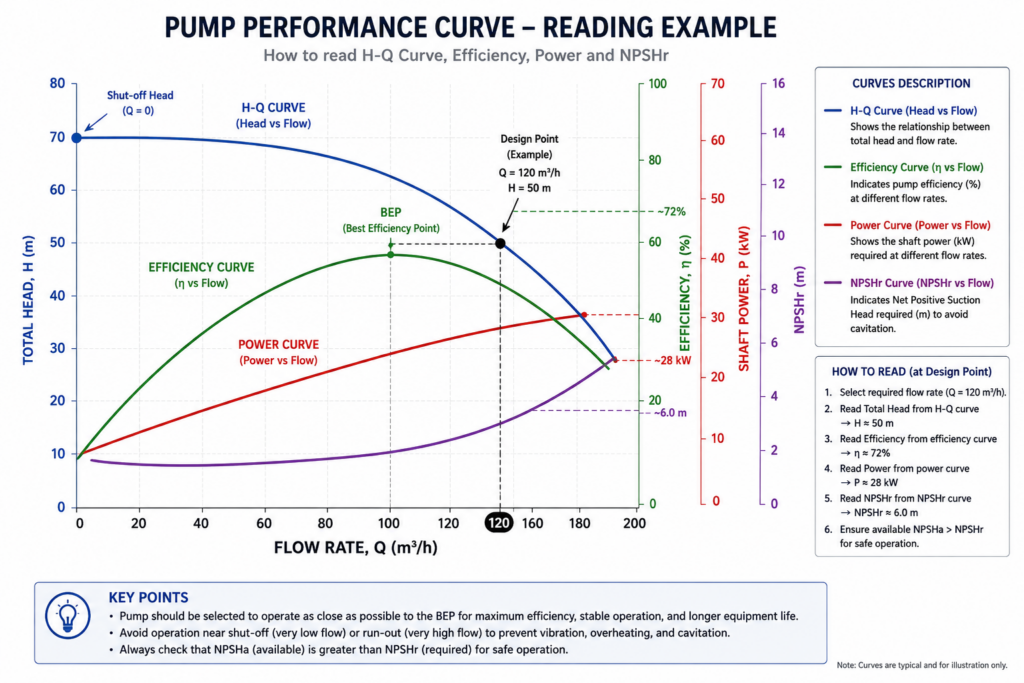

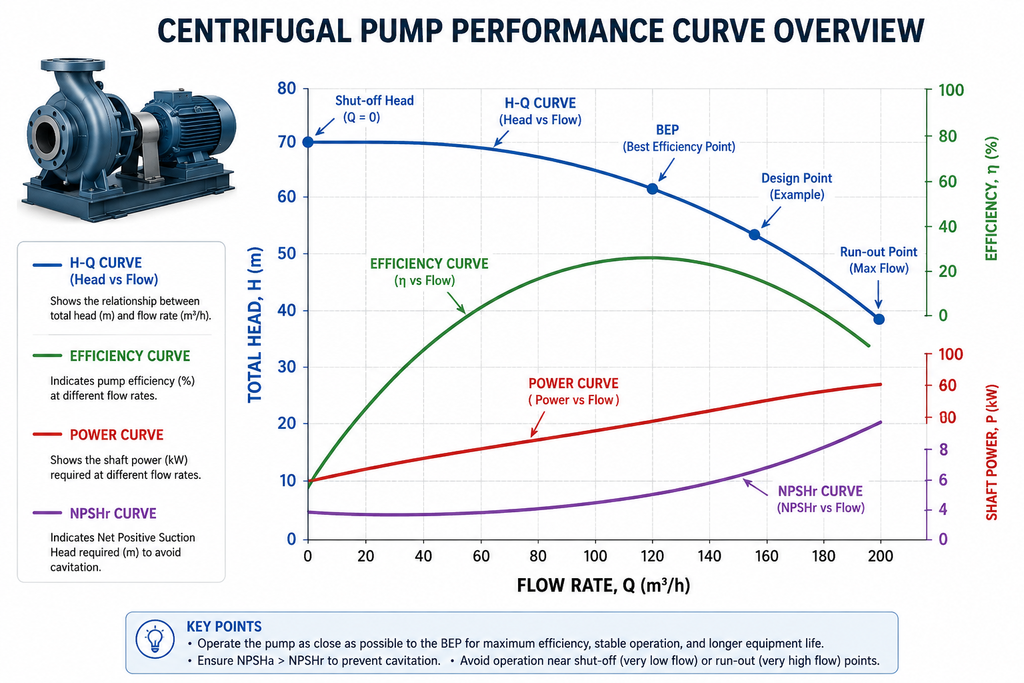

원심펌프(Centrifugal Pump)를 선정하거나 운전 상태를 진단할 때 성능곡선(Performance Curve)은 반드시 확인해야 하는 기술 자료입니다. 성능곡선은 펌프의 유량과 양정뿐 아니라 효율, 축동력, 필요흡입수두(NPSHr) 등 주요 성능 특성을 보여줍니다.
그러나 요구 유량과 양정만 확인해서는 적합한 펌프를 선정하기 어렵습니다. 실제 운전점이 어디에 형성되는지, 해당 지점의 효율과 축동력이 적절한지, 흡입 조건에 충분한 여유가 있는지도 함께 검토해야 합니다.
이 글에서는 성능곡선의 주요 항목을 구분하고, 펌프 성능과 배관 시스템의 관계, 운전점 분석 및 펌프 선정 시 확인할 사항을 단계별로 설명합니다.
목차
성능곡선(H-Q Curve)이란?
H-Q Curve는 유량(Flow Rate)과 양정(Head)의 관계를 나타내는 그래프입니다.
- Q(Flow Rate): 단위 시간에 이송하는 유체의 부피로, 일반적으로 m³/h 또는 L/s로 표시합니다.
- H(Head): 유체의 단위 중량당 에너지를 나타내며, 일반적으로 m 단위로 표시합니다.
일반적인 원심펌프에서는 유량이 증가할수록 양정이 감소하는 특성이 나타납니다. 다만 곡선의 형태는 임펠러 설계, 펌프 형식 및 운전 조건에 따라 달라질 수 있습니다.
성능곡선을 읽을 때는 먼저 그래프의 단위와 적용 조건을 확인해야 합니다. 회전속도, 임펠러 직경, 유체 특성이 다르면 동일한 모델이라도 성능이 달라질 수 있기 때문입니다.

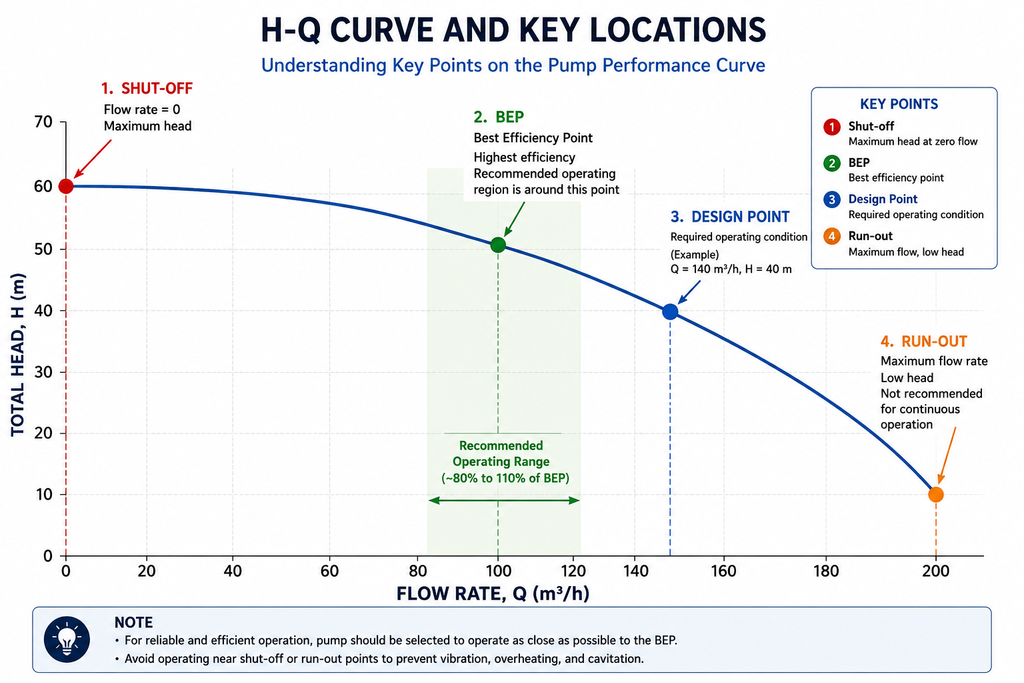

H-Q Curve의 주요 운전 지점
Shut-off Head
Shut-off Head는 펌프의 토출 유량이 0인 상태에서 발생하는 양정입니다. 일반적으로 성능곡선의 왼쪽 끝부분에서 확인할 수 있습니다.
이 값은 펌프가 만들어낼 수 있는 양정 특성을 이해하는 데 유용합니다. 하지만 토출 유량이 없는 상태로 장시간 운전해도 된다는 의미는 아닙니다.
무유량 운전이 지속되면 펌프 내부의 유체가 가열되고, 운전 조건에 따라 Mechanical Seal이나 내부 부품에 손상이 발생할 수 있습니다. 따라서 제조사가 제시하는 최소 연속 안정 유량과 최소 연속 열적 유량 등 해당 모델의 운전 제한을 확인해야 합니다.
Design Point
Design Point는 공정에서 요구하는 설계 유량과 양정의 조합입니다.
예를 들어 공정에서 유량 120 m³/h, 양정 48 m를 요구한다면 이 값이 펌프 선정의 기본 조건이 됩니다.
제조사의 H-Q Curve에서 요구 유량과 양정을 충족하는지 확인합니다. 이후 실제 운전점과 에너지 성능, 흡입 조건은 각 항목에서 별도로 검토합니다.
BEP(Best Efficiency Point)
BEP는 펌프 효율이 가장 높은 지점입니다. 일반적인 원심펌프에서는 효율곡선의 최고점에 해당합니다.
실제 운전점이 BEP에서 크게 벗어나면 내부 유동의 불균형이나 유압 하중 변화로 인해 진동, 소음 및 베어링·Mechanical Seal 운전 조건에 영향을 줄 수 있습니다. 영향의 정도는 펌프 형식과 운전점, 유체 특성 및 설치 조건에 따라 달라집니다.
따라서 펌프 선정 시에는 요구 운전점이 BEP와 얼마나 가까운지 확인하고, 제조사가 제시하는 선호 운전영역(POR)과 허용 운전영역(AOR)을 검토해야 합니다. 이 영역의 범위는 모든 펌프에 동일하게 적용되지 않으므로 해당 모델의 공식 자료를 기준으로 판단해야 합니다.
Run-out 및 대유량 운전
Run-out은 일반적으로 성능곡선의 대유량 측 영역을 가리킵니다. 실제 허용 최대 유량은 펌프의 형식과 제조사의 운전 한계에 따라 달라집니다.
대유량 운전에서는 양정이 낮아질 수 있으며, 일부 펌프에서는 요구 축동력이 증가하여 모터 과부하 위험이 커질 수 있습니다. 흡입 조건에 따라 NPSHr이 증가할 수도 있습니다.
따라서 성능곡선의 오른쪽 끝까지 운전할 수 있다고 가정해서는 안 됩니다. 실제 요구 유량에서의 축동력, NPSH 조건 및 제조사가 정한 최대 허용 유량을 확인해야 합니다.
실제 운전점은 어떻게 결정되는가?
설계점과 실제 운전점은 서로 다를 수 있습니다. 실제 운전점(Operating Point)은 펌프가 제공하는 양정과 배관 시스템이 요구하는 양정이 균형을 이루는 지점에서 결정됩니다.
배관 시스템의 요구 양정은 일반적으로 정수두와 유량에 따른 배관 손실로 구성됩니다. 단순화된 난류 유동 조건에서는 다음과 같이 표현할 수 있습니다.
H_system = H_static + KQ²
여기서 H_static은 정수두 차이 등을 나타내고, K는 배관과 밸브·부속품의 손실 특성을 반영하는 계수입니다. 실제 시스템에서는 유체 특성과 배관 조건에 따라 보다 상세한 계산이 필요할 수 있습니다.
펌프의 H-Q Curve와 시스템 곡선을 같은 그래프에 표시하면 두 곡선이 만나는 지점이 예상 운전점입니다.
예를 들어 배관 저항이 증가하면 시스템 곡선이 바뀌고, 일반적인 원심펌프에서는 실제 운전 유량이 감소하는 방향으로 운전점이 이동할 수 있습니다. 따라서 펌프 자체의 성능이 변하지 않더라도 밸브 개도, 스트레이너 막힘, 액체 수위 또는 배관 조건에 따라 현장 유량은 달라질 수 있습니다.
이 원리는 펌프 선정뿐 아니라 현장에서 유량이 예상보다 낮거나 양정이 달라지는 문제를 진단할 때도 중요합니다.
효율곡선(Efficiency Curve)
효율곡선은 유량에 따라 펌프 효율이 어떻게 변하는지 보여줍니다. 펌프 효율은 유체에 전달되는 수력동력을 펌프 축동력으로 나눈 값입니다.
펌프 효율(%) = 수력동력 ÷ 축동력 × 100
수력동력은 다음 식으로 계산할 수 있습니다.
P_h = ρgQH
- ρ: 유체 밀도(kg/m³)
- g: 중력가속도(m/s²)
- Q: 유량(m³/s)
- H: 양정(m)
위 식에서 유량 Q를 m³/s, 양정 H를 m, 유체 밀도 ρ를 kg/m³로 입력하면 수력동력 P_h의 단위는 W(와트)입니다. kW로 환산하려면 계산 결과를 1,000으로 나눕니다. 유량이 m³/h로 주어진 경우에는 먼저 3,600으로 나누어 m³/s로 변환해야 합니다.
예를 들어 동일한 수력동력을 전달하는 두 펌프의 효율이 각각 82%와 70%라면, 효율이 82%인 펌프는 더 적은 축동력을 필요로 합니다. 다만 실제 전력 소비량을 비교하려면 모터 효율과 구동장치의 손실도 고려해야 합니다.
일반적인 원심펌프는 BEP 부근에서 가장 높은 효율을 나타냅니다. 실제 운전점이 효율곡선의 어느 위치에 있는지 확인하면 펌프 선정의 에너지 성능을 평가하는 데 도움이 됩니다.
동력곡선(Power Curve)과 모터 선정
동력곡선은 유량에 따라 펌프가 요구하는 축동력(BHP 또는 kW)이 어떻게 변하는지 보여줍니다.
축동력의 변화 양상은 펌프 형식과 임펠러 설계에 따라 다릅니다. 따라서 유량이 증가하면 동력이 항상 증가하거나 감소한다고 일반화해서는 안 됩니다.
모터를 선정할 때는 정상 운전점의 축동력뿐 아니라 허용 운전범위 내의 최대 요구 축동력도 확인해야 합니다. 유체의 비중, 회전속도 및 운전 조건이 달라지면 요구 동력도 달라질 수 있습니다.
실제 선정 시에는 제조사의 동력곡선과 모터 정격을 비교하고, 적용 기준과 제조사의 권장 여유를 검토해야 합니다. 모터 용량이 충분하더라도 펌프가 허용 운전영역에서 운전되고 있는지는 별도로 확인해야 합니다.
NPSHr Curve와 흡입 성능
NPSHr(Net Positive Suction Head Required)은 특정 유량과 회전속도 등 시험 조건에서 펌프가 요구하는 NPSH를 나타냅니다. 해당 운전점의 값은 제조사의 성능곡선에서 확인해야 합니다.
NPSHa(Available)는 실제 흡입 시스템이 펌프에 제공할 수 있는 유효흡입수두입니다. 흡입측 압력, 액체의 증기압, 수위 차이, 흡입배관 손실 및 유체 온도 등의 영향을 받습니다.
안정적인 운전을 위해서는 NPSHa가 NPSHr보다 충분히 높도록 적절한 여유를 확보해야 합니다. 필요한 여유는 유량, 펌프 형식, 유체 특성, 운전 조건 및 적용 기준에 따라 달라지므로 하나의 고정된 비율이나 거리로 모든 펌프에 적용해서는 안 됩니다.
NPSH 여유가 부족하면 캐비테이션으로 인한 소음, 진동, 성능 저하 및 부품 손상 위험이 커질 수 있습니다. 따라서 NPSHr 값만 확인하는 것으로 검토를 끝내지 말고 실제 흡입 시스템의 NPSHa를 별도로 계산해야 합니다.
성능곡선을 이용한 펌프 선정 절차
실무에서는 다음 순서로 성능곡선을 검토하면 주요 선정 조건을 체계적으로 확인할 수 있습니다.
- 공정에서 요구하는 유량과 양정을 확인합니다.
- 제조사의 성능곡선이 해당 회전속도와 임펠러 조건에 맞는지 확인합니다.
- H-Q Curve와 시스템 곡선을 비교해 실제 운전점을 검토합니다.
- 운전점의 효율과 BEP와의 관계를 확인합니다.
- 동력곡선에서 요구 축동력을 확인하고 모터 용량을 검토합니다.
- NPSHa와 NPSHr을 비교해 필요한 흡입 여유를 검토합니다.
- 제조사의 허용 운전영역과 최소·최대 유량 조건을 확인합니다.
기존 설비의 문제를 진단할 때는 현장 유량, 흡입·토출 압력, 회전속도 및 유체 조건을 제조사의 성능자료와 비교합니다. 이를 통해 펌프 자체의 문제와 배관 시스템에서 발생한 문제를 구분하는 데 도움을 얻을 수 있습니다.
실무 예제: 요구 유량과 양정만으로 선정할 수 있을까?
어떤 설비가 유량 120 m³/h와 양정 48 m를 요구한다고 가정하겠습니다. 이 두 값은 펌프 선정의 기본 조건이지만, 그 자체만으로 특정 펌프 모델이 적합하다고 결론 내릴 수는 없습니다.
먼저 제조사의 성능곡선에서 요구 조건을 충족하는지 확인합니다. 이후 시스템 곡선을 이용해 실제 운전점이 적절한지 검토하고, 해당 지점의 효율과 축동력, NPSHr을 확인합니다.
만약 요구 운전점이 제조사가 제시한 허용 운전영역을 벗어나거나 NPSH 여유가 부족하다면, 유량과 양정을 만족하더라도 다른 펌프 모델이나 시스템 조건을 검토해야 할 수 있습니다.
이 사례는 선정 절차를 설명하기 위한 가상 예제이며, 특정 제품의 시험 결과가 아닙니다. 실제 선정에는 제조사의 성능곡선과 현장 시스템 자료가 필요합니다.
성능곡선 해석에서 피해야 할 오류
성능곡선을 검토할 때는 다음과 같은 오류를 주의해야 합니다.
- 요구 유량과 양정만 확인하고 효율과 축동력을 검토하지 않는 경우
- 설계점이 항상 BEP와 일치한다고 가정하는 경우
- 펌프 성능곡선만 보고 배관 시스템의 영향을 무시하는 경우
- NPSHr만 확인하고 NPSHa와 NPSH 여유를 검토하지 않는 경우
- 성능곡선의 끝부분까지 모두 허용 운전영역이라고 판단하는 경우
- 회전속도나 임펠러 조건이 다른 성능곡선을 동일 조건으로 비교하는 경우
이러한 오류를 피하려면 제조사의 공식 성능자료와 실제 운전 조건을 함께 검토해야 합니다. 운전점이 설계 조건에서 벗어났다면 펌프 자체의 결함으로 단정하기 전에 시스템 저항과 흡입 조건을 먼저 확인하는 것이 좋습니다.
결론
원심펌프 성능곡선은 유량과 양정만 확인하기 위한 그래프가 아닙니다. 실제 운전점, 효율, 축동력, NPSHr 및 허용 운전영역을 함께 평가해야 적합한 펌프를 선정하고 안정적인 운전을 유지할 수 있습니다.
펌프 선정 시에는 공정 요구조건과 제조사의 성능자료를 비교하고, 배관 시스템의 영향을 고려해야 합니다. 운전 중 문제가 발생했을 때도 현장 측정값을 성능곡선과 비교하면 원인을 체계적으로 좁혀갈 수 있습니다.
성능곡선을 정확하게 해석하는 것은 에너지 효율 개선과 불필요한 유지보수 비용을 줄이기 위한 중요한 엔지니어링 절차입니다.
