Pump Efficiency | 펌프 효율 높이는 방법과 모터 효율 향상 가이드

에너지 절감과 설비 수명을 함께 향상시키는 실무 가이드

이번 글에서는 Pump Efficiency 와 Motor Efficiency 을 동시에 높이는 방법과 실제 운전 시 반드시 확인해야 할 핵심 사항을 알아보겠습니다.

전 세계 산업 현장에서 소비되는 전력의 상당 부분은 전동기(Motor)와 펌프 시스템에서 사용됩니다. 특히 원심펌프는 화학, 석유화학, 발전, 조선, 상하수도, 반도체 등 거의 모든 산업에서 핵심 설비로 활용됩니다. 그러나 펌프만 효율이 높다고 해서 시스템 전체의 에너지 소비가 줄어드는 것은 아닙니다. 펌프와 이를 구동하는 모터가 함께 최적의 상태로 운전되어야 비로소 높은 시스템 효율을 얻을 수 있습니다.

펌프와 모터의 효율은 서로 다르다

많은 사람들이 펌프 효율과 모터 효율을 같은 개념으로 생각하지만 실제로는 서로 다른 요소입니다.

펌프 효율 ( Pump Efficiency )

펌프 효율 ( Pump Efficiency )은 모터에서 전달받은 축동력을 얼마나 효과적으로 유체의 압력과 유량으로 변환하는지를 나타냅니다.

효율이 높은 펌프일수록 같은 유량과 양정을 더 적은 에너지로 공급할 수 있습니다.

모터 효율 ( Motor Efficiency )

모터 효율 ( Motor Efficiency )은 공급 받은 전기에너지를 회전력으로 얼마나 효율적으로 변환 하는지를 의미합니다.

고효율 모터(IE3, IE4, IE5)는 동일한 출력에서도 전력 손실이 적고 발열이 감소하며 운전 비용을 절감할 수 있습니다.

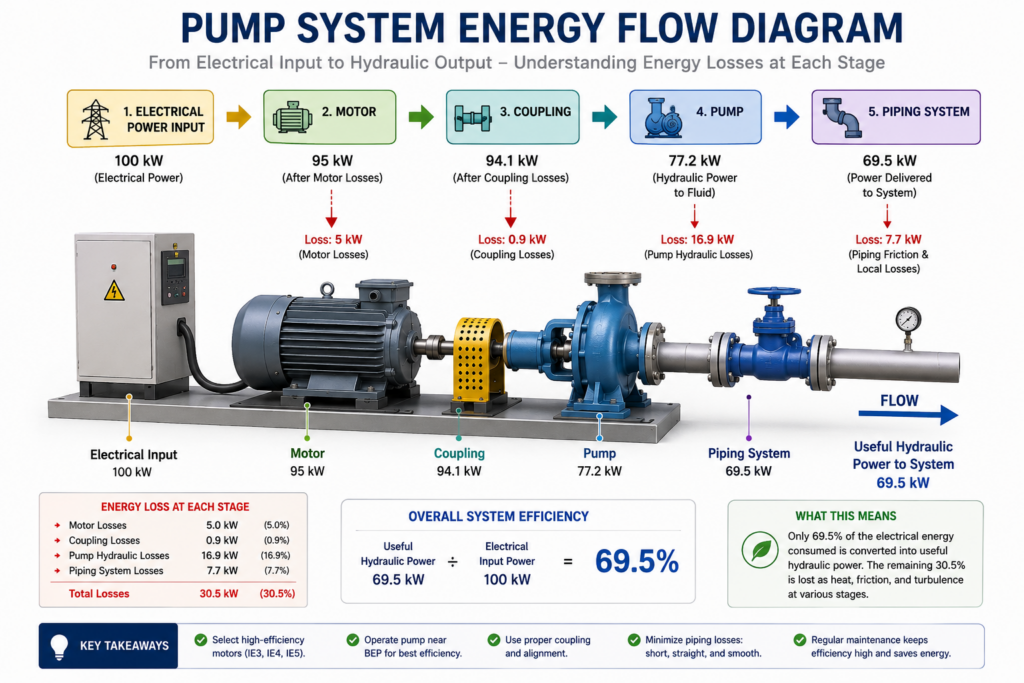

시스템 효율이 중요한 이유

실제 에너지 절감은 시스템 효율(System Efficiency) 에 의해 결정됩니다.

시스템 효율은 일반적으로 다음 요소의 곱으로 표현됩니다.

모터 효율
커플링 효율
펌프 효율
배관 시스템 효율

예를 들어,

모터 효율 ( Motor Efficiency ) : 95%
커플링 효율 ( Coupling Efficiency ) : 99%
펌프 효율 ( Pump Efficiency ) : 82%

이라면 전체 시스템 효율은 약 77% 수준이 됩니다.

즉, 어느 한 부분만 개선해서는 기대만큼의 절감 효과를 얻기 어렵습니다.

최고효율점(BEP) 부근에서 운전하기

펌프는 최고효율점(BEP, Best Efficiency Point) 부근에서 가장 효율적으로 작동합니다.

BEP 부근에서는 다음과 같은 장점이 있습니다.

소비전력 감소
진동 감소
베어링 수명 향상
메커니컬 씰 수명 증가
캐비테이션 위험 감소

일반적으로 BEP의 약 80~110% 범위에서 운전하는 것이 권장됩니다.

고효율 모터 적용

최근에는 국제 효율 등급인 IE3, IE4, IE5 모터가 널리 사용됩니다.

고효율 모터는 다음과 같은 장점을 제공합니다.

전력 손실 감소
발열 감소
긴 수명
낮은 유지보수 비용
탄소 배출 감소

연속 운전 설비에서는 초기 투자비보다 장기적인 전기요금 절감 효과가 훨씬 큰 경우가 많습니다.

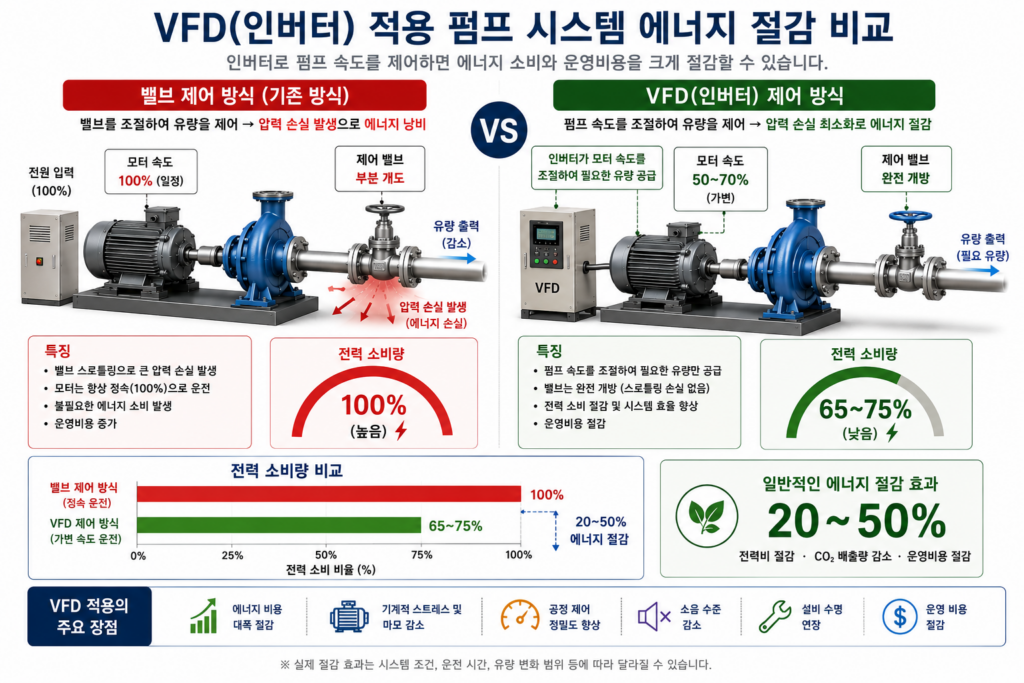

인버터(VFD) 활용

유량 조절을 밸브만으로 수행하면 불필요한 압력 손실이 발생합니다.

반면 가변주파수 드라이브(VFD) 를 사용하면 모터 회전수를 필요한 만큼만 조절할 수 있어 에너지 절감 효과가 큽니다.

특히 유량 변동이 많은 설비에서는 VFD 적용이 매우 효과적입니다.

배관 시스템도 함께 개선해야 한다

펌프 효율이 높더라도 배관 저항이 크면 전체 효율은 낮아집니다.

효율 향상을 위해서는 다음 사항을 점검해야 합니다.

배관 직경의 적정성
불필요한 엘보와 밸브 최소화
흡입측 압력 확보
스트레이너 막힘 점검
배관 내부 오염 제거

배관 손실을 줄이면 동일한 유량을 더 적은 에너지로 공급할 수 있습니다.

운전 시간이 길어질수록 펌프와 모터의 성능은 서서히 저하됩니다.

정기적인 유지보수의 중요성

주요 원인은 다음과 같습니다.

임펠러 마모
베어링 마모
메커니컬 씰 손상
축 정렬 불량
모터 절연 열화

정기적인 점검과 예방 정비를 실시하면 초기 성능을 오랫동안 유지할 수 있습니다.

실제 현장에서 확인해야 할 체크리스트

효율을 높이기 위해 다음 항목을 정기적으로 확인하는 것이 좋습니다.

펌프가 BEP 근처에서 운전되는가?
모터 효율 등급은 적절한가?
VFD 적용이 가능한 설비인가?
배관 손실이 과도하지 않은가?
캐비테이션이 발생하지 않는가?
베어링과 메커니컬 씰의 상태는 양호한가?
진동과 소음이 증가하지 않았는가?
소비전력이 설계값과 크게 차이나지 않는가?

이러한 점검은 에너지 절감뿐 아니라 설비의 신뢰성과 수명 향상에도 큰 도움이 됩니다.

결론

펌프와 모터의 효율은 서로 독립적인 요소처럼 보이지만 실제 운전에서는 하나의 시스템으로 작동합니다. 따라서 펌프만 교체하거나 모터만 고효율 제품으로 변경하는 것보다 최고효율점(BEP) 운전, 고효율 모터 적용, VFD 제어, 배관 손실 감소, 정기적인 유지보수를 함께 고려하는 것이 가장 효과적인 에너지 절감 방법입니다.
