API 610 NPSH와 캐비테이션이 중요한 이유
원심펌프를 선정할 때 유량과 양정만 확인하고 펌프를 선택하면 예상하지 못한 문제가 발생할 수 있습니다.
특히 펌프 흡입측의 압력이 충분하지 않으면 캐비테이션(Cavitation)이 발생할 수 있습니다.
캐비테이션은 임펠러 주변의 압력이 액체의 증기압보다 낮아지면서 기포가 발생하고, 이후 압력이 회복되는 과정에서 기포가 급격하게 붕괴하는 현상입니다.
이 과정은 다음과 같은 문제를 일으킬 수 있습니다.
- 펌프 성능 저하
- 비정상적인 소음
- 진동 증가
- 임펠러 표면 손상
- 베어링 및 Mechanical Seal 손상
- 펌프 수명 감소
Hydraulic Institute도 NPSH와 캐비테이션을 펌프의 신뢰성 및 운전영역과 연결하여 설명하고 있으며, 특히 NPSHR에 해당하는 조건에서도 이미 일정한 양정 저하가 발생할 수 있음을 설명합니다.
따라서 API 610 원심펌프를 선정할 때 NPSH는 반드시 검토해야 하는 핵심 항목입니다.
NPSH란 무엇인가?
NPSH는 Net Positive Suction Head의 약자입니다.
우리말로는 일반적으로 유효흡입수두라고 표현합니다.
쉽게 설명하면,
펌프 흡입부에서 액체가 기화하지 않고 안정적으로 펌프에 유입될 수 있도록 확보된 압력 여유를 수두로 표현한 값
이라고 이해할 수 있습니다.
NPSH는 일반적으로 두 가지 개념으로 구분합니다.
NPSHA
NPSH Available
시스템에서 실제로 펌프에 제공되는 NPSH입니다.
즉,
NPSHA = 시스템이 제공하는 흡입 여유
입니다.
NPSHR
NPSH Required
펌프가 특정 운전조건에서 요구하는 NPSH입니다.
즉,
NPSHR = 펌프가 필요로 하는 흡입 여유
입니다.
Hydraulic Institute는 NPSHR을 특정 유량과 회전속도 및 펌핑 액체 조건에서 펌프가 요구하는 최소 NPSHA와 관련된 값으로 설명하며, 전통적으로 NPSHR는 총양정이 3% 감소하는 조건을 기준으로 정의되어 왔습니다.

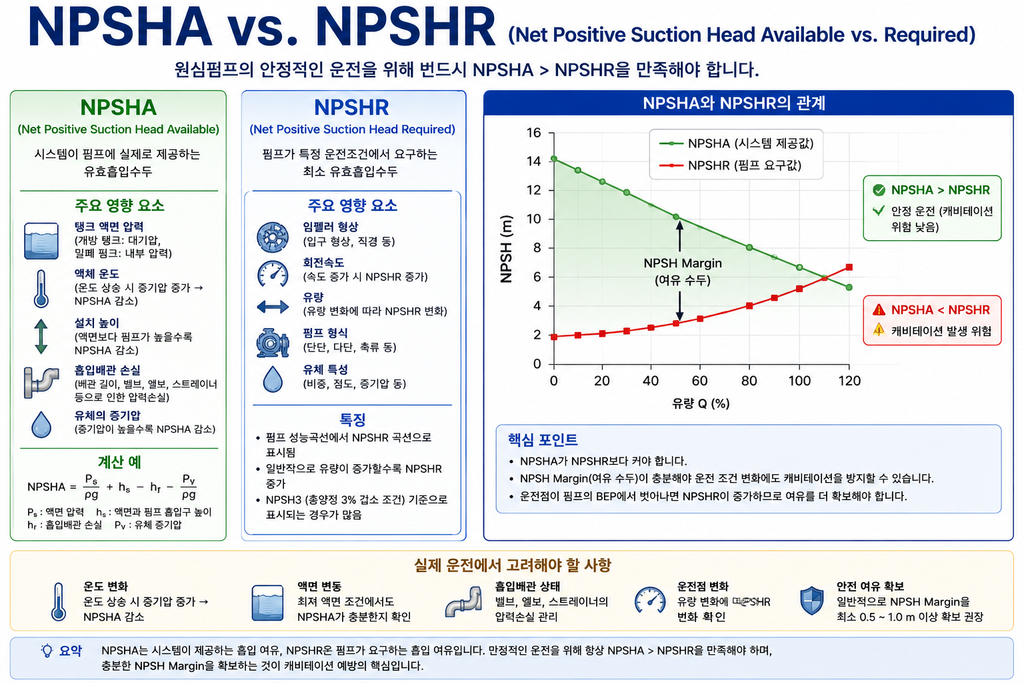

NPSHA와 NPSHR의 차이
가장 기본적인 관계는 다음과 같이 이해할 수 있습니다.
NPSHA > NPSHR
이 조건을 만족해야 펌프가 안정적으로 운전될 가능성이 높아집니다.
예를 들어,
- NPSHA = 8 m
- NPSHR = 5 m
이라면 단순 차이는
NPSH Margin = 3 m
입니다.
반대로,
- NPSHA = 5 m
- NPSHR = 6 m
이라면
NPSHA < NPSHR
이므로 캐비테이션 위험이 매우 높아질 수 있습니다.
다만 실제 설계에서는 단순히 NPSHA가 NPSHR보다 조금 큰 것만으로 충분하다고 판단해서는 안 됩니다.
운전점, 유체 특성, 펌프 형식, 운전영역 및 요구되는 신뢰성 등을 함께 검토해야 합니다.
Hydraulic Institute 역시 펌프가 BEP에서 멀어져 POR 밖으로 운전될 경우 필요한 NPSH Margin이 증가할 수 있다고 설명합니다.
NPSHA는 무엇에 의해 결정되는가?
NPSHA는 펌프 자체만으로 결정되지 않습니다.
시스템의 흡입 조건에 의해 결정됩니다.
주요 영향 요소는 다음과 같습니다.
① 액체 표면 압력
개방 탱크라면 대기압이 영향을 미칩니다.
밀폐 탱크라면 탱크 내부의 압력이 중요합니다.
② 액체 온도
온도가 올라가면 일반적으로 액체의 증기압이 증가합니다.
따라서 같은 흡입압력에서도 고온 유체는 캐비테이션에 더 취약할 수 있습니다.
③ 펌프 설치 높이
탱크 액면보다 펌프가 높은 위치에 설치되면 흡입 조건이 불리해질 수 있습니다.
반대로 충분한 액면 높이가 확보되면 흡입수두가 증가할 수 있습니다.
④ 흡입배관 손실
흡입배관이 지나치게 길거나 밸브와 엘보가 많으면 압력손실이 증가합니다.
결과적으로 NPSHA가 감소할 수 있습니다.
⑤ 유체의 증기압
증기압이 높은 액체일수록 캐비테이션 발생 가능성이 커집니다.
특히 LPG, LNG 및 일부 저비점 탄화수소와 같은 유체에서는 온도와 압력을 함께 검토해야 합니다.
NPSHR은 펌프에 따라 달라진다
NPSHR은 시스템이 결정하는 값이 아니라 펌프의 유압 설계와 운전조건에 의해 결정되는 값입니다.
특히 다음 요소의 영향을 받습니다.
- 임펠러 형상
- 임펠러 입구 형상
- 임펠러 회전속도
- 유량
- 임펠러 직경
- 흡입 비속도
- 펌프 형식
- 운전점
따라서 같은 유량과 양정을 요구하더라도 서로 다른 펌프의 NPSHR은 같지 않을 수 있습니다.
이 때문에 펌프 구매 시에는 Pump Performance Curve와 NPSHR Curve를 함께 확인하는 것이 중요합니다.

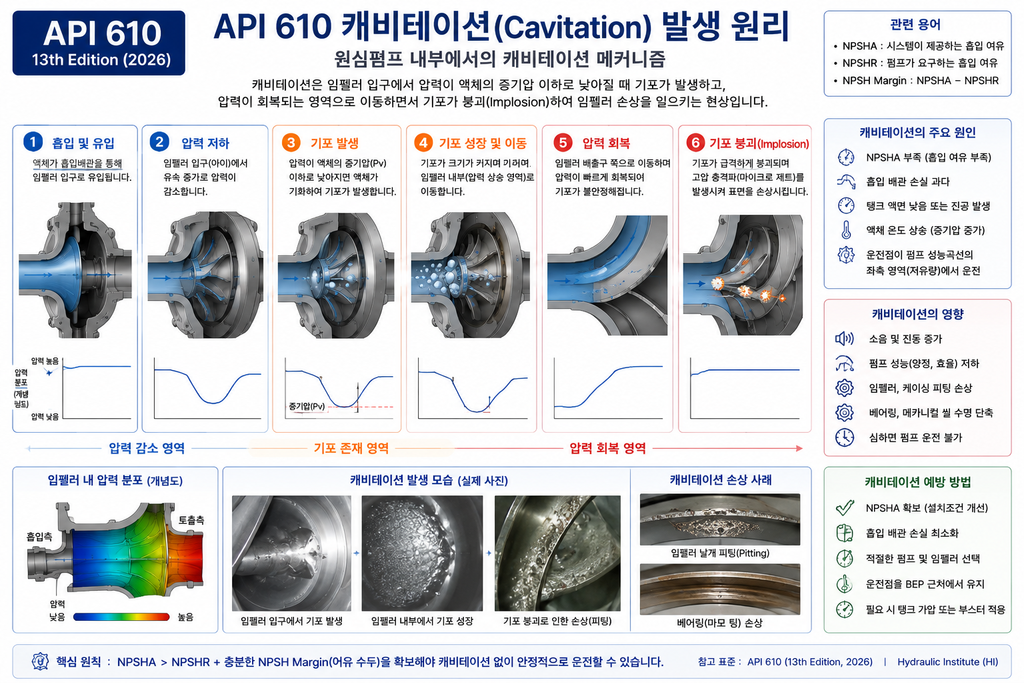

캐비테이션은 어떻게 발생하는가?
캐비테이션의 발생 과정을 간단하게 살펴보겠습니다.
① 흡입압력 감소
유체가 임펠러 입구로 들어가면서 국부적인 압력이 감소합니다.
↓
② 증기압 이하로 감소
국부 압력이 액체의 증기압보다 낮아지면 액체가 부분적으로 기화합니다.
↓
③ 기포 발생
작은 증기 기포가 형성됩니다.
↓
④ 압력 회복
유체가 임펠러 내부를 이동하면서 압력이 다시 증가합니다.
↓
⑤ 기포 붕괴
증기 기포가 순간적으로 붕괴하면서 매우 높은 국부적인 충격을 발생시킬 수 있습니다.
↓
⑥ 손상 및 진동
반복적인 기포 붕괴가 임펠러 표면과 주변 부품에 손상을 일으킬 수 있습니다.
캐비테이션의 대표적인 증상
현장에서 캐비테이션은 여러 가지 방법으로 나타납니다.
소음 증가
자갈이 펌프 내부를 지나가는 것과 같은 특유의 소음이 발생할 수 있습니다.
진동 증가
캐비테이션에 의해 유체의 흐름이 불안정해지면서 펌프 진동이 증가할 수 있습니다.
양정 감소
캐비테이션이 심해지면 펌프가 정상적인 양정을 형성하지 못할 수 있습니다.
유량 감소
펌프의 실제 성능이 설계점에서 벗어날 수 있습니다.

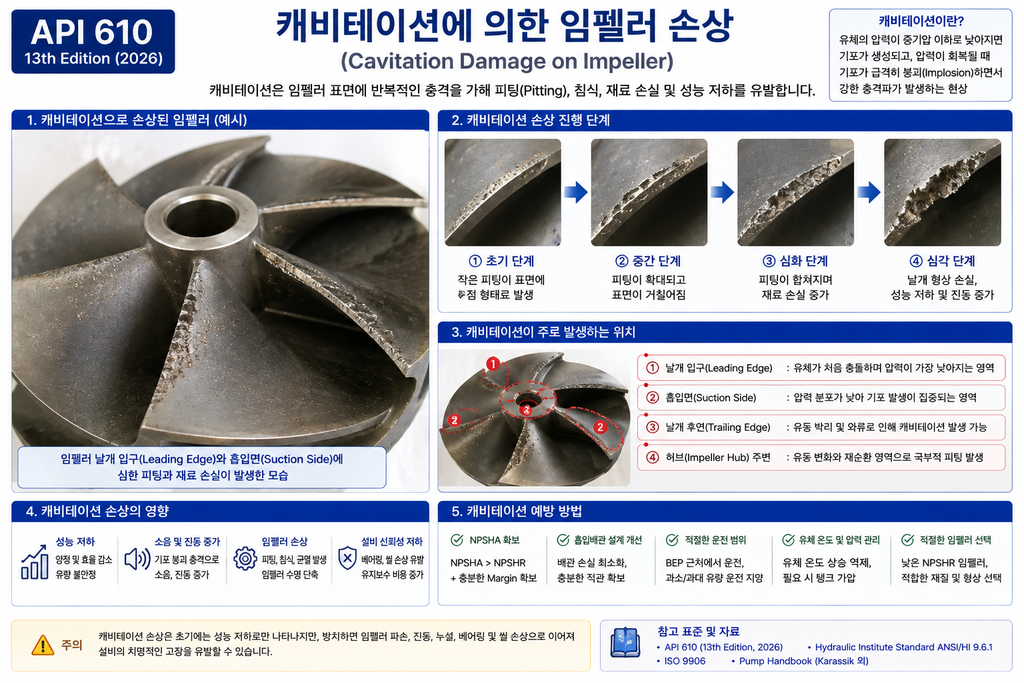

임펠러 손상
장시간 지속될 경우 임펠러 표면에 Pitting과 같은 손상이 발생할 수 있습니다.
Mechanical Seal 및 베어링 문제
심한 진동이 지속되면 Mechanical Seal과 베어링의 수명이 감소할 수 있습니다.
Hydraulic Institute도 흡입측 유동 교란이 NPSHA를 낮추고 캐비테이션, 압력 맥동 및 과도한 방사·축방향 힘을 통해 임펠러, Mechanical Seal 및 베어링 수명을 감소시킬 수 있다고 설명합니다.

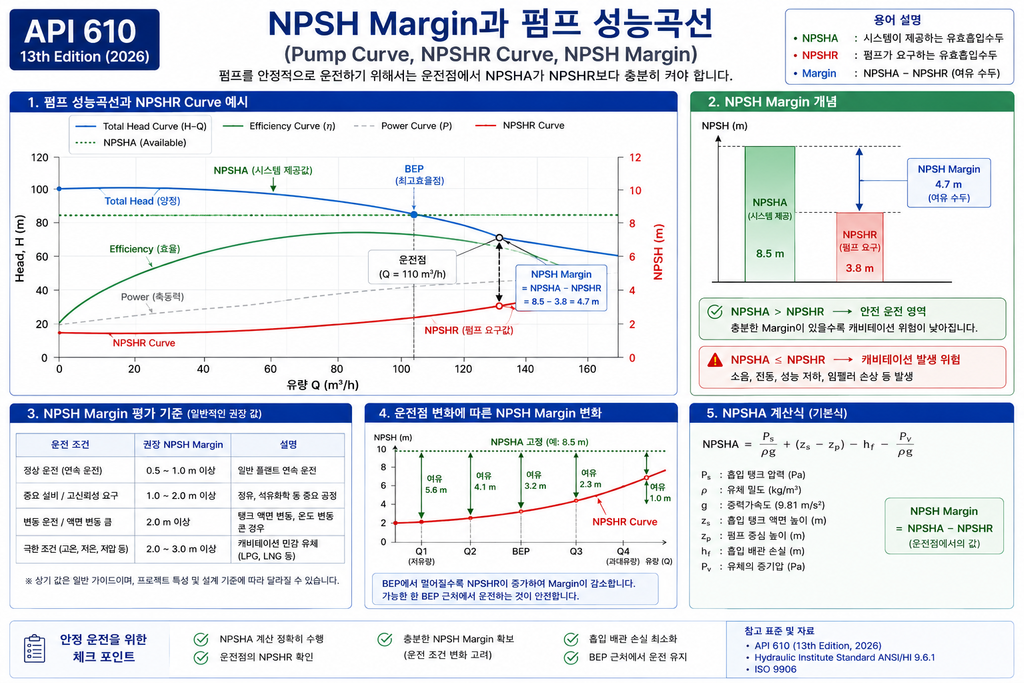

NPSH Margin이 중요한 이유
NPSHA가 NPSHR보다 크다고 해서 항상 충분한 것은 아닙니다.
예를 들어,
NPSHA = 5.2 m
NPSHR = 5.0 m
이라면 계산상 조건은 만족하지만 여유가 불과 0.2 m입니다.
실제 운전에서는
- 유량 변화
- 온도 변화
- 탱크 압력 변화
- 흡입배관 오염
- 밸브 상태
- 유체 물성 변화
등으로 흡입조건이 변할 수 있습니다.
따라서 안정적인 펌프 운전을 위해서는 적절한 NPSH Margin을 확보해야 합니다.
Hydraulic Institute는 NPSH Margin과 펌프 Operating Region을 별도로 다루는 ANSI/HI 9.6.1 및 ANSI/HI 9.6.3 가이드라인을 소개하고 있습니다.
API 610 펌프에서 NPSH를 검토하는 방법
API 610 펌프 선정에서는 다음 순서로 검토하는 것이 좋습니다.
① 유체 특성 확인
유체명 → 온도 → 비중 → 증기압
↓
② 시스템 흡입조건 계산
탱크 압력 → 액면 높이 → 배관손실
↓
③ NPSHA 계산
시스템에서 펌프에 실제로 제공되는 NPSH 확인
↓
④ 펌프 NPSHR 확인
제조사가 제공하는 Performance Curve 확인
↓
⑤ NPSH Margin 검토
운전점과 운전영역을 고려하여 충분한 여유 확보
↓
⑥ 흡입배관 검토
배관 직경 → 밸브 → 엘보 → 스트레이너 → 흡입 유동
↓
⑦ 실제 운전조건 검증
최대유량·최저액면·최고온도 등 최악의 조건에서도 검토
이러한 방식으로 접근하면 단순히 카탈로그의 NPSHR 숫자 하나만 비교하는 것보다 훨씬 신뢰성 있는 펌프 선정이 가능합니다.

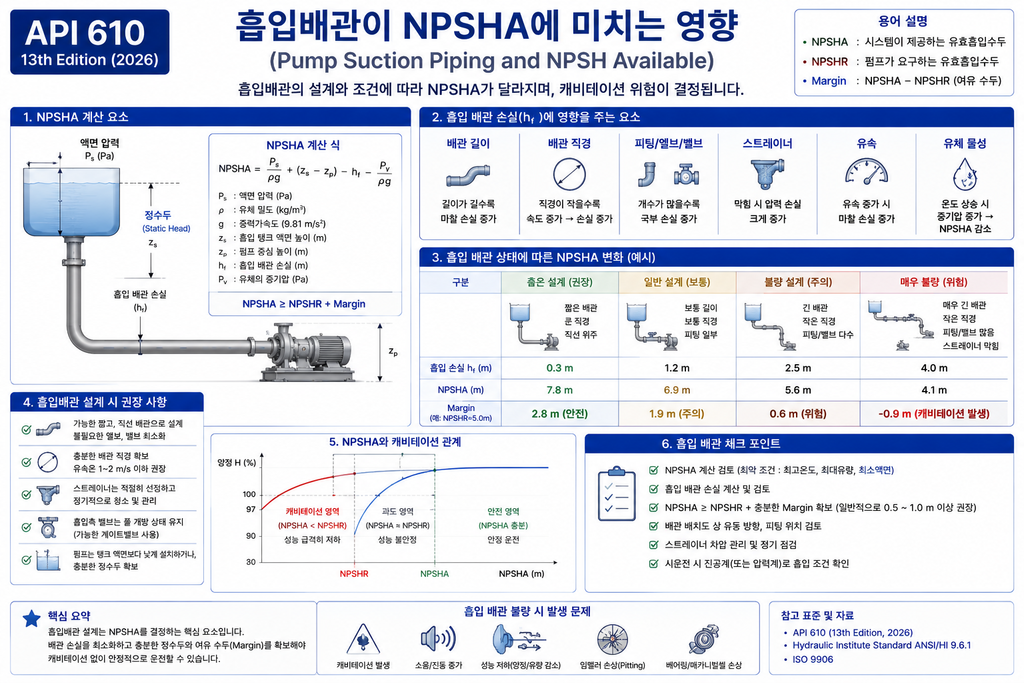

흡입배관 설계도 NPSH에 영향을 준다
많은 사람들이 NPSH 문제를 펌프 자체의 문제라고 생각하지만 실제 현장에서는 흡입배관 설계가 매우 중요한 원인이 될 수 있습니다.
예를 들어 펌프 흡입구 바로 앞에 엘보나 밸브가 설치되어 유동이 불균일해지면 임펠러 입구에서 예상하지 못한 유동조건이 발생할 수 있습니다.
따라서 흡입배관은 가능한 한 원활한 유동을 확보하고, 필요한 직관 길이와 배관 구성도 검토해야 합니다.
Hydraulic Institute 자료에서도 펌프 흡입 노즐 상류의 피팅 및 밸브로 인한 유동 교란을 줄이기 위한 직관 길이의 중요성을 다루고 있습니다.

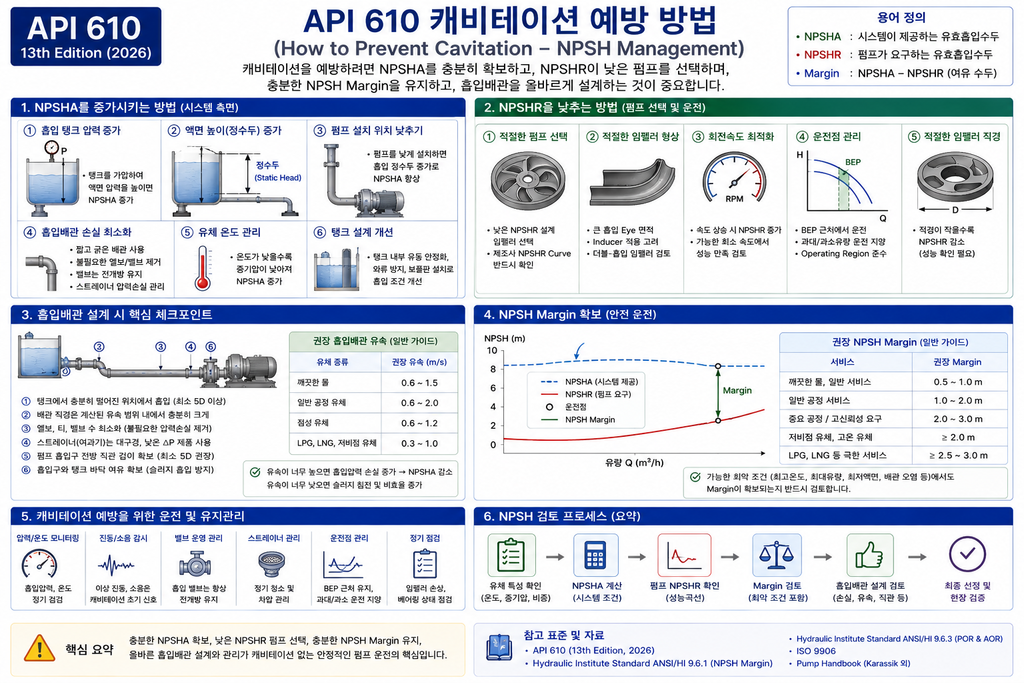

캐비테이션을 예방하는 방법
캐비테이션을 예방하기 위한 대표적인 방법은 다음과 같습니다.
① NPSHA를 증가시킨다
- 펌프 설치 높이를 낮춘다.
- 탱크 액면을 높인다.
- 탱크 압력을 높인다.
- 흡입배관 손실을 줄인다.
② NPSHR을 낮춘다
- 적절한 임펠러를 선택한다.
- 펌프 회전속도를 검토한다.
- 낮은 NPSHR의 펌프를 선정한다.
- 적절한 흡입 형상을 적용한다.
③ 흡입배관을 개선한다
- 배관 직경을 적절하게 선정한다.
- 불필요한 밸브와 엘보를 줄인다.
- 스트레이너 압력손실을 관리한다.
- 펌프 흡입구의 유동을 균일하게 한다.
④ 운전점을 관리한다
펌프를 가능한 한 적절한 BEP 및 허용 운전영역 안에서 운전하는 것이 중요합니다.
저온 LPG 펌프에서는 NPSH가 더욱 중요하다
특히 LPG와 같은 저비점 유체를 펌핑하는 경우에는 NPSH 검토가 더욱 중요합니다.
유체의 온도가 변화하면 증기압도 변하기 때문에 흡입조건이 크게 달라질 수 있습니다.
예를 들어 동일한 압력이라도 유체 온도가 상승하면 증기압 증가로 인해 NPSHA가 감소할 수 있습니다.
따라서 LPG 펌프에서는 단순히
Flow + Head
만 확인해서는 안 되며,
Pressure + Temperature + Vapor Pressure + NPSHA + NPSHR
을 함께 검토해야 합니다.
특히 실제 프로젝트에서는 정상운전뿐 아니라 최저 흡입압력, 최고 운전온도, 최대유량 등 불리한 조건을 검토하는 것이 중요합니다.
NPSH와 구조복합재 임펠러
NPSH와 임펠러 재질은 서로 다른 문제처럼 보이지만 실제로는 밀접한 관계가 있습니다.
캐비테이션 자체를 근본적으로 해결하는 가장 중요한 방법은 적절한 유압설계와 충분한 NPSH 여유 확보입니다.
다만 캐비테이션이 발생할 수 있는 환경에서는 임펠러 재질의 내식성, 내침식성, 피로특성 및 표면 특성도 펌프 수명에 영향을 줄 수 있습니다.
따라서 구조복합재 임펠러를 검토할 때에도 다음 항목을 함께 평가해야 합니다.
- NPSHR
- 캐비테이션 손상 저항성
- 강도
- 피로수명
- 온도 특성
- 유체와의 화학적 적합성
- 회전속도
- 임펠러 변형
- Wear Ring 간극
즉, “구조복합재이기 때문에 캐비테이션이 발생하지 않는다”라고 판단해서는 안 됩니다.
재질의 장점과 유압 설계를 별도로 검증해야 합니다.
NPSH와 펌프 성능시험
펌프의 성능을 검증할 때 NPSH 시험이 중요한 경우가 있습니다.
ISO 9906:2012는 원심펌프를 포함한 회전동력펌프의 고객 인수용 유압 성능시험을 규정하고 있으며, 펌프의 크기와 깨끗하고 차가운 물과 같은 거동을 하는 액체에 적용할 수 있다고 설명합니다. 또한 NPSH 측정이 시험 조건에 따라 추가될 수 있음을 관련 자료에서 확인할 수 있습니다.
따라서 프로젝트에서 요구하는 시험 범위와 적용 표준을 확인하고 NPSH 성능 검증이 필요한지 구매사양서에서 명확하게 정의하는 것이 중요합니다.
결론
API 610 원심펌프에서 NPSH는 펌프의 안정적인 운전을 결정하는 핵심 설계 요소입니다.
NPSHA는 시스템이 제공하는 흡입 여유이고, NPSHR은 펌프가 요구하는 흡입 여유입니다. 하지만 실제 펌프 선정에서는 단순히 NPSHA가 NPSHR보다 크다는 조건만 확인해서는 충분하지 않습니다.
NPSH Margin, 운전영역, 유체의 증기압, 온도, 흡입배관 손실 및 실제 운전조건을 종합적으로 검토해야 합니다.
특히 정유·석유화학 플랜트나 LPG와 같이 증기압의 영향을 크게 받는 유체를 취급하는 펌프에서는 NPSH 검토가 더욱 중요합니다.
결국 캐비테이션 예방의 핵심은
충분한 NPSHA 확보 + 적절한 NPSHR의 펌프 선정 + 충분한 NPSH Margin + 올바른 흡입배관 설계
라고 정리할 수 있습니다.
