API 610 원심펌프 설계 기준 | 정유·석유화학 펌프의 핵심 요구사항

API 610 원심펌프란 무엇인가?

API 610 원심펌프는 정유, 석유화학 및 천연가스 산업에서 사용되는 고신뢰성 원심펌프를 대상으로 하는 국제적인 산업 표준에 따라 설계·제작되는 펌프입니다.

API 610은 American Petroleum Institute(API)가 개발한 표준으로, 석유·석유화학·가스 공정에서 사용되는 원심펌프의 설계, 제작, 검사 및 시험 등에 필요한 요구사항을 규정합니다. API의 관련 기술위원회도 Std. 610을 석유, 석유화학 및 천연가스 산업용 원심펌프 표준으로 관리하고 있습니다.

현재 최신판은 API STD 610:2026, 13th Edition으로 2026년 6월 발행되었습니다.

API 610 원심펌프 설계에서 가장 중요한 것은 신뢰성이다

일반적인 산업용 펌프와 API 610 원심펌프의 가장 큰 차이 중 하나는 높은 신뢰성과 장기간 연속운전 능력입니다.

정유공장이나 석유화학 플랜트에서 펌프가 고장 나면 단순히 펌프 한 대를 수리하는 것으로 끝나지 않을 수 있습니다.

공정 전체가 중단되면서

생산량 감소
유지보수 비용 증가
긴급 부품 교체
안전 문제
생산 손실

등이 발생할 수 있습니다.

따라서 API 610에서는 초기 구매가격뿐 아니라 장기간의 운전 신뢰성과 생애주기비용(LCC)을 중요하게 고려합니다. API의 기계장비 표준 프로그램 역시 안전성, 성능, 신뢰성과 함께 전체 생애주기비용을 고려하는 방향을 명시하고 있습니다.

펌프 형식과 운전 조건을 먼저 결정한다

API 610 펌프를 설계할 때는 먼저 다음과 같은 운전 조건을 정확하게 결정해야 합니다.

유체 종류
유량
흡입압력
토출압력
양정
운전온도
설계온도
회전속도
비중
점도
증기압
부식성
고형물 함유 여부

이러한 데이터가 결정되어야 적절한 펌프 형식과 재질을 선정할 수 있습니다.

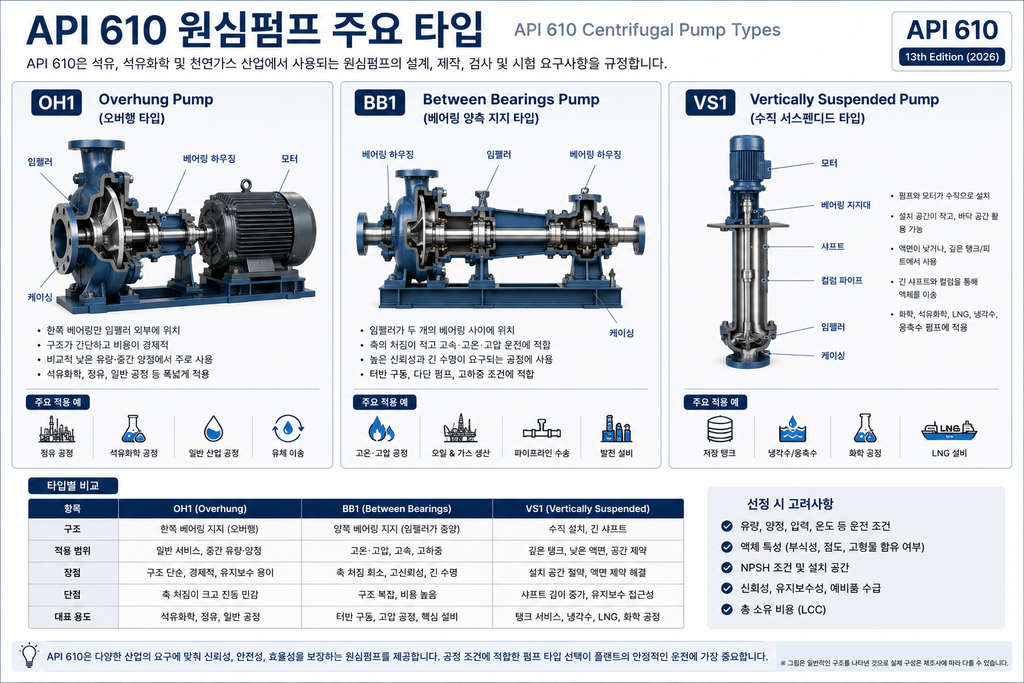

API 610은 overhung pumps, between-bearings pumps, vertically suspended pumps 등 다양한 원심펌프 형식을 대상으로 합니다.

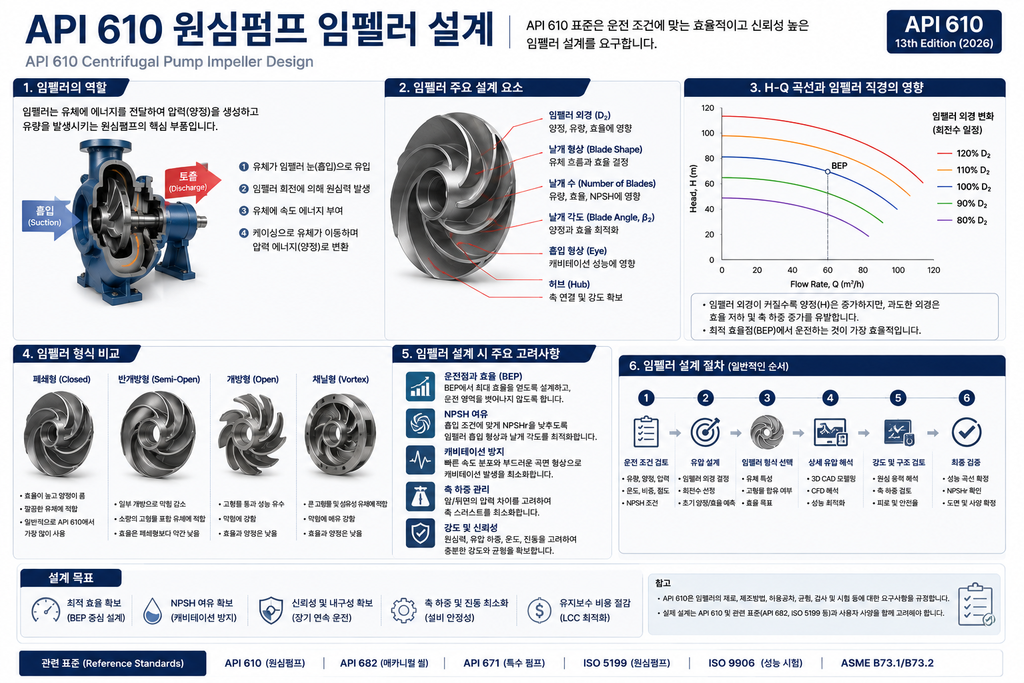

유량과 양정에 맞는 임펠러 설계

원심펌프에서 임펠러는 유체에 에너지를 전달하는 핵심 부품입니다.

따라서 API 610 펌프 설계에서도 임펠러의 다음 요소가 중요합니다.

임펠러 외경
임펠러 날개 형상
날개 수
날개 각도
흡입 형상
회전속도
유체 특성
캐비테이션 여유

특히 실제 운전점이 BEP(Best Efficiency Point)에서 지나치게 벗어나면 진동과 유압 불안정이 증가할 수 있습니다.

따라서 단순히 요구 유량과 양정을 만족시키는 것이 아니라 효율, 안정적인 운전영역 및 NPSH를 함께 고려한 임펠러 설계가 필요합니다.

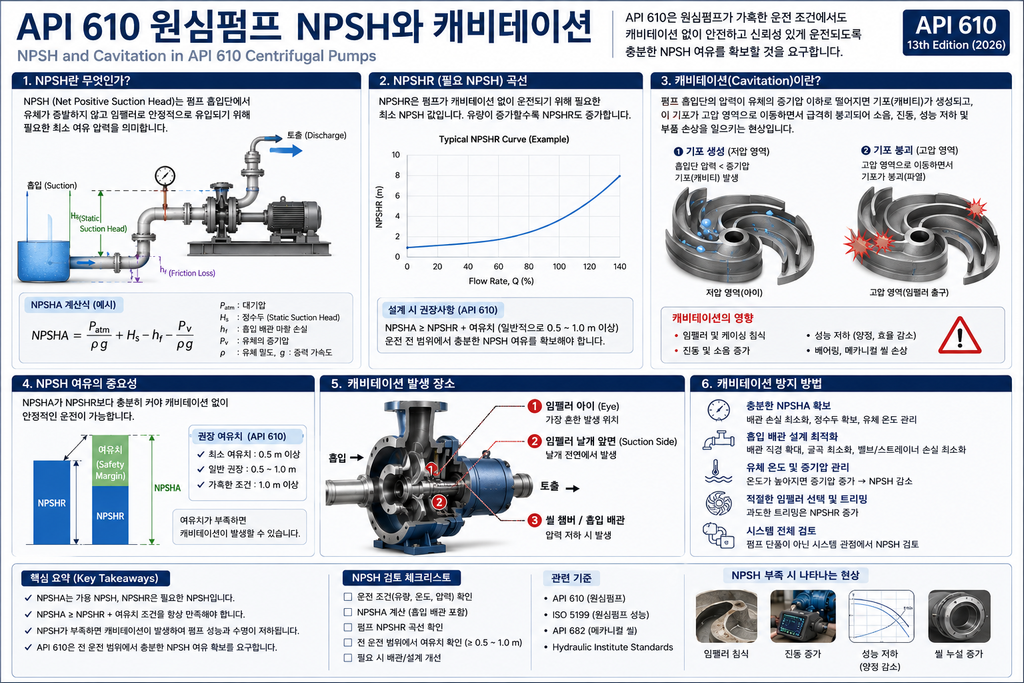

NPSH와 캐비테이션을 고려해야 한다

API 610 원심펌프에서는 흡입 조건도 매우 중요합니다.

펌프 흡입부의 절대압력이 유체의 증기압에 가까워지면 캐비테이션이 발생할 가능성이 높아집니다.

캐비테이션은 다음과 같은 문제를 일으킬 수 있습니다.

임펠러 침식
진동 증가
소음 증가
펌프 성능 저하
베어링 및 씰 손상
펌프 수명 감소

따라서 설계 단계에서 NPSHA와 NPSHR의 관계를 검토하고 충분한 여유를 확보해야 합니다.

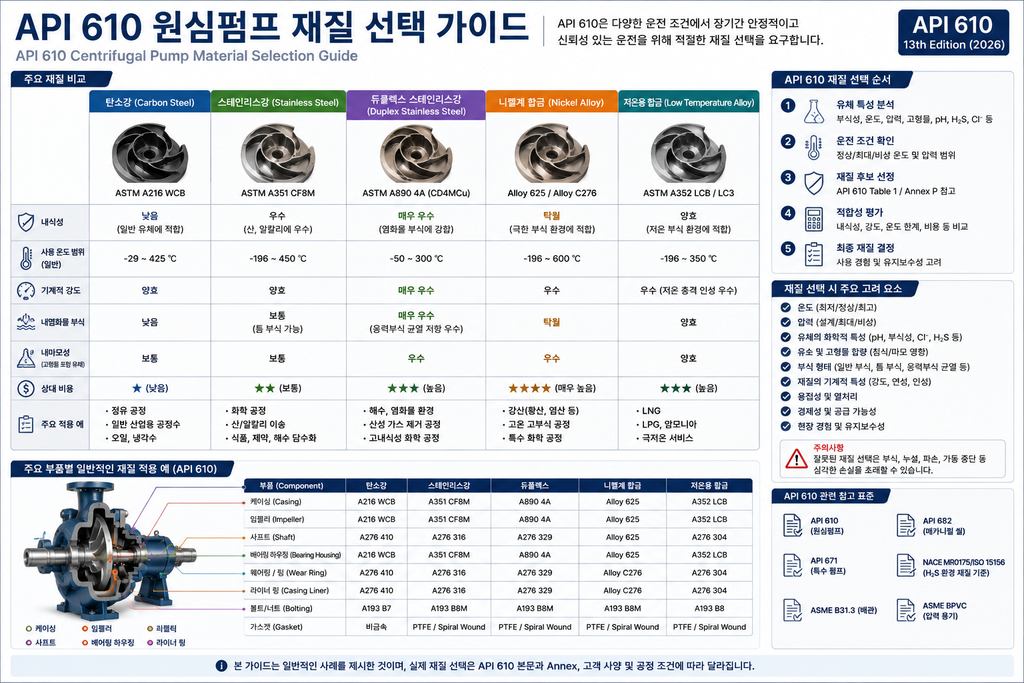

재질(Material) 선택이 중요하다

API 610 펌프의 재질은 유체와 운전환경에 맞게 선정해야 합니다.

대표적으로 다음 요소를 검토합니다.

조건	주요 검토사항
고온	고온 강도, 열팽창
저온	저온 충격인성, 취성
해수	염화물 부식
산성 유체	내식성
H₂S	황화물 관련 손상
고형물	침식 및 마모
고압	강도 및 압력 경계
반복 운전	피로 및 열응력

따라서 모든 API 610 펌프에 동일한 금속재질을 사용하는 것은 적절하지 않습니다.

탄소강, 스테인리스강, 듀플렉스 스테인리스강, 니켈계 합금 등 운전조건에 적합한 재질을 선택해야 합니다.

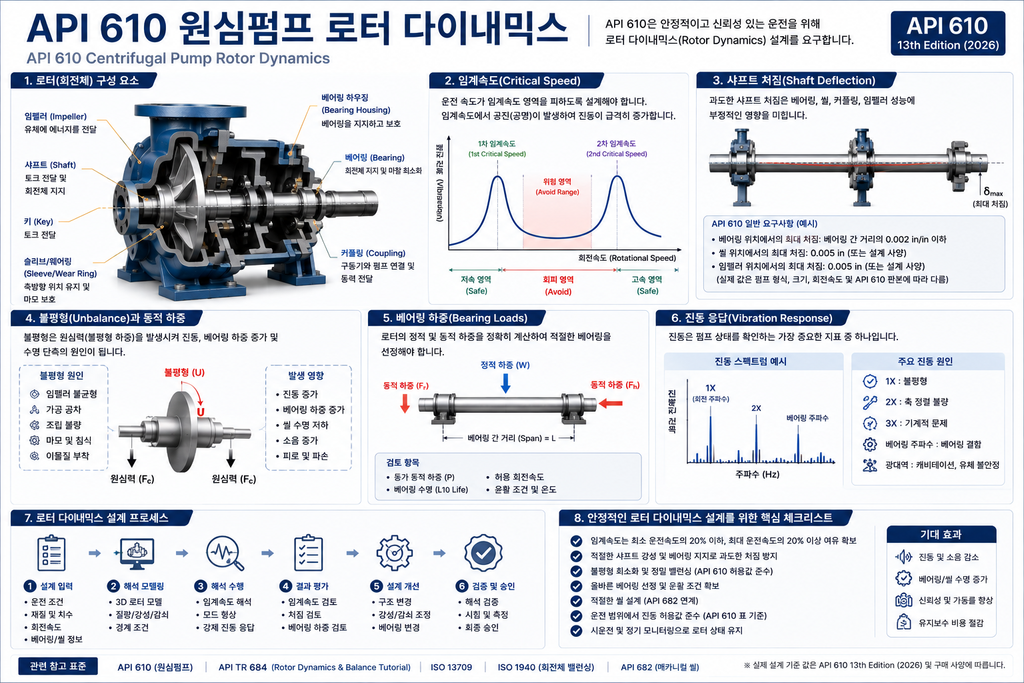

축과 베어링 설계

펌프 축은 임펠러에서 발생하는 회전력뿐만 아니라 유압력과 진동에도 견딜 수 있어야 합니다.

특히 다음 사항이 중요합니다.

축 강도
축 처짐
비틀림
임계속도
베어링 하중
회전체 밸런싱
축정렬

축의 처짐이 커지면 Mechanical Seal과 Wear Ring 등에 문제가 발생할 가능성이 높아집니다.

따라서 Rotor Dynamic Analysis와 같은 회전체 해석을 통해 안정적인 운전이 가능한지를 검토하는 것이 중요합니다.

진동(Vibration)을 관리해야 한다

API 610 펌프에서 진동 관리는 매우 중요한 설계 요소입니다.

진동의 원인은 다양합니다.

기계적 원인

회전체 불평형
축정렬 불량
베어링 이상
축 변형

유체역학적 원인

캐비테이션
비정상적인 유량
임펠러 문제
유압 불안정

설비적 원인

배관 응력
기초 강성 부족
공진

따라서 펌프 단품만 설계하는 것이 아니라 펌프–모터–커플링–배관–기초를 하나의 시스템으로 검토해야 합니다.

Mechanical Seal도 중요한 설계 요소다

석유화학 플랜트에서는 유체 누출을 최소화하는 것이 중요합니다.

API 610 펌프의 Mechanical Seal은 일반적으로 API 682와 연계하여 선정합니다. API의 기술자료에서도 API 610 펌프의 씰은 API 682에 따라 선정·설계하도록 설명하고 있습니다.

따라서 다음을 함께 검토해야 합니다.

유체 특성
압력
온도
회전속도
Seal Chamber 조건
Seal Flush
Cooling
Barrier/Buffer Fluid

특히 LPG, LNG, 암모니아 등 저온·고휘발성 유체에서는 씰 설계가 더욱 중요합니다.

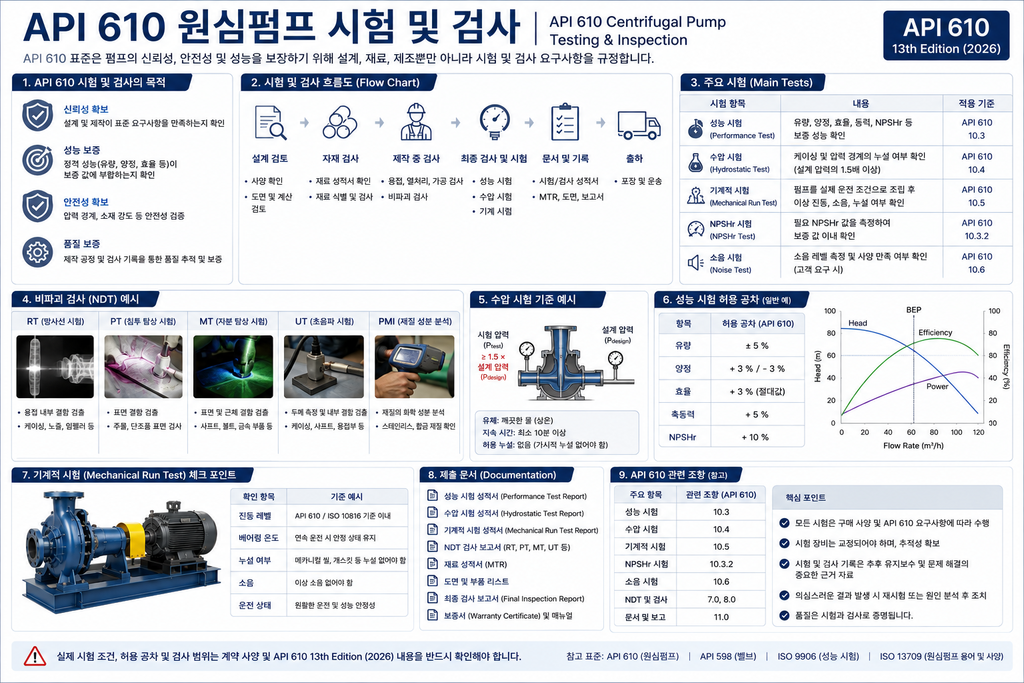

API 610에서는 시험과 검사도 중요하다

API 610 펌프는 설계만 만족한다고 끝나는 것이 아닙니다.

제작 과정에서 요구되는 검사와 시험을 통해 펌프가 설계조건을 만족하는지 확인해야 합니다.

대표적으로 다음과 같은 항목을 고려할 수 있습니다.

Hydrostatic Test
Performance Test
Mechanical Run Test
Vibration Measurement
Balance Test
Material Inspection
Dimensional Inspection

이러한 검사는 펌프가 실제 플랜트에 설치된 이후 안정적으로 운전될 수 있는지를 확인하는 중요한 과정입니다.

API 610과 ISO 5199의 차이

API 610과 ISO 5199는 모두 원심펌프와 관련된 중요한 표준이지만 적용 목적에는 차이가 있습니다.

API 610은 특히 석유, 석유화학 및 천연가스 산업의 고신뢰성 원심펌프를 대상으로 합니다.

반면 ISO 5199는 Class II 원심펌프의 기술사양을 다루는 국제표준입니다. ISO 공식 페이지에 따르면 ISO 5199:2002는 현재 발행된 버전으로 관리되고 있으며 개정 검토가 진행되어 왔습니다.

따라서 프로젝트에서 요구하는 산업 분야와 발주처의 사양을 먼저 확인한 후 적용 표준을 결정해야 합니다.

API 610 원심펌프 설계 핵심 체크리스트

실제 펌프 설계에서는 다음과 같은 순서로 검토하면 좋습니다.

① Process Data

유량 → 압력 → 온도 → 유체 특성

↓

② Pump Selection

펌프 형식 → 회전속도 → 임펠러 → 운전점

↓

③ Hydraulic Design

양정 → 효율 → NPSH → BEP → 운전영역

↓

④ Mechanical Design

축 → 베어링 → 커플링 → 케이싱 → 임펠러

↓

⑤ Materials

부식 → 마모 → 온도 → 압력 → 재질

↓

⑥ Sealing

Mechanical Seal → API 682 → Flush/Barrier System

↓

⑦ Rotor Dynamics

Balance → Critical Speed → Shaft Deflection → Vibration

↓

⑧ Inspection & Testing

Hydro Test → Performance Test → Mechanical Run Test → Vibration

이러한 접근을 통해 API 610 원심펌프의 안전성, 신뢰성, 효율 및 유지보수성을 종합적으로 검토할 수 있습니다.

결론

API 610 원심펌프 설계 기준은 단순히 펌프의 크기와 재질을 결정하는 규격이 아닙니다. 고장 가능성을 낮추고 장기간 안정적인 운전을 확보하기 위해 유압 설계, 재질, 축과 베어링, 진동, Mechanical Seal, 검사 및 시험을 종합적으로 고려하는 것이 핵심입니다.

특히 정유 및 석유화학 플랜트에서는 펌프 한 대의 고장이 생산 중단으로 연결될 수 있기 때문에 초기 구매가격보다 신뢰성, 유지보수성 및 생애주기비용(LCC)을 함께 평가하는 것이 중요합니다.

따라서 API 610 펌프를 선정할 때는 단순히 “API 610 인증 펌프인가?”를 확인하는 것보다 해당 공정의 운전조건에 맞게 API 610의 요구사항을 어떻게 설계에 반영했는가를 확인하는 것이 더욱 중요합니다.
