원심펌프(Centrifugal Pump)는 모터에서 발생한 회전력을 임펠러(Impeller)로 전달하여 유체를 이송하는 장치입니다. 이 과정에서 Pump Shaft(펌프 축) 는 모터와 임펠러를 연결하는 핵심 부품으로서 회전력을 손실 없이 전달하고 회전계의 중심을 유지하는 중요한 역할을 합니다. Shaft가 정확하게 설계되고 정렬되어야만 임펠러가 안정적으로 회전하며, 펌프는 설계된 유량과 양정, 효율을 유지할 수 있습니다.
하지만 Shaft Alignment(축 정렬)가 조금만 어긋나도 베어링과 Mechanical Seal에 과도한 하중이 발생하고, Wear Ring 간극이 변하며 진동과 소음이 증가합니다. 결국 소비전력이 증가하고 펌프 효율은 감소하며, 심한 경우 예기치 않은 설비 정지로 이어질 수 있습니다.
목차
Pump Shaft란?
Pump Shaft는 모터의 회전력을 임펠러에 전달하는 회전축입니다. 일반적으로 고강도 합금강이나 스테인리스강으로 제작되며, 토크 전달과 동시에 임펠러, 커플링, 베어링 등 회전 부품을 지지합니다. Shaft의 강성, 직진도, 표면 품질은 펌프의 신뢰성과 직결됩니다.
Pump Shaft의 역할
동력 전달
모터에서 발생한 토크를 임펠러까지 효율적으로 전달합니다.
회전 안정성 유지
회전 중심을 유지하여 진동과 편심을 최소화합니다.
하중 전달
임펠러에서 발생하는 축 방향 및 방사 방향 하중을 베어링으로 전달합니다.
부품 정렬 유지
Mechanical Seal, Wear Ring, 커플링과의 정렬을 유지하여 마찰과 누설을 줄입니다.

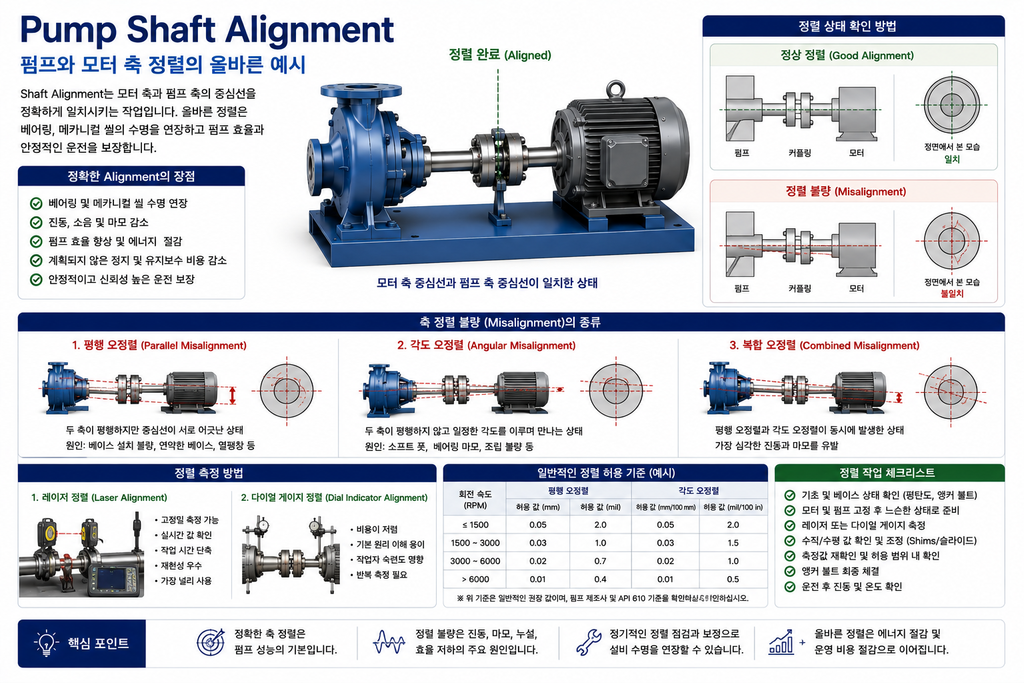

Shaft Alignment란?
Shaft Alignment는 모터 축과 펌프 축의 중심선을 정확하게 일치시키는 작업입니다. 이상적인 상태에서는 두 축의 중심선이 동일한 직선상에 위치해야 하며, 운전 중에도 열팽창을 고려한 정렬이 유지되어야 합니다.
축 정렬이 중요한 이유
축 정렬이 정확하면 회전 저항이 줄어들고 베어링과 Mechanical Seal의 수명이 연장됩니다. 또한 진동과 소음이 감소하고 펌프는 BEP(Best Efficiency Point) 부근에서 안정적으로 운전할 수 있습니다.

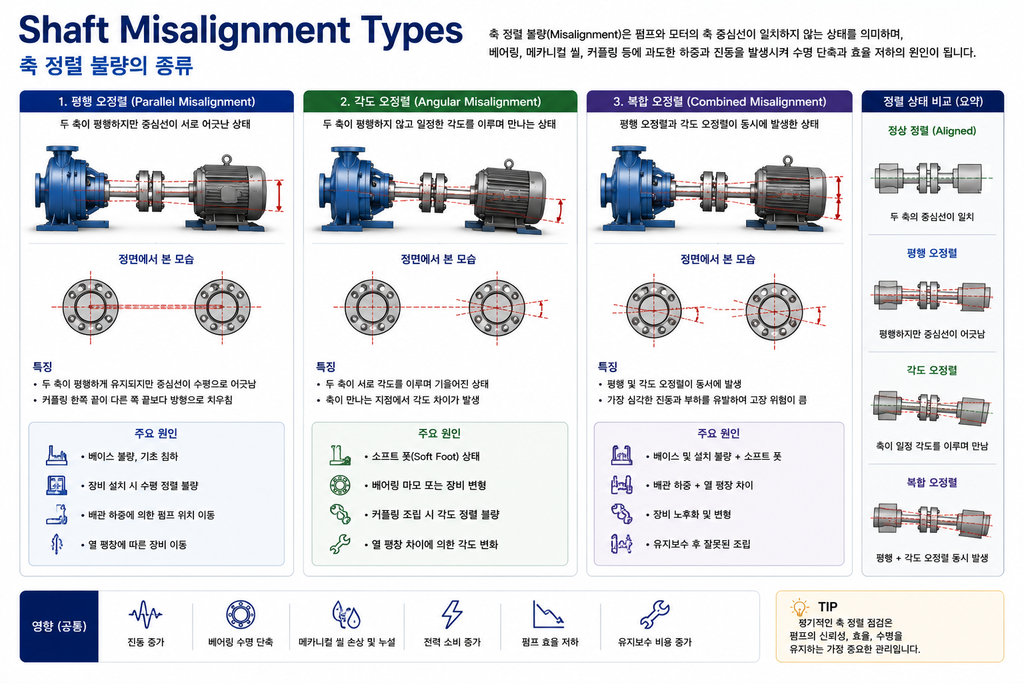

Shaft Misalignment ( 축 오정열 )의 종류
평행 오정렬(Parallel Misalignment)
두 축은 서로 평행하지만 중심선이 어긋난 상태입니다.
각도 오정렬(Angular Misalignment)
두 축이 서로 일정한 각도를 이루며 만나는 상태입니다.
복합 오정렬(Combined Misalignment)
평행 오정렬과 각도 오정렬이 동시에 발생한 상태로, 가장 심각한 진동과 마모를 유발합니다.

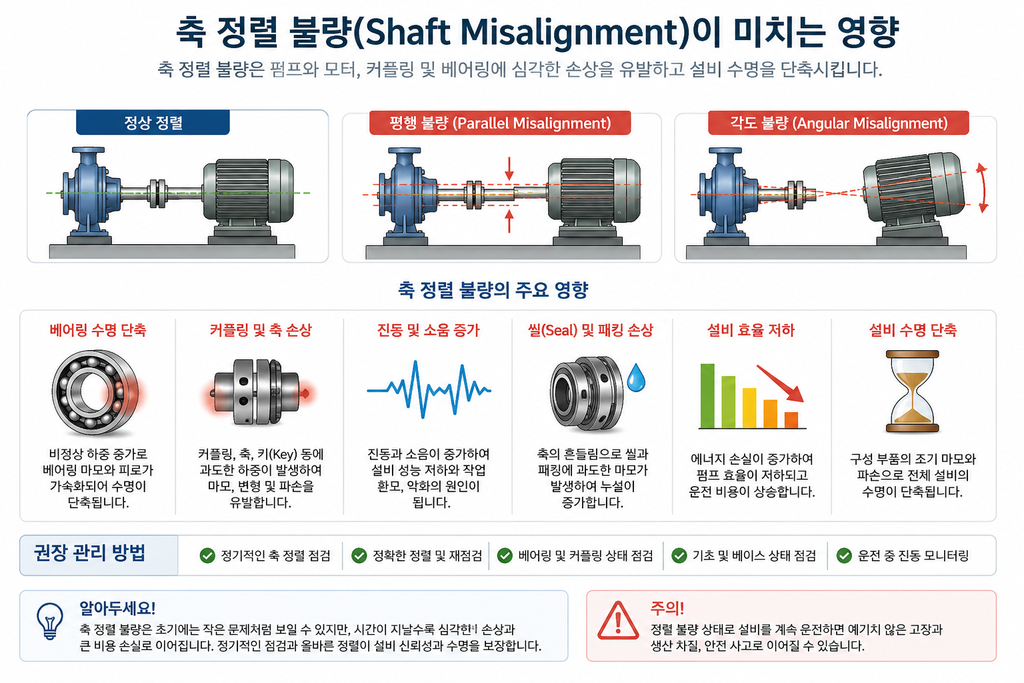

정렬 불량이 펌프에 미치는 영향
- 베어링 수명 단축
- Mechanical Seal 누설 증가
- Wear Ring 마모 가속
- 진동 및 소음 증가
- 모터 전력 소비 증가
- H-Q Curve 성능 저하
- 유지보수 비용 증가

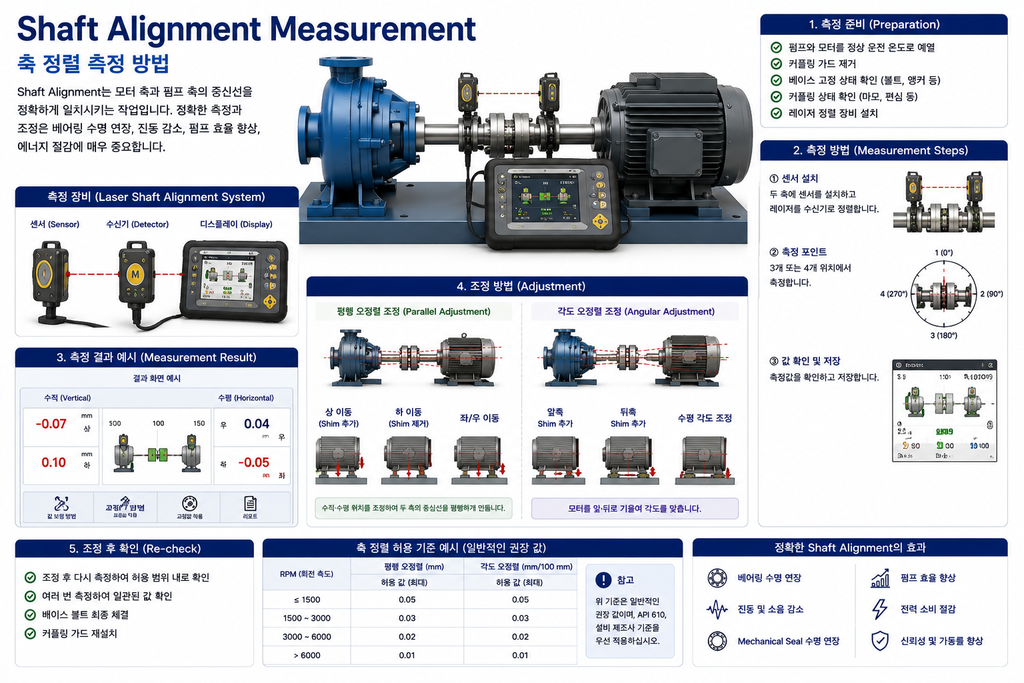

Shaft Alignment 측정 방법
현장에서는 레이저 Shaft Alignment 장비가 가장 널리 사용됩니다. 고정밀 측정이 가능하며 작업 시간이 짧고 재현성이 뛰어납니다. 다이얼 게이지는 비용이 낮고 기본 원리를 이해하는 데 유용하지만 작업자의 숙련도에 영향을 받을 수 있습니다.
정렬 허용오차(Tolerance)
허용오차는 펌프 크기와 회전 속도에 따라 달라지므로 반드시 제조사와 API 610 등의 기준을 확인해야 합니다. 일반적으로 고속 회전 펌프일수록 더 엄격한 정렬 관리가 요구됩니다.

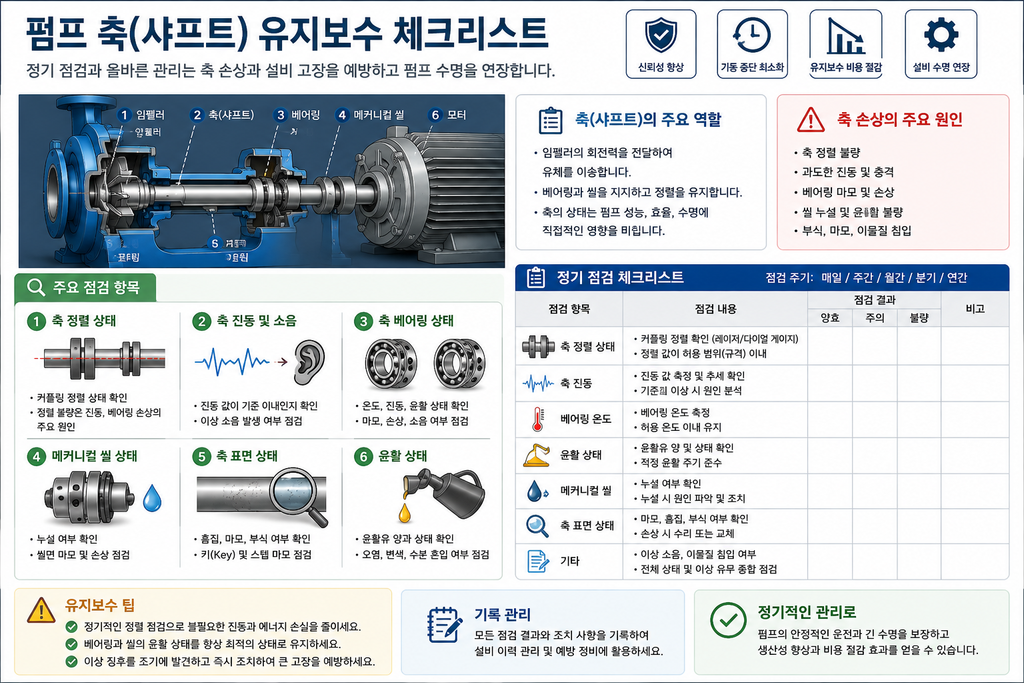

예방 유지보수
정기적인 Shaft Alignment 점검과 함께 베어링 온도, 진동, 커플링 상태를 모니터링하고, 열팽창을 고려한 정렬 보정을 실시해야 합니다. 또한 임펠러 밸런싱과 Wear Ring 간극 관리, Mechanical Seal 점검을 병행하면 전체 펌프 시스템의 신뢰성을 크게 향상시킬 수 있습니다.
결론
Pump Shaft는 단순한 회전축이 아니라 펌프의 동력 전달과 회전 안정성을 책임지는 핵심 부품입니다. 정확한 Shaft Alignment는 에너지 손실을 줄이고, 베어링과 Mechanical Seal의 수명을 연장하며, 진동과 유지보수 비용을 크게 감소시킵니다. 예방 중심의 정렬 관리와 정기적인 상태 점검은 안정적인 펌프 운전과 장기적인 운영 비용 절감으로 이어지며, 고효율 펌프 시스템을 유지하기 위한 가장 기본적이면서도 중요한 관리 전략입니다.
FAQ
Q1. Pump Shaft란 무엇인가요?
Pump Shaft는 모터의 회전력을 임펠러에 전달하는 회전축으로, 펌프의 동력 전달과 안정적인 회전을 담당하는 핵심 부품입니다.
Q2. Shaft Alignment가 중요한 이유는 무엇인가요?
정확한 축 정렬은 베어링과 Mechanical Seal의 수명을 연장하고 진동과 에너지 손실을 줄여 펌프 효율을 높입니다.
Q3. Shaft Misalignment에는 어떤 종류가 있나요?
평행 오정렬(Parallel Misalignment), 각도 오정렬(Angular Misalignment), 그리고 두 가지가 동시에 발생하는 복합 오정렬이 있습니다.
Q4. Shaft Alignment는 어떻게 측정하나요?
최근에는 레이저 Shaft Alignment 장비를 가장 많이 사용하며, 다이얼 게이지도 널리 활용됩니다.
Q5. Shaft Alignment는 얼마나 자주 점검해야 하나요?
신규 설치 후, 정기 보전 시, 베어링 또는 Mechanical Seal 교체 후, 진동이 증가했을 때 반드시 점검하는 것이 좋습니다.
