원심펌프(Centrifugal Pump)는 임펠러가 유체에 에너지를 전달하여 유량과 압력을 발생시키는 장치입니다. 하지만 아무리 우수한 임펠러와 고효율 모터를 사용하더라도 Wear Ring(웨어링) 의 상태가 좋지 않으면 펌프 성능은 크게 저하될 수 있습니다.
Wear Ring은 임펠러와 케이싱 사이의 간극(Clearance)을 일정하게 유지하여 내부 누설(Internal Leakage) 을 최소화하는 핵심 부품입니다. 시간이 지나면서 마모되도록 설계된 소모성 부품이며, 상대적으로 저렴한 Wear Ring을 교체함으로써 임펠러와 케이싱 같은 고가 부품을 보호하는 역할도 수행합니다.
목차
Wear Ring이란?
Wear Ring은 일반적으로 임펠러 Wear Ring과 케이싱 Wear Ring으로 구성되며, 두 부품 사이의 매우 작은 간극을 유지합니다. 이 간극은 고압 측 유체가 저압 측으로 새어 나가는 양을 최소화하여 펌프 효율을 높이는 데 중요한 역할을 합니다.
Wear Ring의 역할
내부 누설 감소
토출측 고압 유체가 흡입측으로 되돌아가는 것을 줄여 양정과 유량을 유지합니다.
펌프 효율 향상
내부 순환 손실을 줄여 유체에 전달되는 유효 에너지를 높입니다.
주요 부품 보호
임펠러와 케이싱이 직접 접촉하는 것을 방지하여 고가 부품의 손상을 줄입니다.
유지보수 비용 절감
Wear Ring만 교체하면 대부분의 경우 성능을 회복할 수 있어 유지보수 비용을 줄일 수 있습니다.
Wear Ring은 왜 필요한가?
Wear Ring이 없다면 임펠러와 케이싱 사이의 마모가 직접 발생하여 전체 펌프를 수리하거나 교체해야 할 가능성이 높아집니다. Wear Ring은 의도적으로 먼저 마모되도록 설계되어 장비 전체를 보호하는 역할을 합니다.

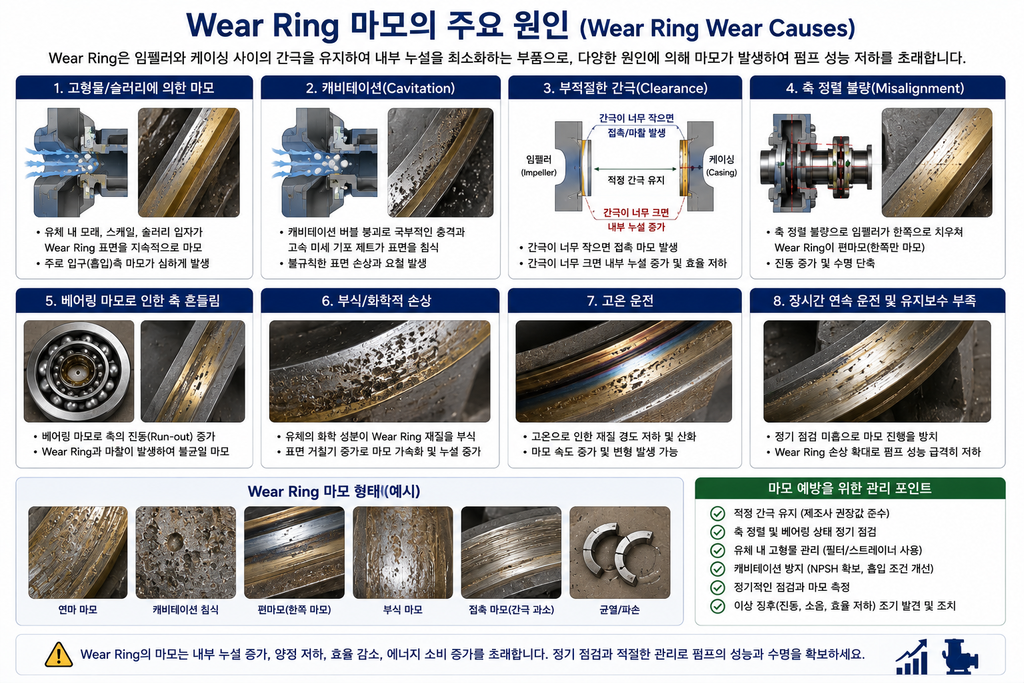

Wear Ring의 마모 원인
대표적인 원인은 다음과 같습니다.
- 슬러리와 고형 입자에 의한 마모
- 캐비테이션으로 인한 침식
- 부적절한 간극 설정
- 축 정렬 불량
- 베어링 마모로 인한 축 흔들림
- 장시간 연속 운전
- 부식성 유체에 의한 화학적 손상

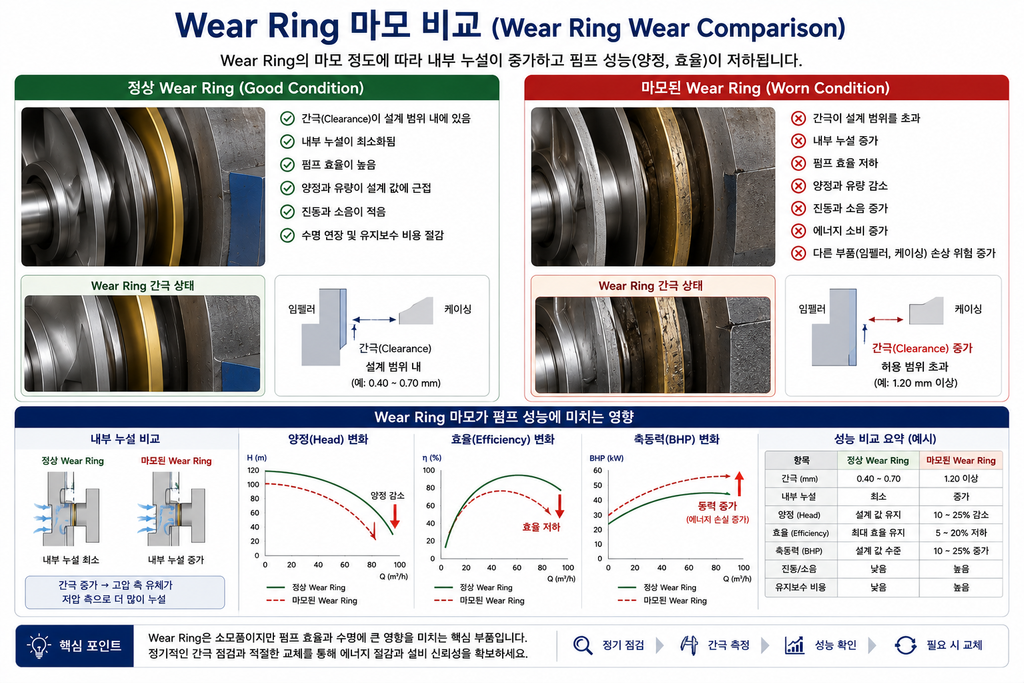

Wear Ring 마모가 펌프 성능에 미치는 영향

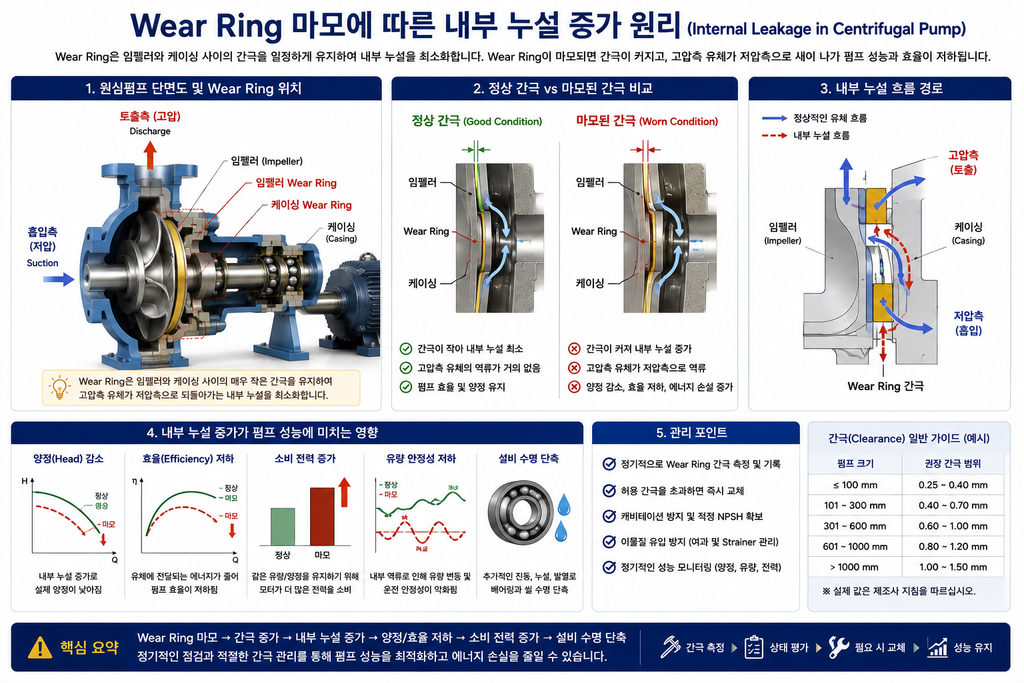

Wear Ring이 마모되면 내부 누설이 증가하여 토출 압력이 낮아지고, 같은 성능을 유지하기 위해 모터는 더 많은 전력을 소비하게 됩니다. 또한 효율(BEP)이 저하되고 진동과 소음이 증가하며, 장기적으로는 베어링과 Mechanical Seal에도 추가적인 부담을 줄 수 있습니다.

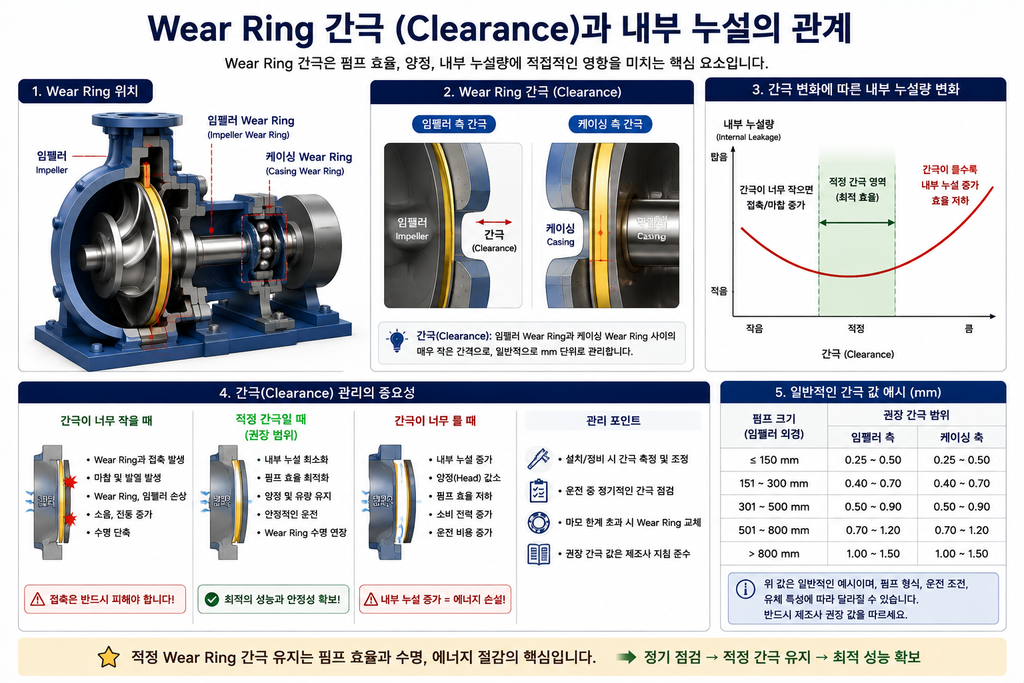

Wear Ring 간극(Clearance) 관리
간극은 너무 작아도 문제이고 너무 커도 문제입니다.
- 너무 작은 간극: 마찰과 접촉으로 발열 및 손상 발생
- 너무 큰 간극: 내부 누설 증가, 효율 저하, 양정 감소
따라서 제조사의 허용 간극 기준을 유지하는 것이 중요합니다.
Wear Ring 교체 기준
다음과 같은 경우 교체를 고려해야 합니다.
- 허용 간극 초과
- 내부 누설 증가
- 효율 감소
- 진동 및 소음 증가
- 표면에 깊은 마모 흔적이나 침식 발생
유지보수 방법
- 정기적인 간극 측정
- 진동 및 소음 모니터링
- 적절한 유체 여과
- 캐비테이션 방지 운전
- BEP 부근 운전 유지
- 제조사 권장 기준에 따른 교체
결론
Wear Ring은 작은 부품이지만 원심펌프의 효율, 양정, 내부 누설, 유지보수 비용을 좌우하는 핵심 요소입니다. 정기적인 점검과 적절한 간극 관리를 통해 Wear Ring을 최적의 상태로 유지하면 에너지 절감과 설비 신뢰성 향상이라는 두 가지 목표를 동시에 달성할 수 있습니다.
특히 임펠러, 베어링, Mechanical Seal, NPSH 관리와 함께 Wear Ring 상태를 종합적으로 관리하면 펌프 시스템의 성능을 장기간 안정적으로 유지할 수 있습니다. 이러한 예방 중심의 유지보수는 예기치 않은 고장을 줄이고 운영 비용을 절감하는 가장 효과적인 방법입니다.
FAQ
Q1. Wear Ring은 무엇인가요?
Wear Ring은 임펠러와 케이싱 사이의 간극을 일정하게 유지하여 내부 누설을 줄이고 펌프 효율을 높이는 마모 부품입니다.
Q2. Wear Ring은 왜 마모되나요?
슬러리, 이물질, 캐비테이션, 윤활 부족, 부적절한 간극, 장시간 운전 등이 주요 원인입니다.
Q3. Wear Ring이 마모되면 어떤 문제가 발생하나요?
내부 누설 증가, 양정 감소, 펌프 효율 저하, 소비전력 증가, 진동 증가 등의 문제가 발생할 수 있습니다.
Q4. Wear Ring은 언제 교체해야 하나요?
간극이 제조사 허용치를 초과하거나 효율 저하, 진동 증가, 내부 누설이 확인되면 교체를 검토해야 합니다.
Q5. Wear Ring 간극은 왜 중요한가요?
간극이 너무 크면 내부 누설이 증가하고, 너무 작으면 접촉과 마찰이 발생하여 성능과 수명이 저하됩니다.
