기계식 씰(Mechanical Seal)의 역할과 고장 원인

산업용 원심펌프(Centrifugal Pump)는 화학, 석유화학, 발전, 조선, 해양플랜트, 상하수도 등 다양한 산업 분야에서 사용됩니다. 이러한 펌프가 장시간 안정적으로 운전되기 위해서는 기계식 씰(Mechanical Seal)이 매우 중요한 역할을 합니다. Mechanical Seal은 회전하는 펌프 축(Shaft)과 고정된 케이싱(Casing) 사이에서 유체가 외부로 누설되는 것을 방지하는 밀봉 장치입니다.

만약 Mechanical Seal이 손상되면 유체 누설은 물론, 설비 정지, 생산 손실, 환경오염, 안전사고까지 이어질 수 있습니다. 특히 유독성 화학물질, 고온 유체, 인화성 액체를 취급하는 설비에서는 Mechanical Seal의 신뢰성이 매우 중요합니다. 이번 글에서는 Mechanical Seal의 구조와 역할, 주요 고장 원인, 그리고 수명을 연장하는 방법까지 자세히 살펴보겠습니다.

원심펌프 기계식 씰(Mechanical Seal)의 구조와 누설 방지 원리

기계식 씰(Mechanical Seal)이란?

기계식 씰은 회전하는 축과 고정된 하우징 사이를 밀봉하여 유체가 외부로 새어나가는 것을 방지하는 장치입니다. 일반적인 패킹(Packing) 방식보다 누설량이 훨씬 적고 마찰 손실도 낮아 대부분의 산업용 원심펌프에 적용되고 있습니다.

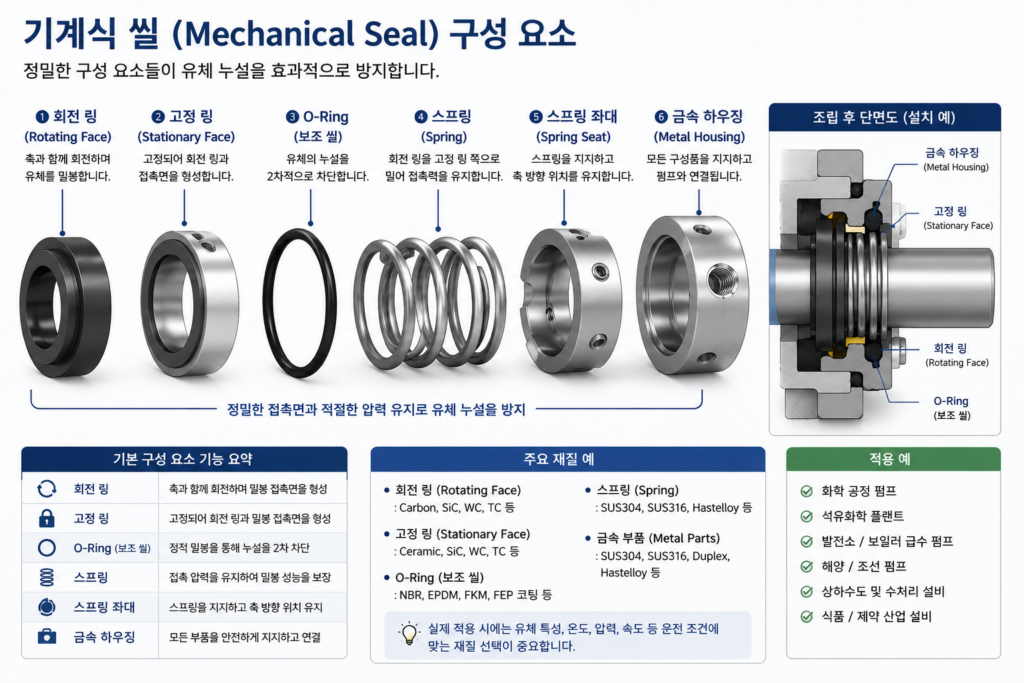

기계식 씰은 다음과 같은 주요 부품으로 구성됩니다.

회전 링(Rotating Face)
고정 링(Stationary Face)
O-Ring 또는 보조 씰
스프링(Spring)
금속 하우징 및 리테이너

이 부품들이 정밀하게 조립되어 회전 중에도 매우 얇은 윤활막을 유지하며 안정적인 밀봉 성능을 제공합니다.

기계식 씰의 가장 중요한 기능은 유체의 누설을 방지하는 것입니다. 그러나 실제 산업 현장에서는 다음과 같은 다양한 역할도 수행합니다.

기계식 씰의 주요 역할

유체 누설 최소화
외부 오염물질의 유입 방지
펌프 효율 유지
베어링 보호
작업자의 안전 확보
환경오염 방지
유지보수 비용 절감

특히 최근에는 환경 규제가 강화되면서 휘발성 유기화합물(VOC)이나 위험 화학물질의 누설을 최소화하기 위한 고성능 기계식 씰의 중요성이 더욱 커지고 있습니다.

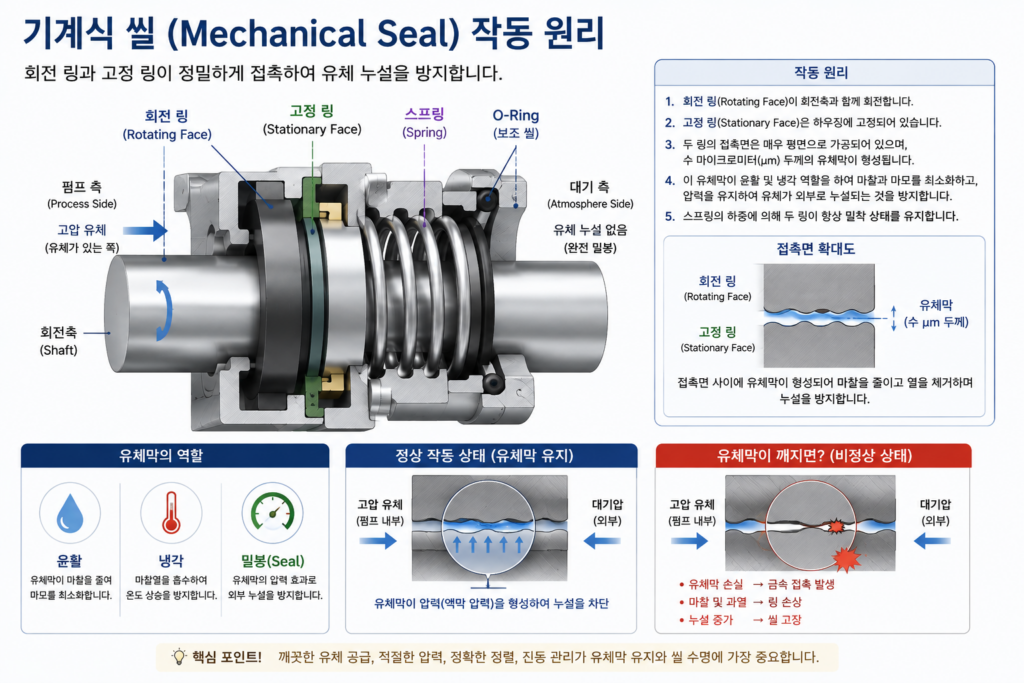

기계식 씰은 어떻게 작동할까?

기계식 씰은 회전 링과 고정 링이 매우 평탄한 접촉면을 형성하면서 작동합니다. 두 면 사이에는 수 마이크로미터(μm) 두께의 매우 얇은 유체막이 존재하며, 이 유체막이 윤활과 냉각 역할을 수행합니다.

이 유체막이 정상적으로 유지되면 마찰이 줄어들고 씰의 마모가 최소화됩니다. 반대로 유체 공급이 부족하거나 과도한 마찰이 발생하면 접촉면이 손상되어 누설과 과열이 발생할 수 있습니다.

기계식 씰의 주요 고장 원인

기계식 씰의 고장은 대부분 제조 불량보다 설치와 운전 조건에서 발생합니다.

Dry Running(공회전)

가장 흔한 고장 원인입니다. 유체 없이 운전하면 씰 접촉면의 윤활막이 사라져 급격한 마찰과 과열이 발생합니다.

축 정렬 불량(Misalignment)

모터와 펌프 축의 중심이 맞지 않으면 씰 면에 불균일한 하중이 작용하여 조기 마모가 발생합니다.

캐비테이션(Cavitation)

흡입 조건이 불량하면 캐비테이션이 발생하여 진동과 충격이 씰에 전달되고 수명이 단축됩니다.

이물질 및 마모 입자

슬러리나 고형물이 포함된 유체는 씰 접촉면을 긁어 마모를 촉진할 수 있습니다.

과도한 진동

베어링 손상, 임펠러 불균형, 배관 응력 등으로 발생하는 진동은 기계식 씰의 밀봉 성능을 저하시킵니다.

잘못된 재질 선택

취급 유체의 화학적 특성과 온도를 고려하지 않은 재질은 부식과 팽창을 유발하여 씰 손상으로 이어질 수 있습니다.

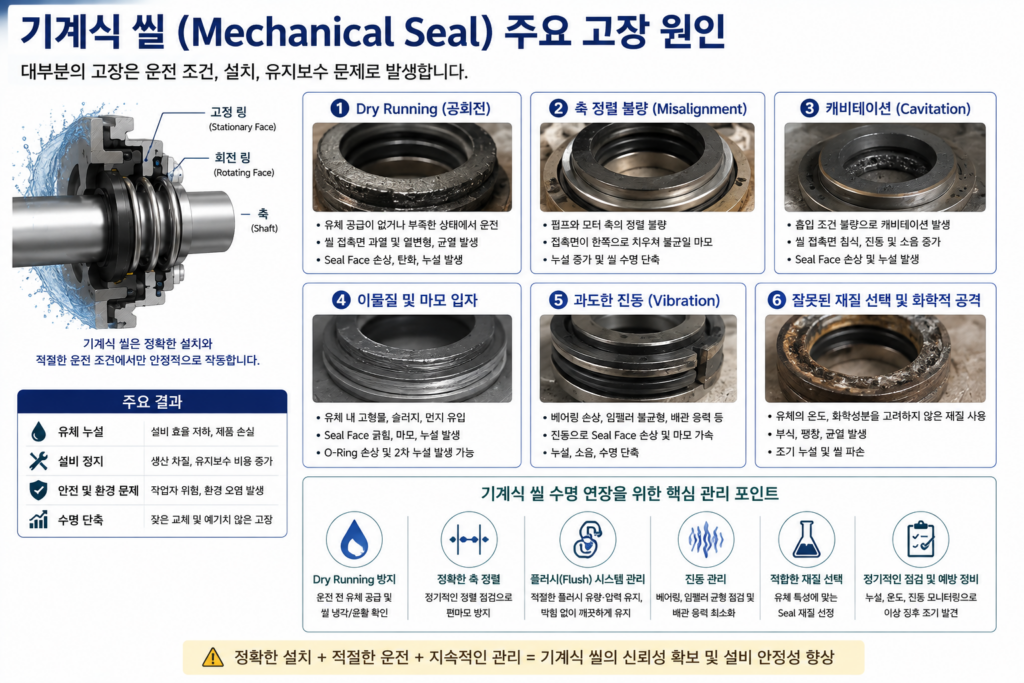

기계식 씰의 주요 고장 원인인 Dry Running, 축 정렬 불량 및 마모

기계식 씰 수명을 연장하는 방법

기계식 씰의 수명을 늘리기 위해서는 다음 사항을 실천하는 것이 중요합니다.

공회전(Dry Running) 방지
정확한 축 정렬 유지
적절한 플러시(Flush) 시스템 사용
진동 및 소음 관리
유체 특성에 맞는 씰 재질 선택
정기적인 예방 정비 실시
캐비테이션 방지
베어링 상태 점검

이러한 관리만으로도 기계식 씰의 수명을 크게 연장하고 예기치 않은 설비 정지를 줄일 수 있습니다.

API 682가 중요한 이유

석유화학 및 에너지 산업에서는 API 682가 기계식 씰의 대표적인 국제 표준으로 사용됩니다. API 682는 씰의 설계, 시험, 설치 및 운전 조건을 규정하여 높은 신뢰성과 안전성을 확보하도록 돕습니다. 특히 고온, 고압, 위험 유체를 취급하는 설비에서는 API 682 기준을 적용하는 것이 일반적입니다.

결론

기계식 씰(Mechanical Seal)은 단순한 부품이 아니라 원심펌프의 신뢰성과 안전성을 좌우하는 핵심 장치입니다. 올바른 씰 선정과 정확한 설치, 적절한 운전 조건, 그리고 정기적인 유지보수를 통해 누설을 최소화하고 설비 수명을 크게 연장할 수 있습니다. 또한 API 682와 같은 국제 표준을 참고하여 운전 환경에 적합한 기계식 씰을 적용하면 에너지 절감과 유지보수 비용 절감은 물론, 환경 보호와 작업자 안전까지 확보할 수 있습니다.

FAQ

Q1. 기계식 씰(Mechanical Seal)의 역할은 무엇인가?

기계식 씰은 회전축과 펌프 케이싱 사이에서 유체가 외부로 누설되는 것을 방지하는 핵심 밀봉 장치입니다. 패킹보다 누설이 적고 유지보수성이 우수하여 대부분의 산업용 원심펌프에 적용됩니다.

Q2. Mechanical Seal이 가장 많이 고장 나는 원인은 무엇인가?

대표적인 원인은

Dry Running
축 정렬 불량
진동
캐비테이션
오염 입자
과열
잘못된 설치

입니다. 제조 결함보다 운전 조건과 설치 문제로 인한 고장이 훨씬 많습니다.

Q3. Mechanical Seal의 평균 수명은?

운전 조건에 따라 다르지만 적절한 설치와 운전이 이루어질 경우 API 682 적용 설비에서는 장기간 안정적인 운전을 목표로 설계됩니다.

Q4. 기계식 씰과 패킹(Packing)의 차이는 무엇인가?

기계식 씰은 누설량이 적고 에너지 손실이 작으며 유지보수 주기가 긴 반면, 패킹은 구조가 단순하고 초기 비용이 낮지만 누설과 마찰 손실이 상대적으로 큽니다.

Q5. 기계식 씰 수명을 늘리는 방법은?

Dry Running 방지
정확한 축 정렬
Flush System 관리
진동 관리
적절한 Seal Face 재질 선택
정기적인 예방 정비

를 수행하면 수명을 크게 연장할 수 있습니다.
