Pump Coupling이란?
Pump Coupling은 모터에서 발생한 회전력을 펌프 축(Shaft)으로 전달하는 핵심 동력 전달 부품입니다. 단순히 두 축을 연결하는 역할만 하는 것이 아니라, 미세한 축 정렬 오차를 보완하고 진동과 충격을 흡수하여 베어링, Mechanical Seal, Shaft 등 주요 부품을 보호합니다. 따라서 적절한 Coupling을 선택하면 펌프 효율 향상은 물론 설비 수명 연장과 유지보수 비용 절감에도 큰 도움이 됩니다.
Pump Coupling의 역할
Pump Coupling은 다음과 같은 중요한 기능을 수행합니다.
- 모터의 회전력을 펌프로 안정적으로 전달
- 축 정렬 오차 일부 보상
- 진동과 충격 흡수
- 베어링 및 Mechanical Seal 보호
- Shaft 비틀림 하중 감소
- 유지보수 시 모터와 펌프 분리 용이

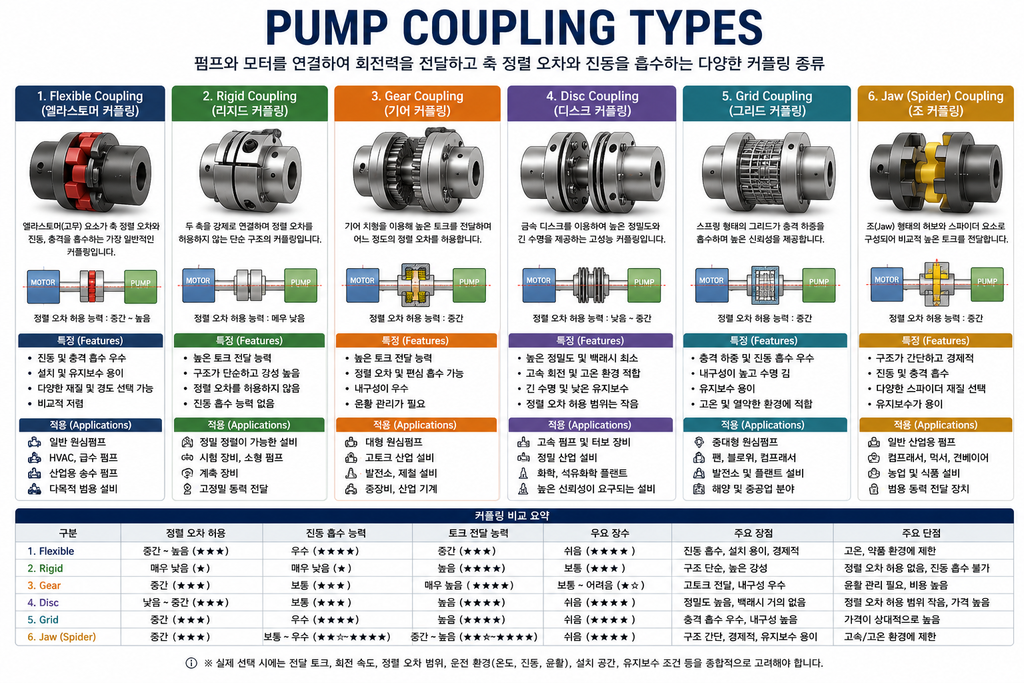

Pump Coupling의 종류
Flexible Coupling
가장 많이 사용되는 형태입니다. 엘라스토머나 디스크 등을 이용하여 축 정렬 오차를 일부 흡수하고 진동을 감소시킵니다.
장점
- 진동 감소
- 설치 오차 허용
- 유지보수 용이
적용 분야
- 원심펌프
- HVAC
- 산업용 송수 펌프
Rigid Coupling
두 축을 강체로 연결하는 방식입니다.
장점
- 높은 토크 전달
- 구조 단순
단점
- 정렬 오차를 허용하지 않음
Gear Coupling
기어 치형을 이용하여 높은 토크를 전달합니다.
장점
- 대용량 설비 적합
- 높은 토크 전달
단점
- 윤활 관리 필요
Disc Coupling
얇은 금속 디스크를 사용하여 높은 정밀도와 긴 수명을 제공합니다.
장점
- 백래시가 거의 없음
- 고속 회전에 적합
Grid Coupling
스프링 형태의 그리드를 사용하여 충격 하중을 효과적으로 흡수합니다.
Flexible Coupling과 Rigid Coupling 비교
| 항목 | Flexible Coupling | Rigid Coupling |
|---|---|---|
| 정렬 오차 허용 | 높음 | 거의 없음 |
| 진동 흡수 | 우수 | 낮음 |
| 유지보수 | 쉬움 | 보통 |
| 산업용 펌프 적용 | 매우 많음 | 제한적 |

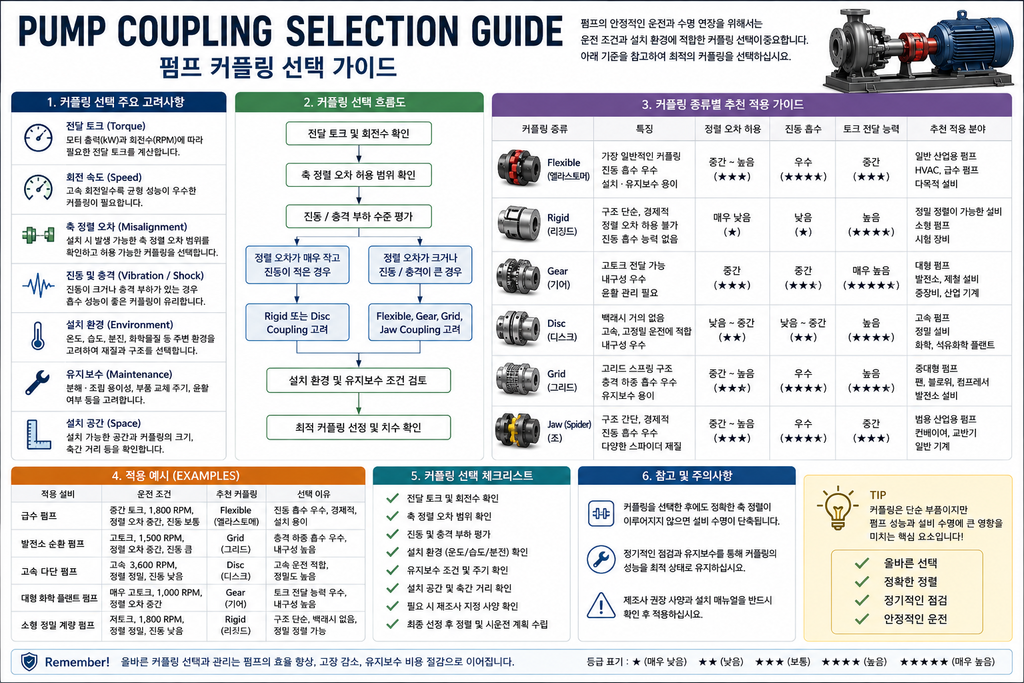

Coupling 선택 기준
적절한 Coupling을 선택하기 위해서는 다음 요소를 고려해야 합니다.
- 전달 토크
- 회전 속도(RPM)
- 축 정렬 허용 범위
- 운전 환경(온도, 습도, 분진)
- 진동 수준
- 유지보수 편의성
- 설치 공간
- 제조사 권장 사양

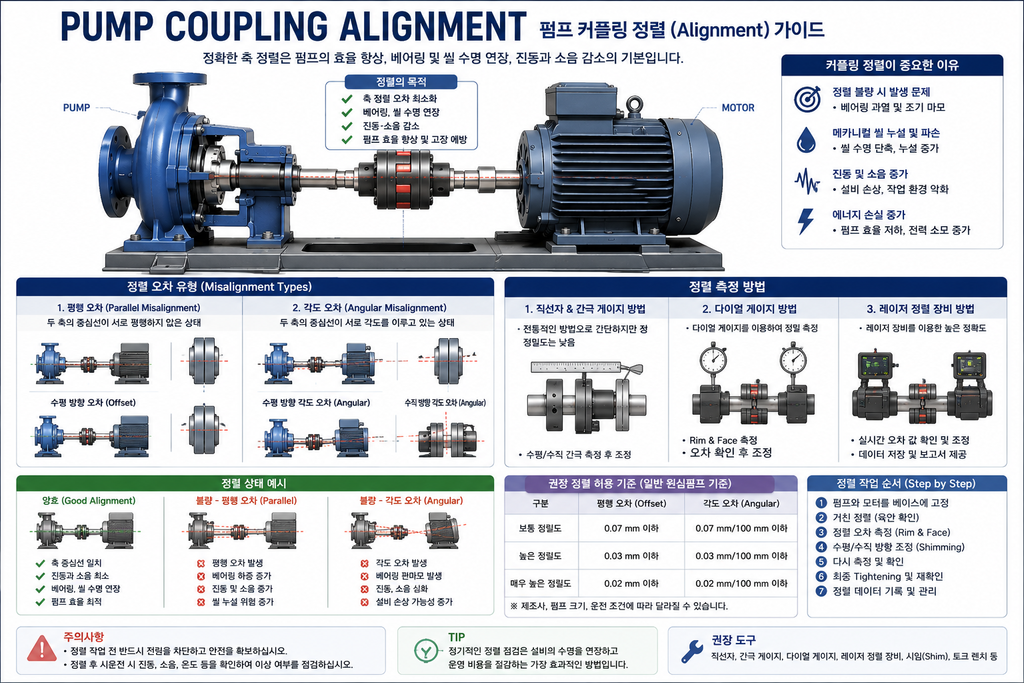

Coupling Alignment의 중요성
Coupling이 아무리 우수해도 축 정렬이 맞지 않으면 성능을 충분히 발휘할 수 없습니다. 정렬 불량은 베어링 과열, Mechanical Seal 누설, 진동 증가, Wear Ring 마모를 유발하며 전체 시스템 효율을 떨어뜨립니다. 최근에는 레이저 정렬 장비를 이용한 정밀 Alignment가 널리 활용되고 있습니다.

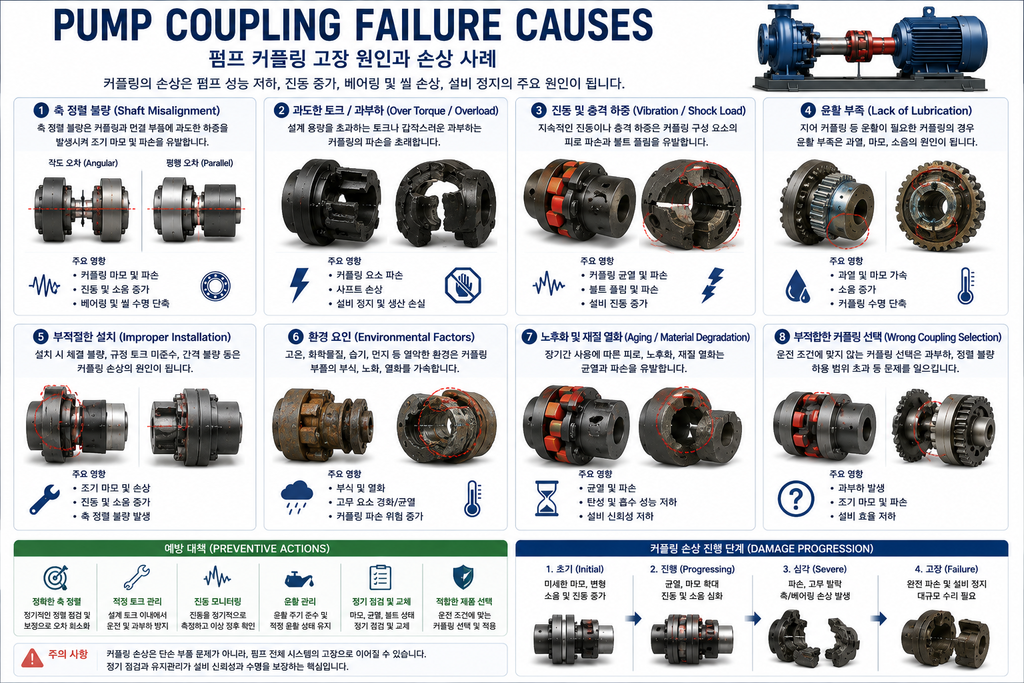

Coupling 고장 원인
대표적인 원인은 다음과 같습니다.
- Shaft Misalignment
- 과도한 토크
- 반복 충격 하중
- 윤활 부족(기어 커플링)
- 엘라스토머 노화
- 디스크 균열
- 설치 불량

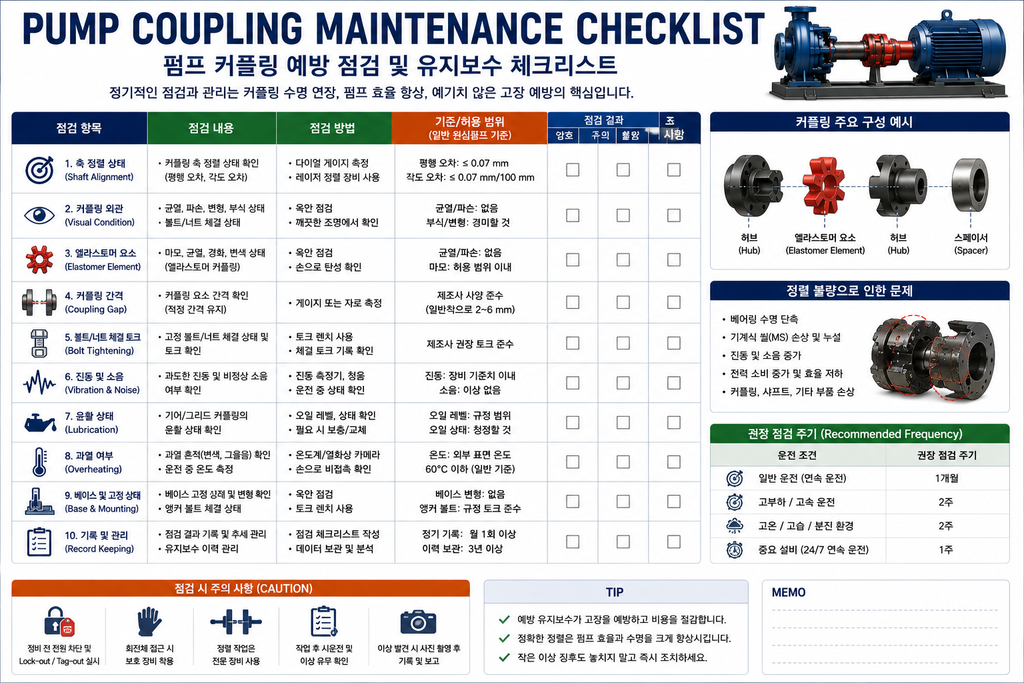

예방 유지보수
Coupling의 상태를 정기적으로 점검하면 예기치 않은 고장을 예방할 수 있습니다.
- 축 정렬 상태 확인
- 진동 및 소음 측정
- 커플링 볼트 체결 상태 확인
- 엘라스토머 및 디스크 손상 점검
- 기어 커플링 윤활 관리
- 제조사 권장 교체 주기 준수
결론
Pump Coupling은 모터와 펌프를 연결하는 단순한 부품이 아니라, 회전력을 안정적으로 전달하고 축 정렬 오차를 완화하며 진동을 줄이는 중요한 요소입니다. 운전 조건에 맞는 Coupling을 선택하고 정기적인 Alignment와 점검을 수행하면 펌프 효율을 유지하고 베어링, Mechanical Seal, Shaft의 수명을 크게 연장할 수 있습니다. 올바른 Coupling 선택과 예방 유지보수는 설비의 신뢰성을 높이고 장기적인 운영 비용을 절감하는 가장 효과적인 방법 중 하나입니다.
FAQ
Q1. Pump Coupling이란 무엇인가요?
Pump Coupling은 모터의 회전력을 펌프 축(Shaft)으로 전달하는 동력 전달 장치입니다. 또한 축 정렬 오차를 일부 흡수하고 진동을 줄여 장비를 보호하는 역할도 수행합니다.
Q2. Flexible Coupling과 Rigid Coupling의 차이는 무엇인가요?
Flexible Coupling은 미세한 축 정렬 오차와 진동을 흡수할 수 있어 산업용 펌프에 가장 널리 사용됩니다. Rigid Coupling은 정렬 오차를 허용하지 않으며 정밀한 정렬이 필요한 설비에 사용됩니다.
Q3. Coupling Alignment가 중요한 이유는 무엇인가요?
축 정렬이 불량하면 베어링과 Mechanical Seal의 수명이 단축되고 진동, 소음, 전력 소비 증가로 이어질 수 있습니다.
Q4. Coupling은 언제 교체해야 하나요?
엘라스토머의 균열, 디스크 손상, 기어 마모, 과도한 진동이나 소음이 발생하면 점검 후 교체를 검토해야 합니다.
Q5. Coupling 선택 시 가장 중요한 기준은 무엇인가요?
전달 토크, 회전 속도, 축 정렬 허용 범위, 설치 환경, 유지보수 편의성 등을 종합적으로 고려해야 합니다.
